АСУТП цеха хим водоочистки ТЭС ОАО "Омский каучук", г. Омск
2005 год
Назначение:
Система предназначена для автоматизированного управления установкой химводоочистки ТЭС ОАО "Омский каучук". Система обеспечивает полный контроль и оперативное управление всеми функциональными частями ХВО с автоматизированных рабочих мест оператора. Дополнительные функции, реализованные в системе, позволяют анализировать состояние установки ХВО и действий операторов.
Цели создания системы:
- повышение качества ведения технологического режима ХВО и его безопасности;
- повышение точности измерения и регулирования технологических параметров;
- повышение оперативности действий персонала;
- повышение надежности системы управления объектом;
- снижение затрат времени на техническое обслуживание (в том числе работы по метрологическому обеспечению) и текущий ремонт при отказах средств автоматики.

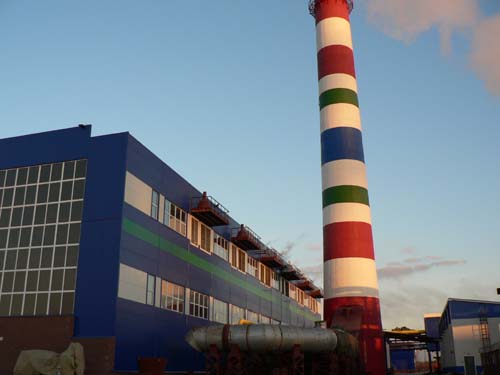

ТЭС ОАО "Омский каучук"
Объекты управления:
- фильтры обессоливающей установки - 5 комплектов;
- фильтры смешанного действия обессоливающей установки - 2 комплекта;
- фильтры обезжелезивания установки конденсатоочистки - 3 комплекта;
- фильтры смешанного действия установки конденсатоочистки - 3 комплекта;
- установка амминирования;
- установка фосфатирования.
Функции системы:
- дистанционное наблюдение и управление работой ХВО;
- ведение технологического режима ХВО (сбор информации, технологические защиты и блокировки) в соответствии с технологическим регламентом;
- архивирование информации с целью последующего использования для анализа и формирования отчетной документации.
АРМ оператора ХВО
Система предусматривает работу при участии оператора ХВО. В помощь оператору автоматизированы следующие задачи функционально-группового управления:
- регенерация фильтров обезжелезивания;
- регенерация фильтров обессоливающей установки;
- регенерация фильтров смешанного действия установки кондеснатоочистки;
- регенерация фильтров смешанного действия обессоливающей становки;
- нейтрализация сточных вод.

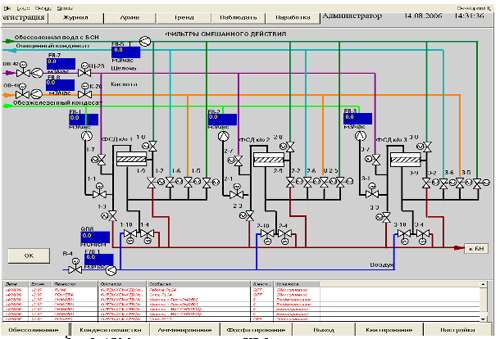

Одна из мнемосхем оператора
Структура:
Система условно делится на нижний (управляющий) и верхний (информационно-вычислительный) уровни.
Нижний уровень включает в себя 6 шкафов автоматического управления ША.
Верхний уровень - сервер баз данных и 2 автоматизированных рабочих места (АРМ) на базе РС-совместимых компьютеров, предназначенных для визуализации передаваемой информации, ее обработки, хранения, а также для оперативного управления технологическим объектом, анализа и формирования отчетной документации.
АРМы выполнены на базе SCADA InTouch 8.0.Шкафы автоматики выполнены на контроллерах Direct.

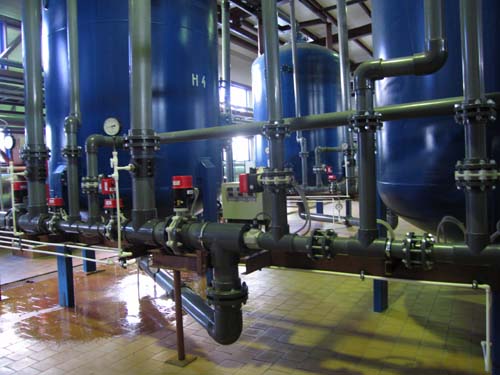

Цех ХВО
Основные параметры системы:
- количество дискретных входных сигналов - 408;
- количество аналоговых входных сигналов - 83;
- количество дискретных выходных сигналов - 394;
- в приемном и дренажном отделении имеются контуры регулирования
Виды работ:
проектирование
поставка
монтаж
наладка
Тип объекта автоматизации:
