Автоматизированная система измерения воднохимического режима тепломагистралей «Город» и «Север» г. Петропавловска
2011 год
Назначение
АИС предназначена для автоматизации периодического измерения воднохимического режима тепломагистралей центрального теплового распределительного пункта (ЦТРП) г. Петропавловска и передачи измеренных значений по двум каналам связи на серверы сбора данных Петропавловских тепловых сетей (ПТС).
Цели внедрения АИС
- постоянный контроль воднохимического режима тепломагистралей «Город» и «Север» ЦТРП г. Петропавловска;
- передача и архивирование информации АИС на двух серверах сбора данных ПТС;
- анализ аварийных ситуаций на тепломагистралях с помощью данных АИС.
Функции
- Сбор, обработка, регистрация и архивирование информации о содержании железа, растворенного кислорода, рН и общей жесткости сетевой во ды тепломагистралей «Город» и «Север» ЦТРП г. Петропавловска.
- Передача по двум каналам связи (проводной канал RS-485 и резервный канал GPRS) контролируемых параметров и событий и автоматическое архивирование их в базе данных.
- Предоставление информации из базы данных в виде таблиц.
- Диагностика состояния технических средств системы с локализацией, регистрацией и сигнализацией об отказе оборудования системы.

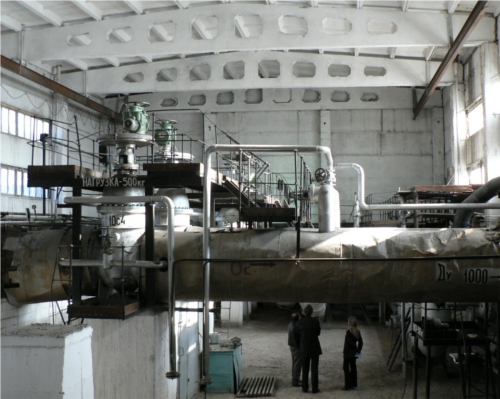

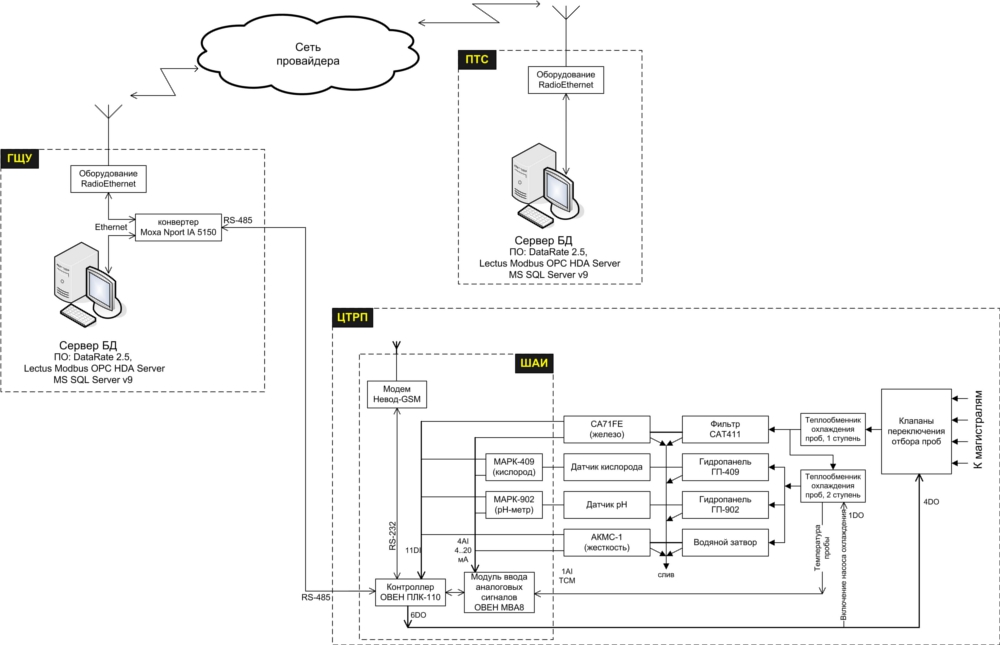

Структура системы
Система включает в себя:
- сервер баз данных, на базе персонального компьютера с необходимым ПО, расположенный в помещении группового щита управления (ГЩУ) ТЭЦ г. Петропавловска;
- сервер баз данных, на базе персонального компьютера с необходимым ПО, расположенный в административном здании ПТС;

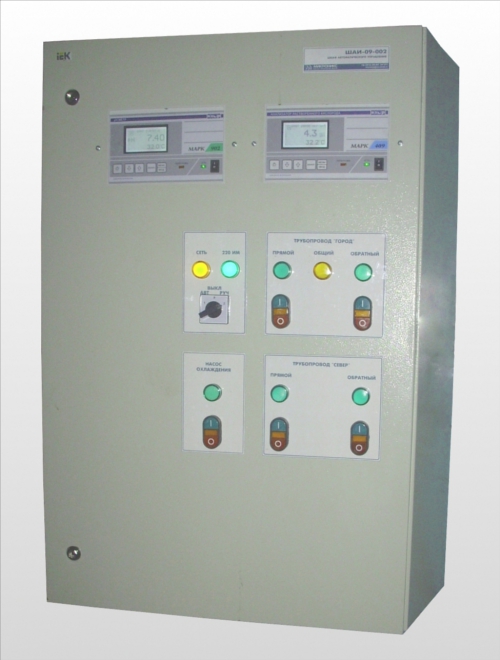

- шкаф автоматики информационный (ШАИ) с вмонтированными приборами МАРК-409 (кислородомер) и МАРК-902 (рН-метр) производства фирмы «Взор» г. Нижний Новгород;
- железомер СА71FE-С производства фирмы «Endress + Hauser», Германия;
- измеритель общей жесткости воды АКМС-1 производства фирмы ООО “ЛЮМЭКС-АвтоХимКонтроль”, г. Санкт-Петербург;
- датчик температуры;
- модем Невод-GSM, установленного в ШАИ;
- конвертер RS-485 в Ethernet Moxa Nport 5150.
В качестве управляющего контроллера применен контроллер ОВЕН ПЛК-110 фирмы «ОВЕН» с модулем ввода аналоговых сигналов ОВЕН МВА8. Обмен данными между контроллером и модулем производится по интерфейсу RS-485.Предусмотрена возможность управления клапанами отбора проб и насосом охлаждения теплообменного узла как в автоматическом, так и в ручном режиме. Выбор режима осуществляется с помощью переключателя, расположенного на передней панели ШАИ.В связи с тем, что измерения производятся 4 раза в сутки (через 6 часов), введена синхронизация начала измерений у СА71FE-C и АКМС-1 с периодом измерений.
Основные параметры АИС
- Количество дискретных входных сигналов 11 шт.
- Количество аналоговых входных сигналов 5 шт.
- Количество дискретных выходных сигналов 6 шт.
В рамках договора на внедрение АИС были выполнены следующие работы:
- разработка проекта «Автоматизированная система измерения воднохимического режима тепломагистралей «Город» и «Север» г. Петропавловска»;
- разработка проекта «Теплообменный узел автоматизированной системы измерения воднохимического режима тепломагистралей «Город» и «Север» г. Петропавловска»;
- изготовление и поставка шкафа контроллерного оборудования АИС;
- разработка программного проекта нижнего и верхнего уровня АИС;
- монтаж оборудования ПТК и КИПиА;
- шеф-монтаж оборудования теплообменного узла АИС ВХР;
- пусконаладочные работы АИС.
Виды работ:
проектирование
поставка
монтаж
наладка
