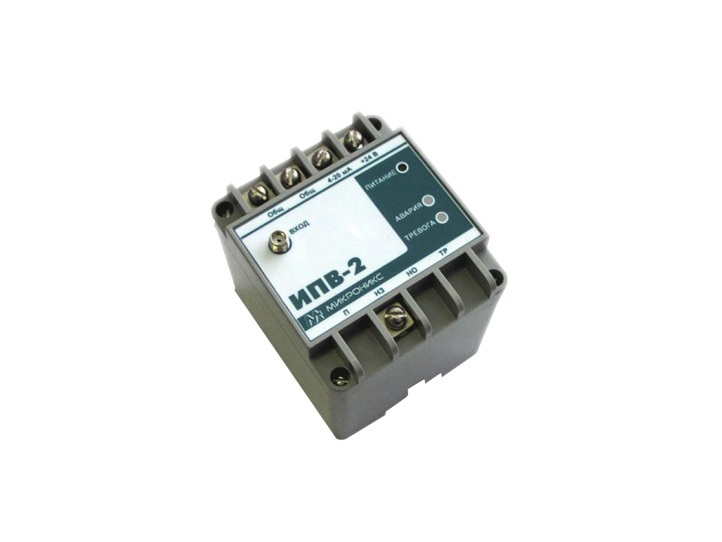

ИПВ-2 Интегрирующий преобразователь сигнала вибродатчика
Назначение:
Защита оборудования от вибрации
Один канал измерения
Тип подключаемого вибродатчика — ICP
Выходные интерфейсы RS-232 или 4-20 мА
Кол-во:
Цена с НДС:
по запросу ₽
Описание
Технические параметры
Скачать
Устройство предназначено для преобразования сигналов вибродатчиков различных типов в выходной стандартный токовый сигнал 4-20 мА.
Функции:
- Интегрирование входного сигнала от вибродатчика и преобразование его в постоянный ток 4-20 мА (в соответствии с ГОСТ 26.011), пропорциональный виброскорости.
- Выдача по цифровому интерфейсу RS-232 сигнала о ве-личине виброскорости. Протокол обмена MODBUS (в разработке).
- Отключение оборудования в случае превышения уровня вибрации (в разработке).
Особенности:
- Возможность записи двух уставок по уровню виброскорости по интерфейсу RS-232.
- Обеспечение питания активных датчиков вибрации.
- Индикация наличия питания.
- Индикация выхода уровня вибрации за пределы уставок.
Конструкция:
- Пылебрызгозащищённость не ниже IP54.
- Крепление преобразователя на 35 мм DIN-рейку или на плоскость.
Наименование параметра
Значение параметра
Типы датчиков1. Пьезоэлектрические акселерометры (пассивные). 2. ICP датчики. 3. Датчик вибрации Микроникс ВД03А
Тип выходных сигналов преобразователя4 … 20 мА (ГОСТ 26.011) пропорциональный СКЗ виброскорости
Питание преобразователяПо отдельной шине
Напряжение питания преобразователя20…30 В
Сопротивление нагрузки преобразователя0…600 Ом
Диапазон рабочих температур преобразователяминус 40 … 75 °С
Диапазон рабочих частот преобразования СКЗ виброскорости в постоянный ток10…1000 Гц
Диапазон рабочих амплитуд преобразования СКЗ виброскорости в постоянный ток5…50 мм/с при амплитудном значении виброускорения не более 150 м/с2
Пределы допускаемого значения основной относительной погрешности преобразования в рабочем диапазоне частот и амплитуд± 5%
Частота обновления выходной информации10 Гц
Период усреднения выходного параметра1,6 с
Время установления рабочего режима, не более10 с
