ВПУ-6 Выносной пульт управления
Подключение электродвигателя погружного насоса к
силовой сети, управления работой электродвигателя и
защиты электродвигателя от повреждений
Выносной пульт управления ВПУ-6 (далее - "изделие" либо "устройство") предназначен для совместной работы с Устройством защиты двигателя УЗД-6 в качестве удалённого повторителя сигналов индикации УЗД-6 и для дистанционного управления двигателем.
Дополнительные функции:
- Выход для подключения аварийной сигнализации;
- Возможность подключения внешнего (удалённого) тумблера либо датчика включения двигателя. Устройство имеет непосредственное питание от сети 220 В 50 Гц.
Принцип действия:
Непосредственно после подачи на изделие напряжения питания включается индикатор "Сеть" и устройство начинает отображать состояние разъёма "Интерфейс", дублируя индикацию УЗД-6. Тумблер включения двигателя вырабатывает сигнал "Команда Вкл." разъёма "Интерфейс", который предназначен для разрешения устройству защиты УЗД-6 включать двигатель в автоматическом режиме.
Отличительные особенности:

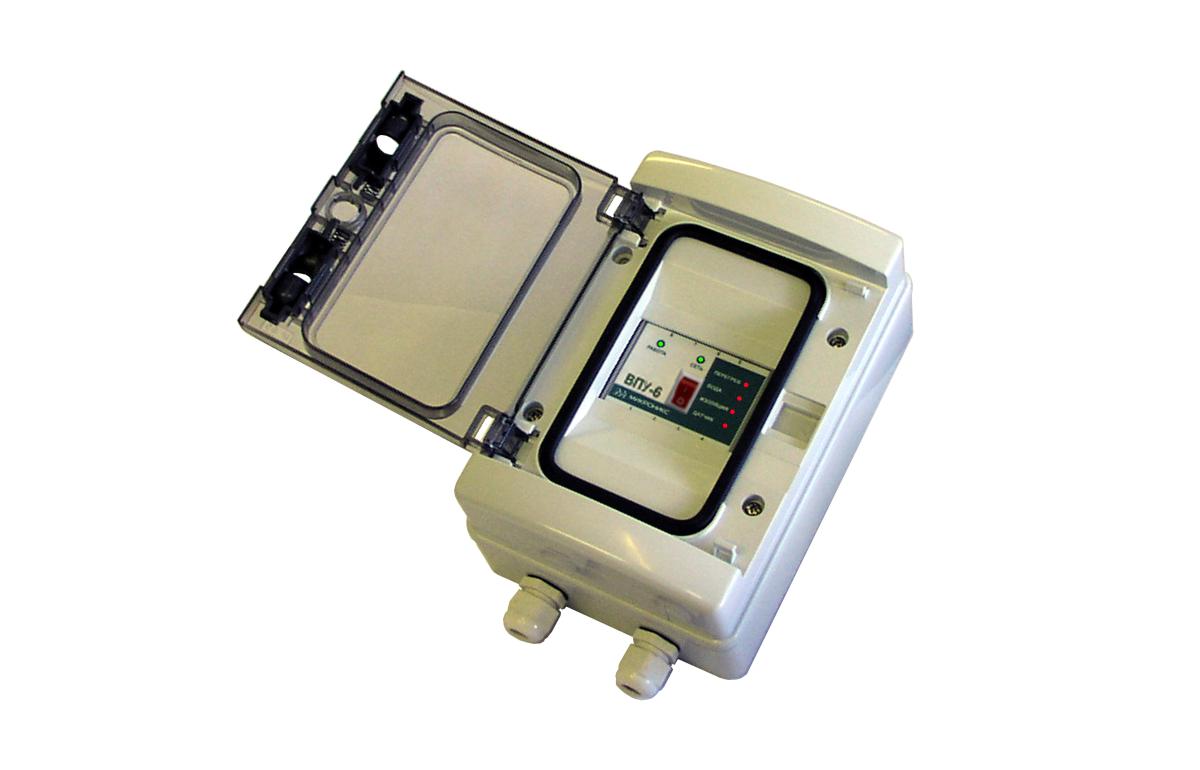

Изделие размещено в диэлектрическом корпусе из пластмассы типа АВС. На верхней по-верхности корпуса размещены 6 светодиодных индикаторов, 5 клеммных зажимов "под от-вёртку" для подключения изделия и тумблер включения двигателя для дистанционного управления двигателем. На боковой поверхности изделия размещён разъём "Интерфейс" для подключения кабеля связи с УЗД-6. На нижней поверхности изделия размещена универсаль-ная защёлка, позволяющая крепить изделие как на стандартную DIN-рейку, так и на ровную поверхность.
