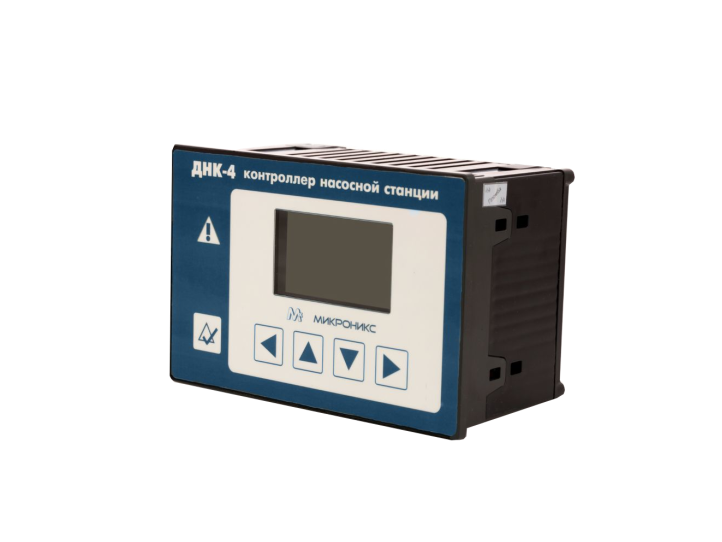

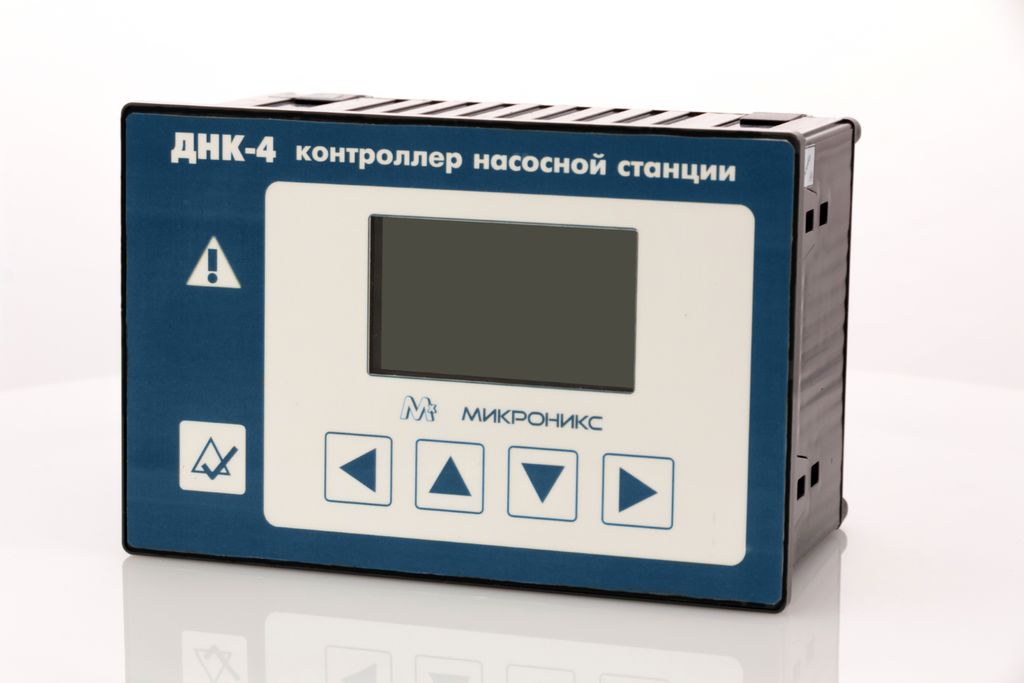

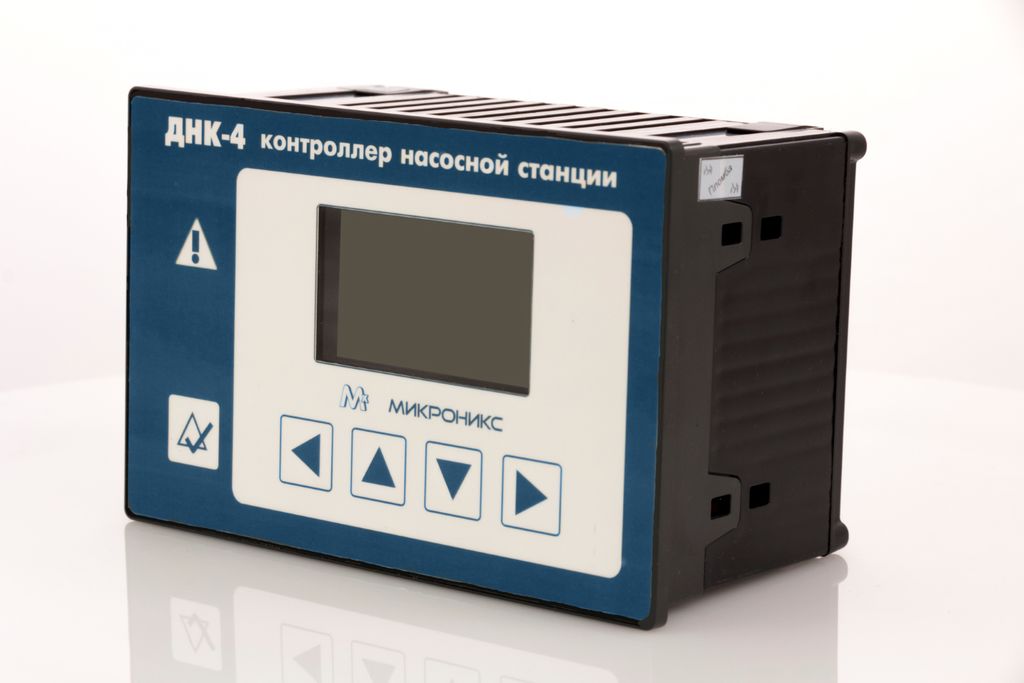

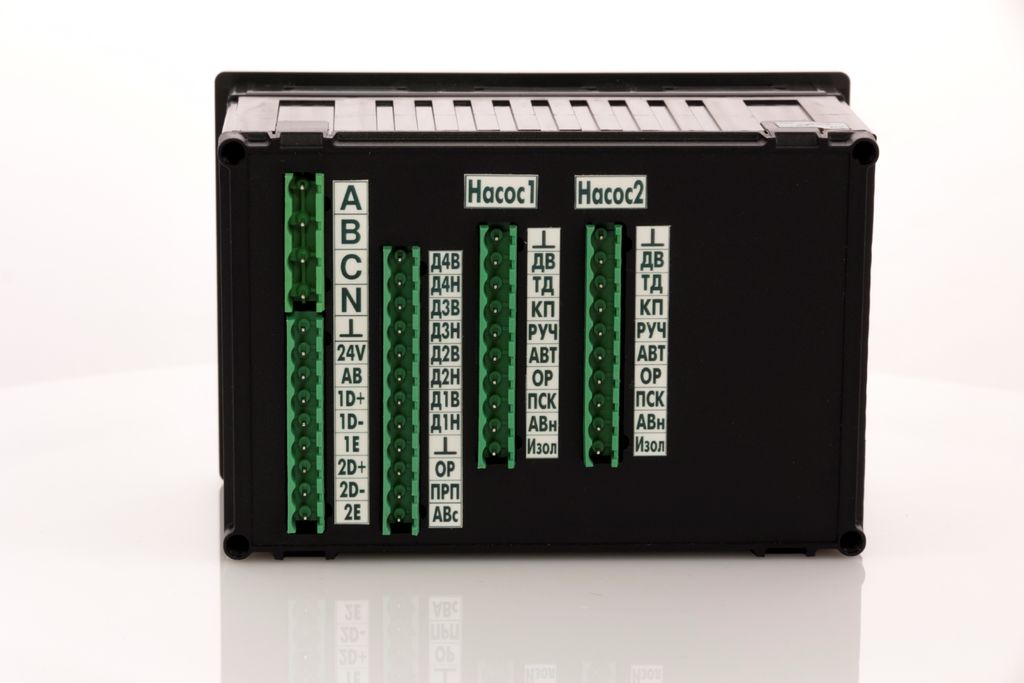

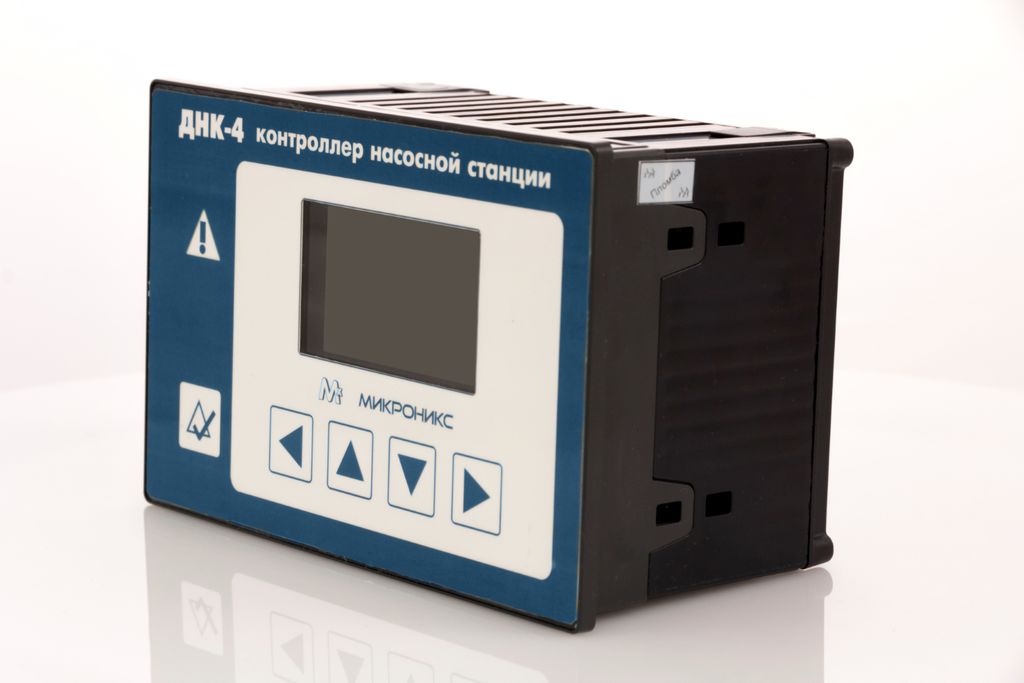

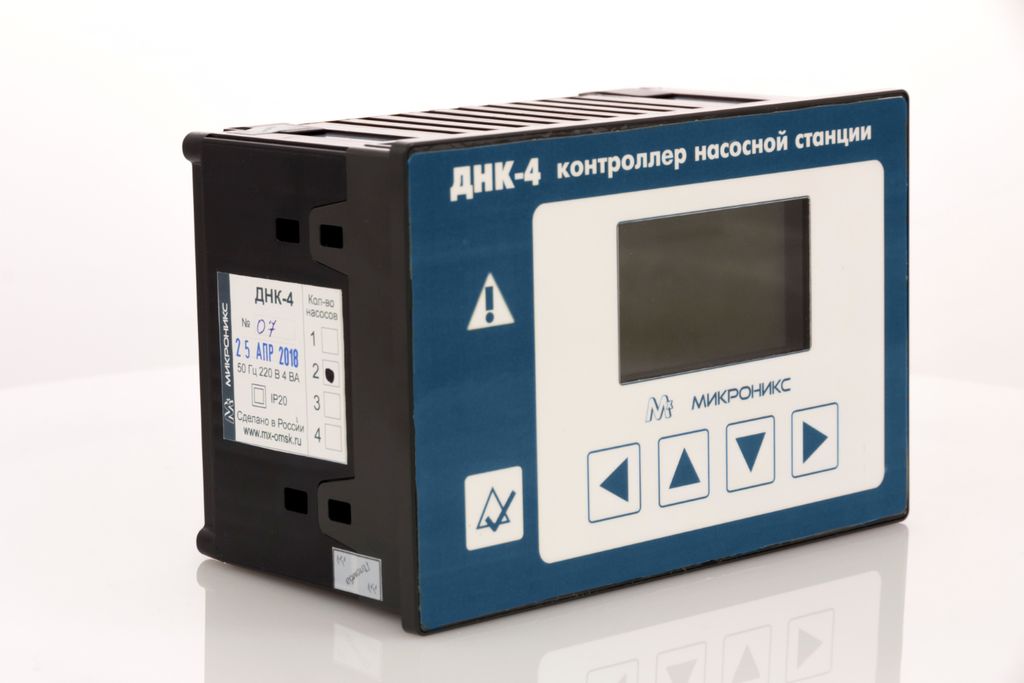

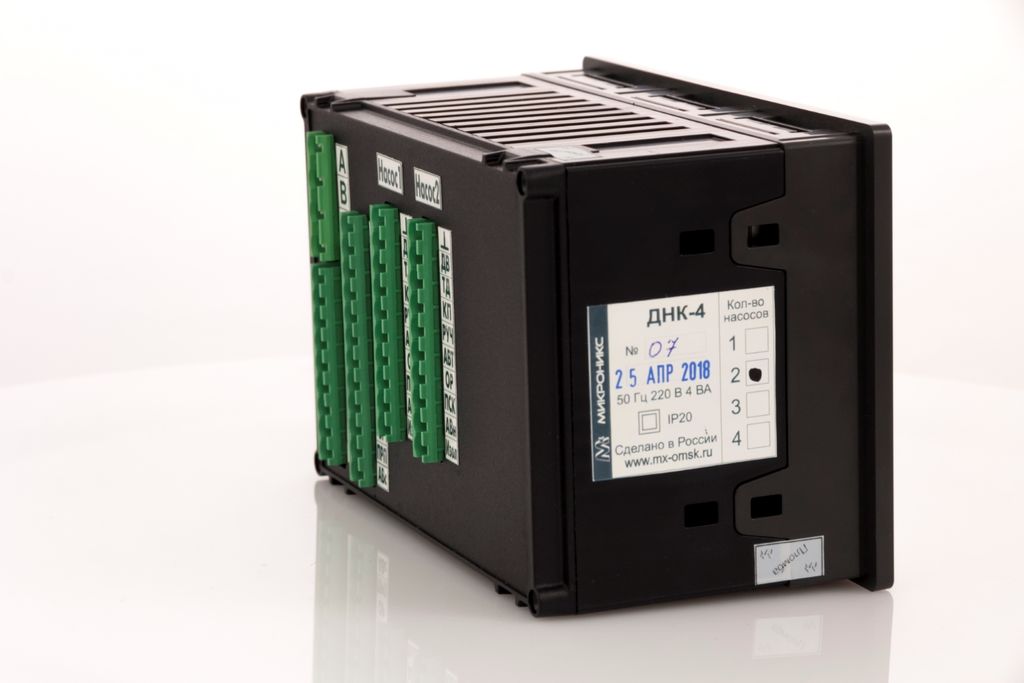

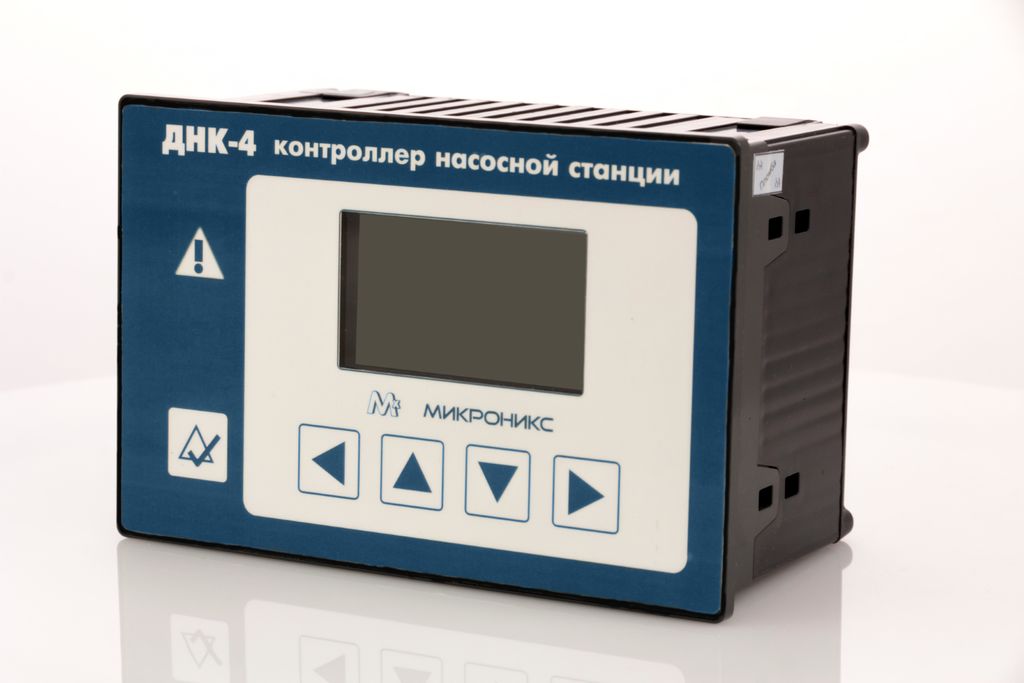

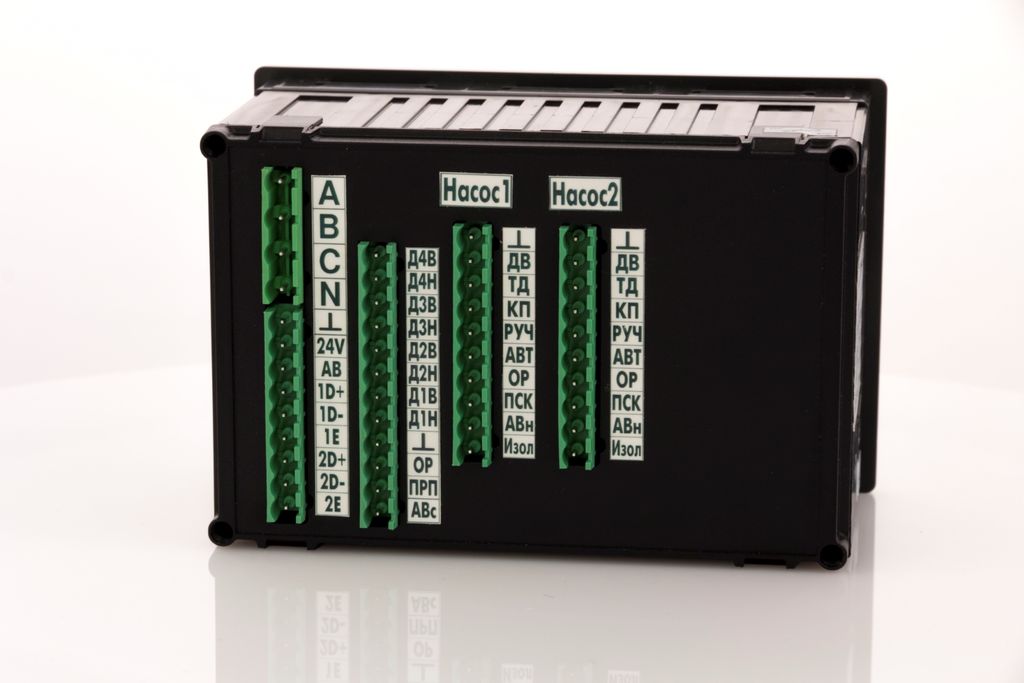

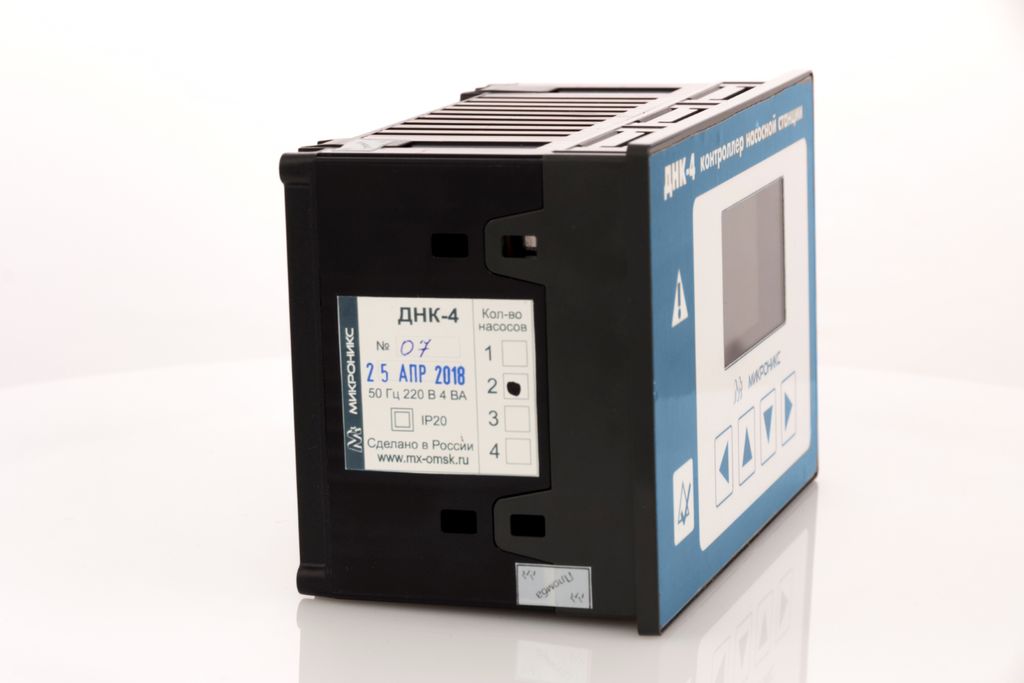

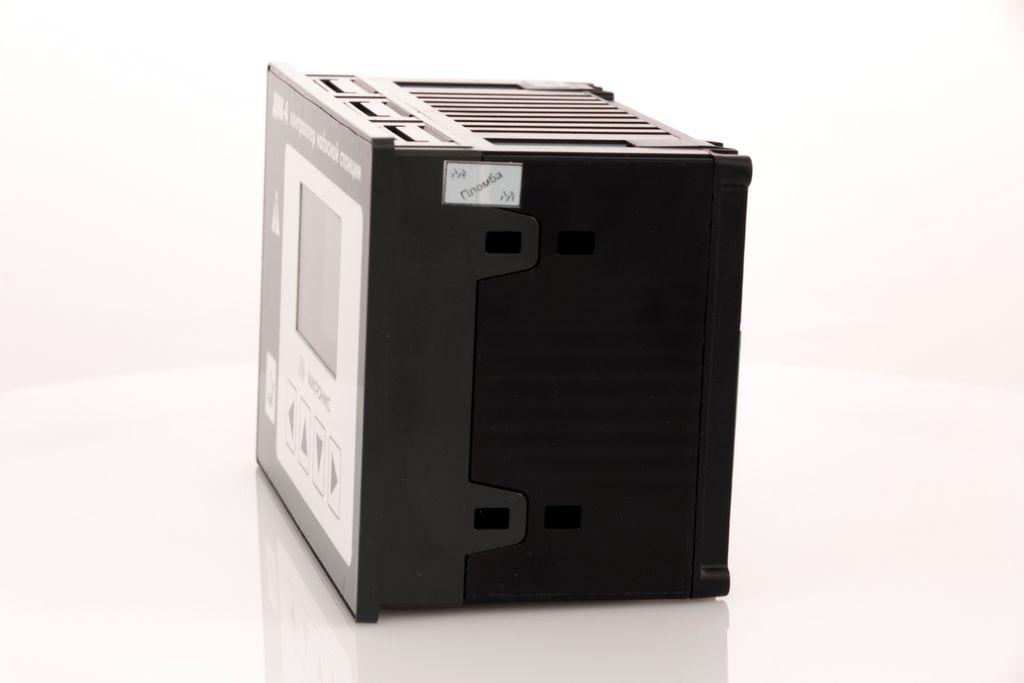

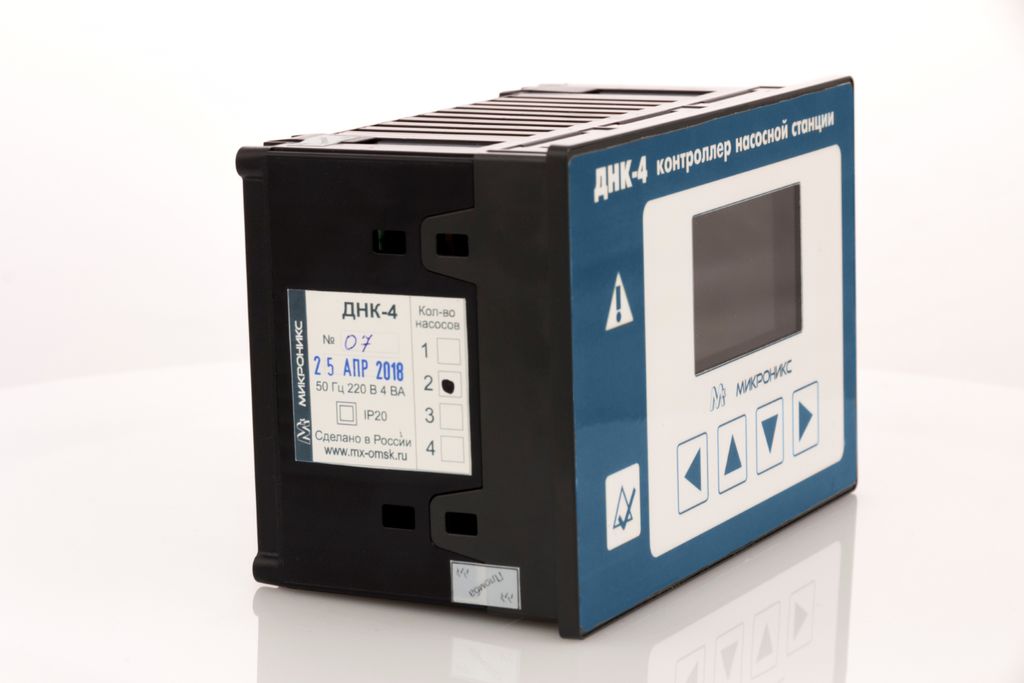

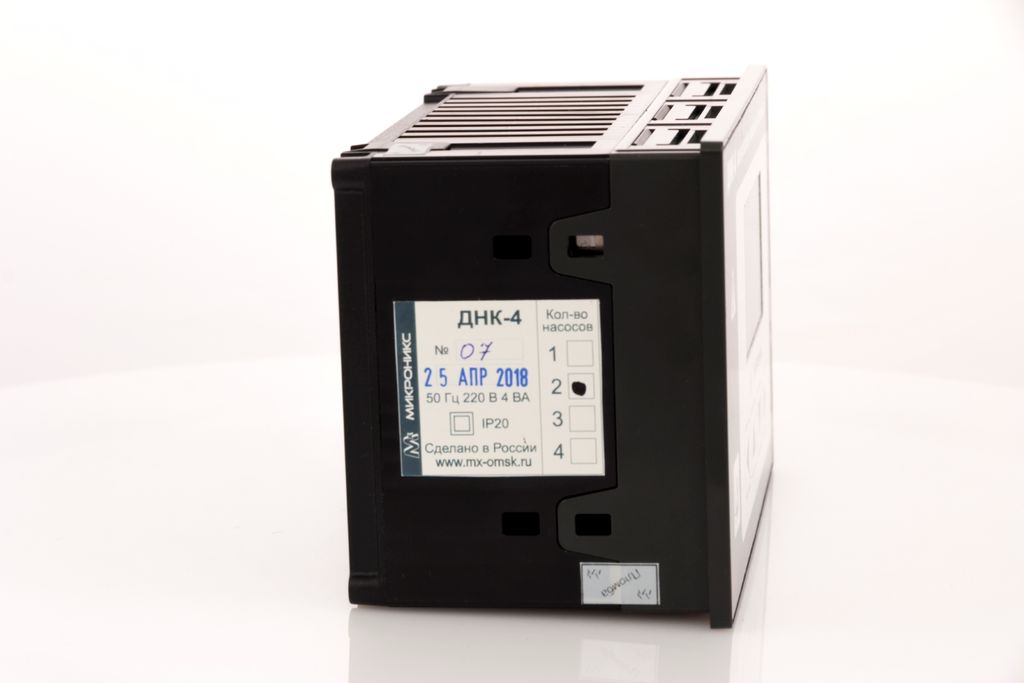

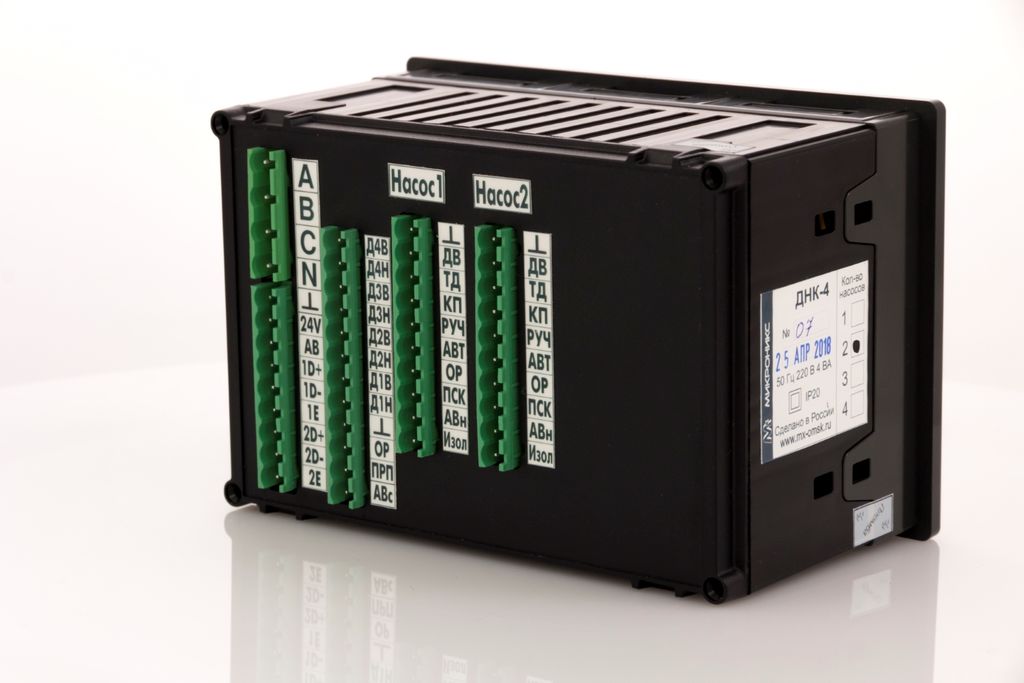

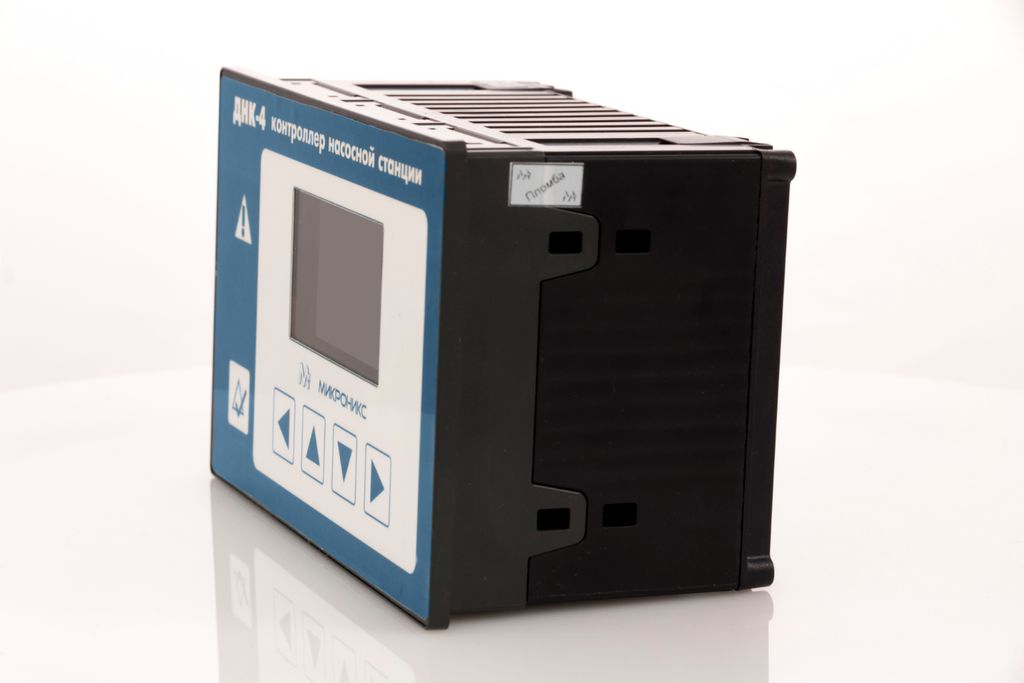

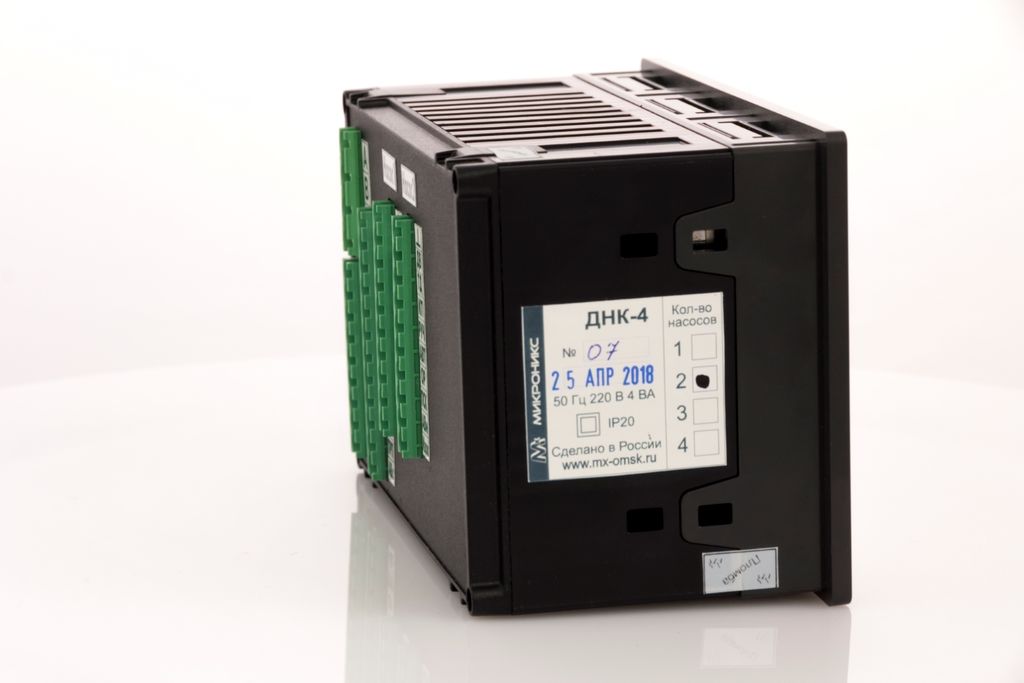

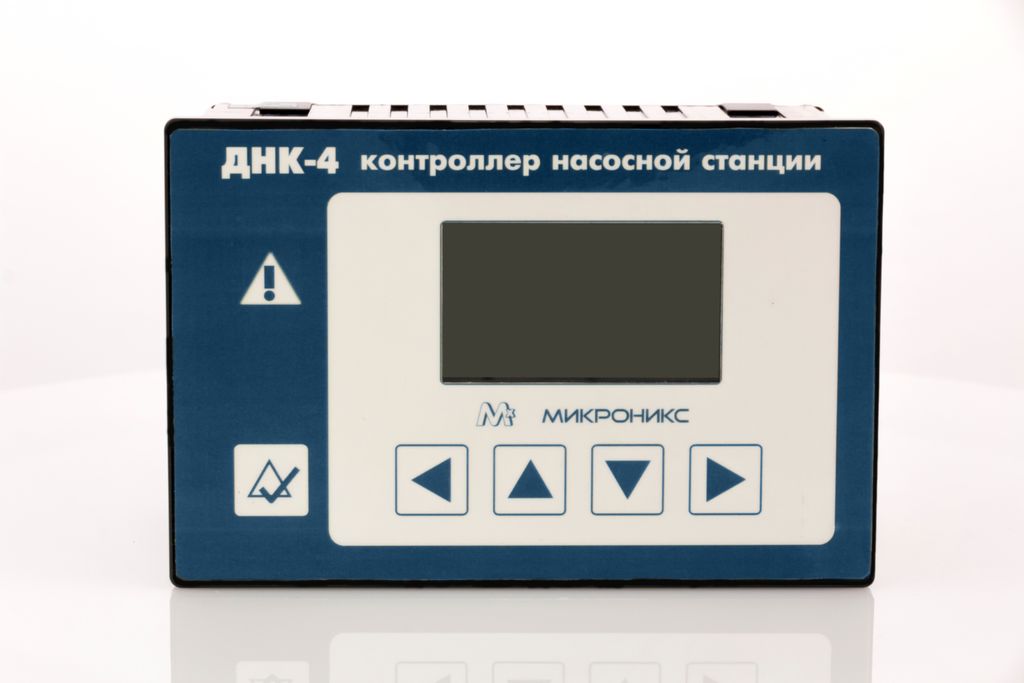

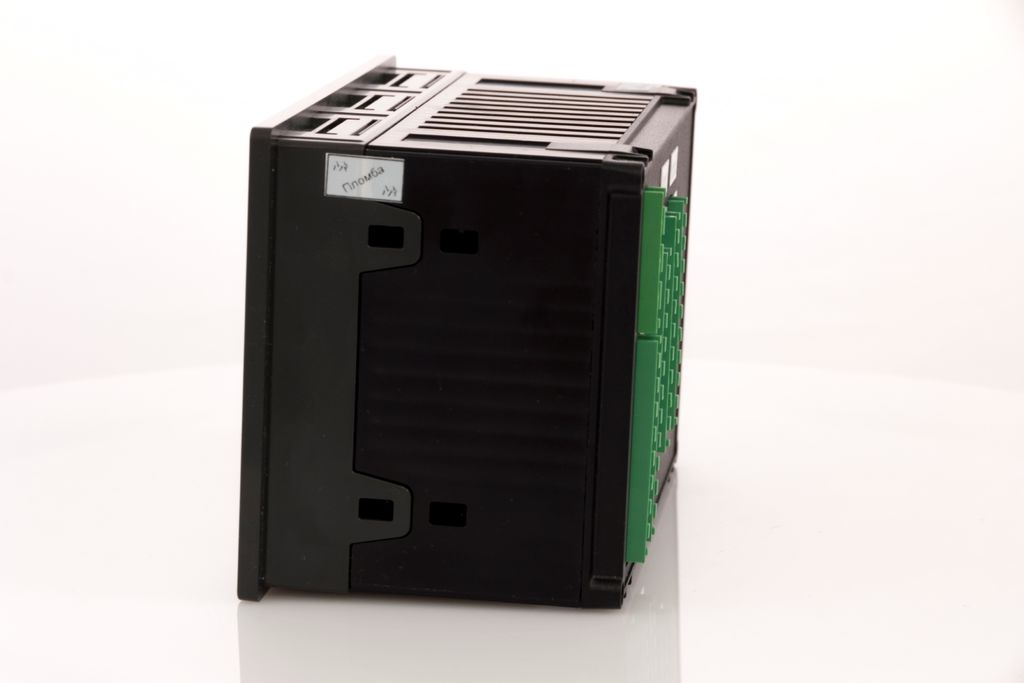

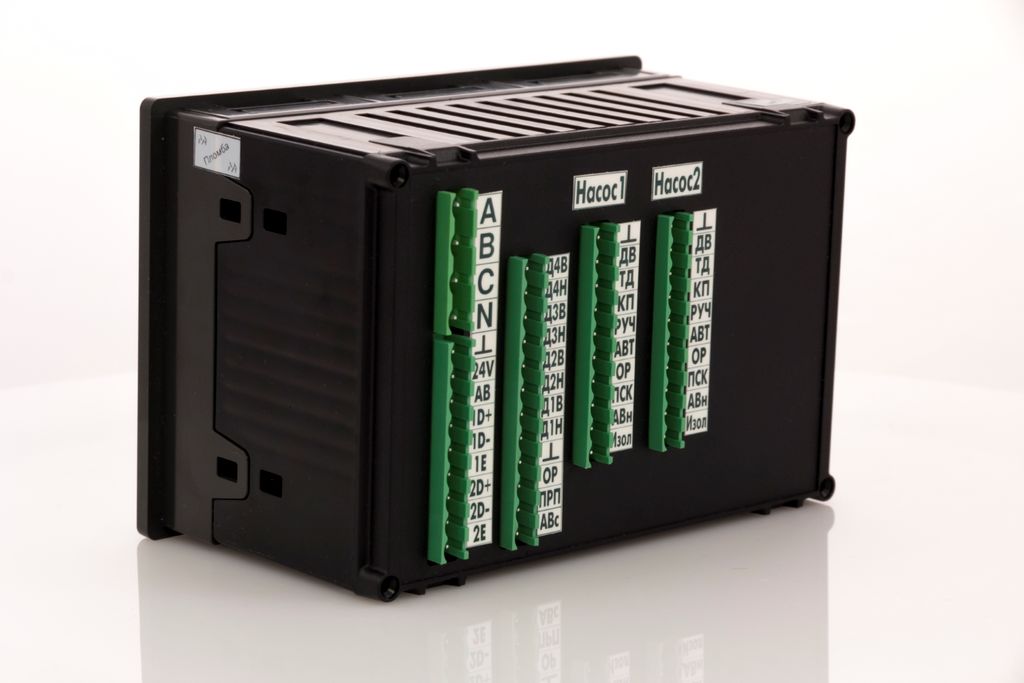

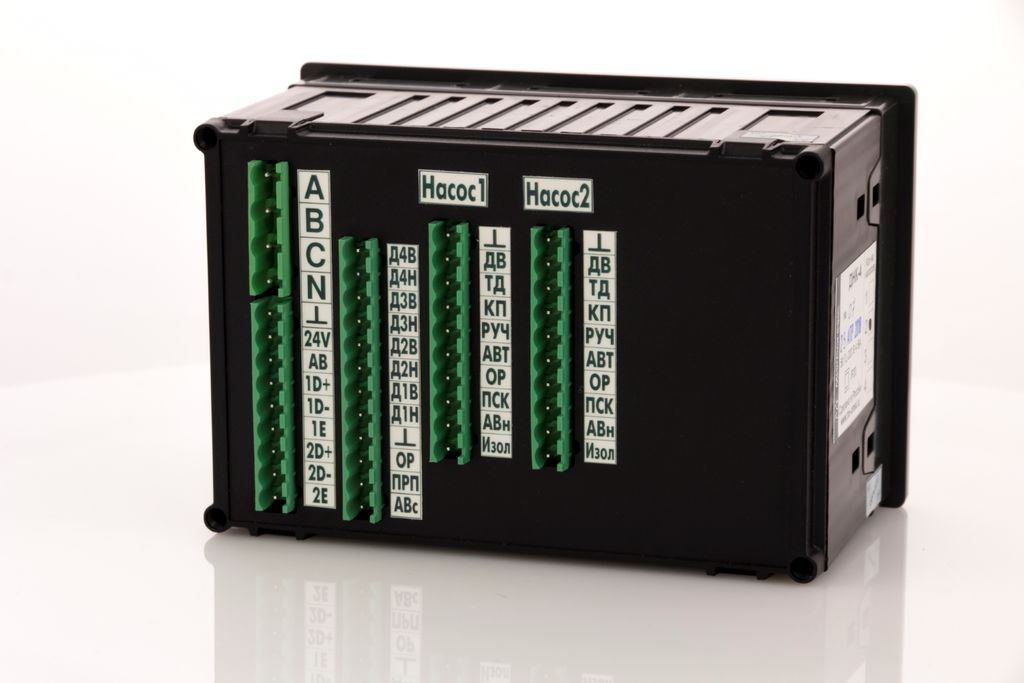

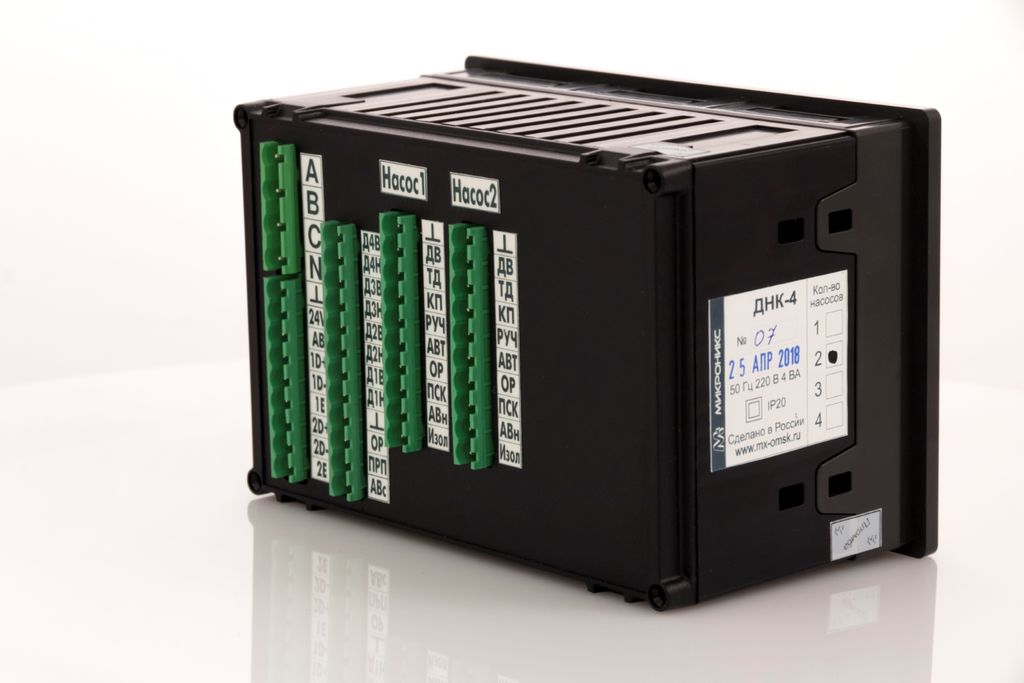

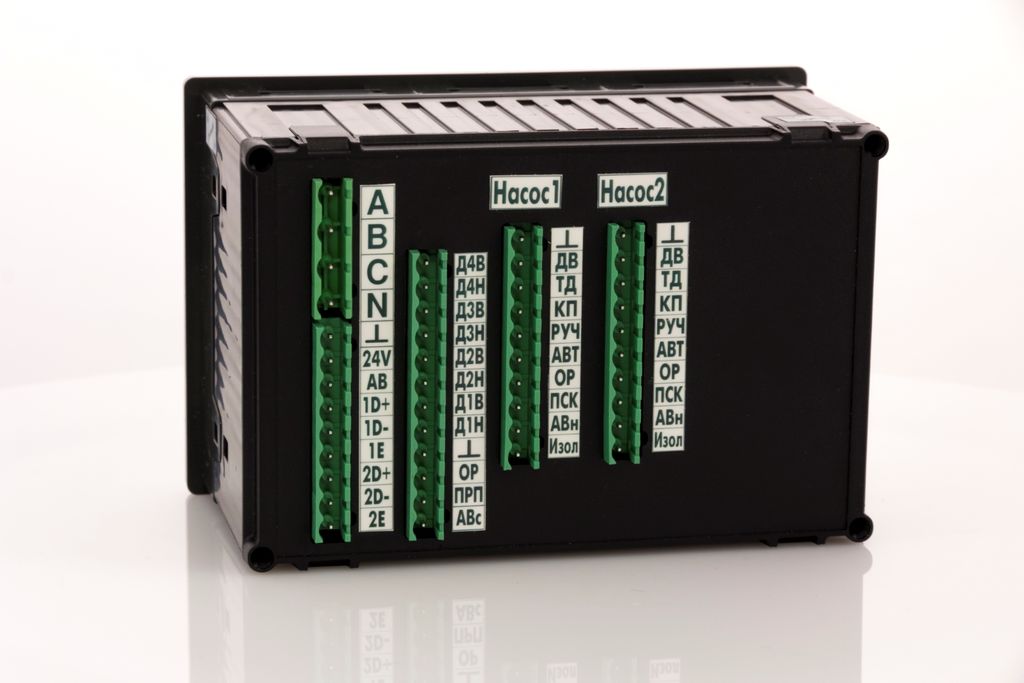

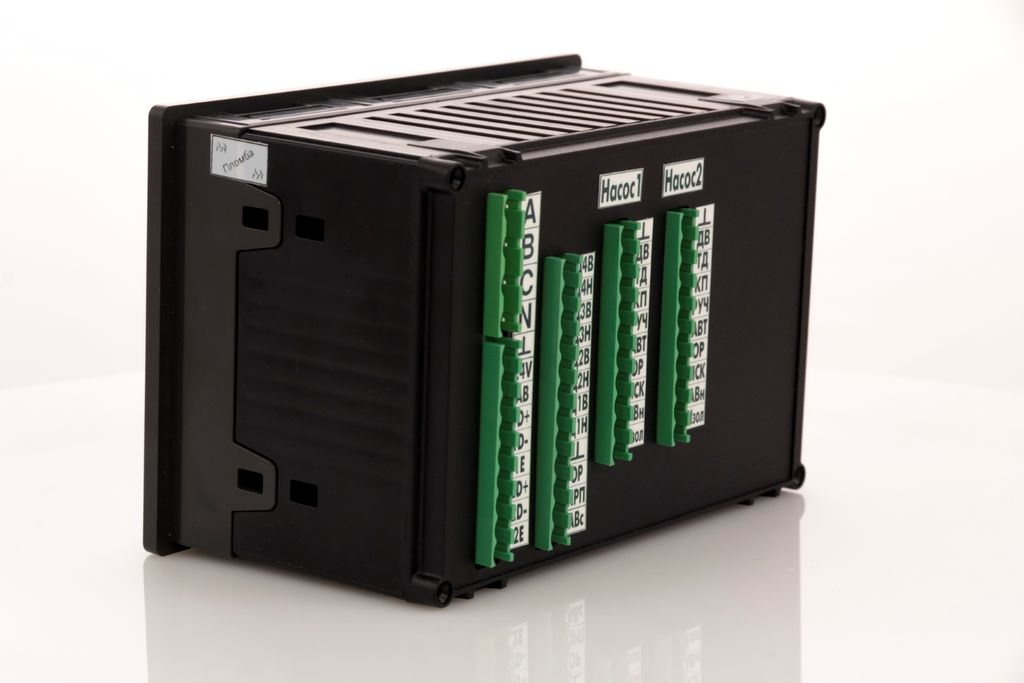

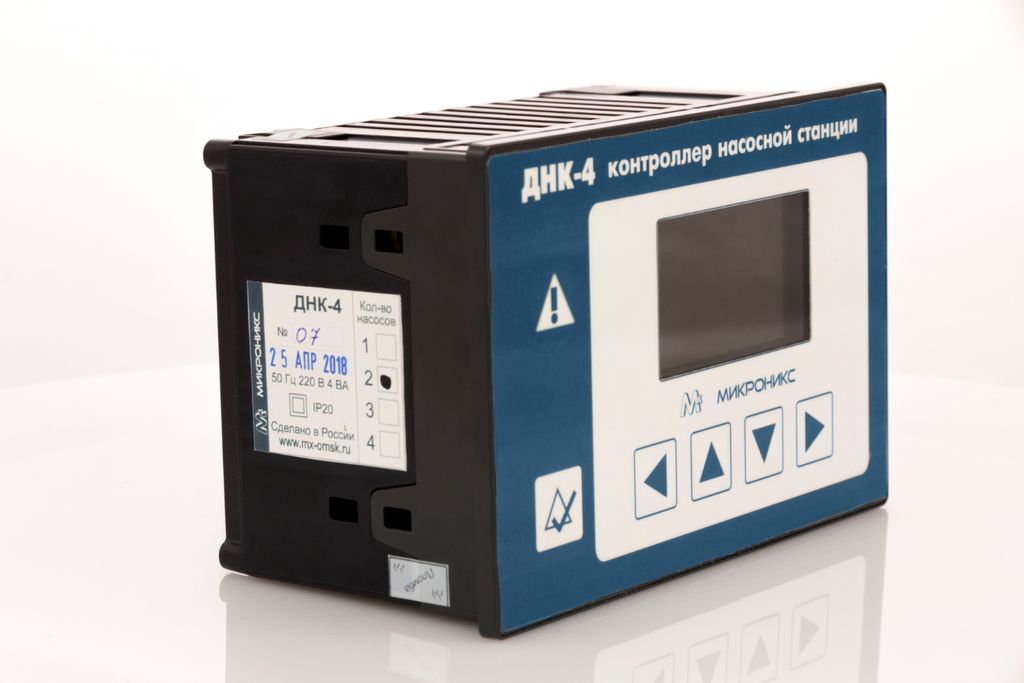

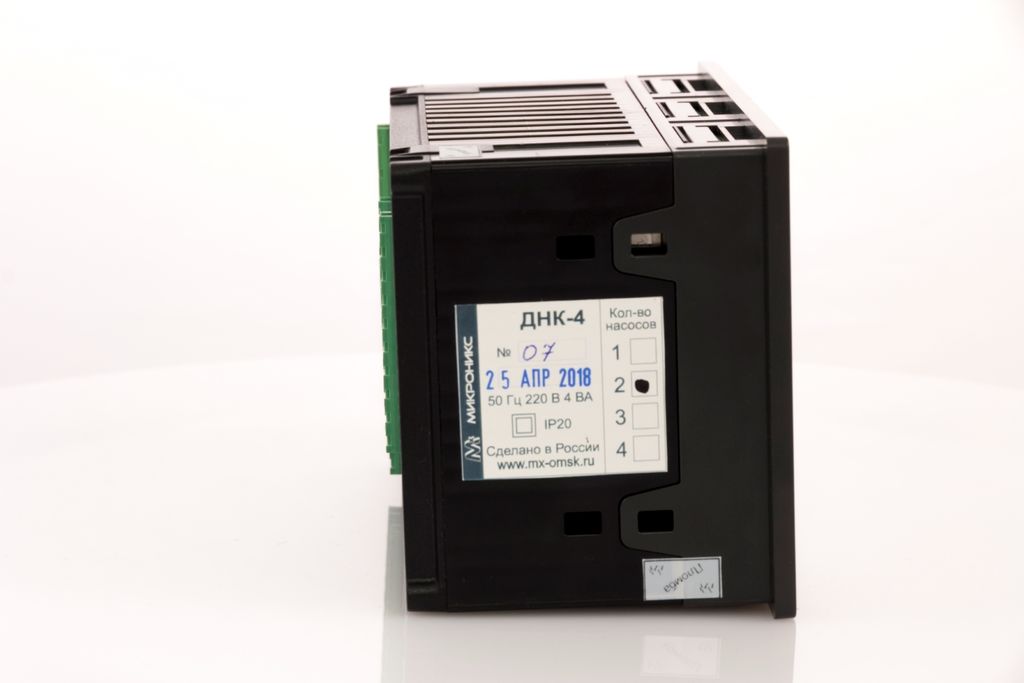

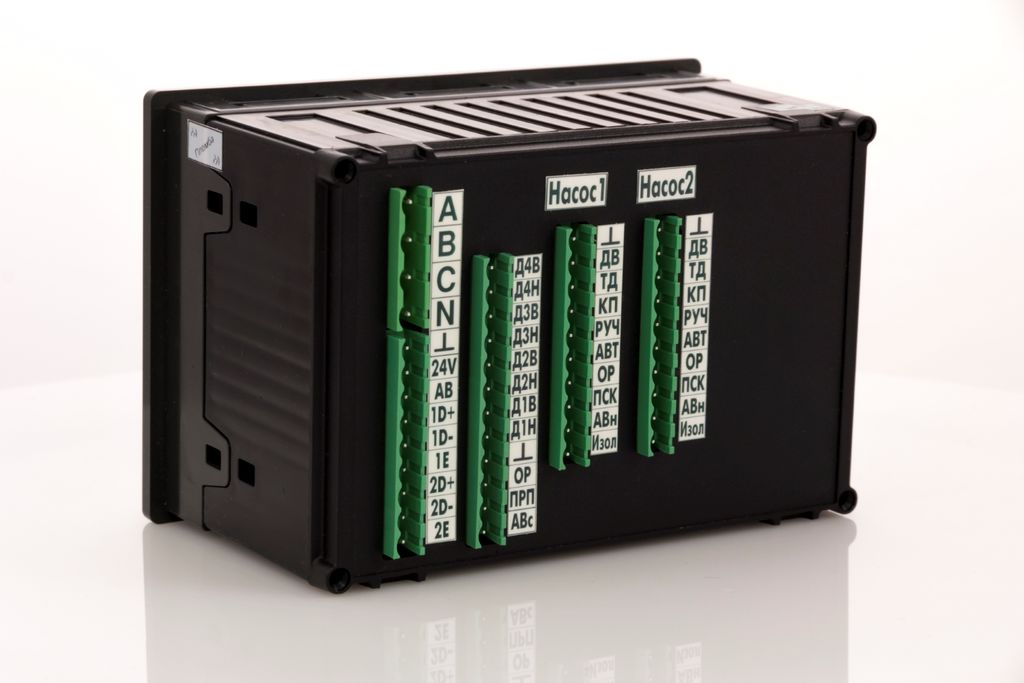

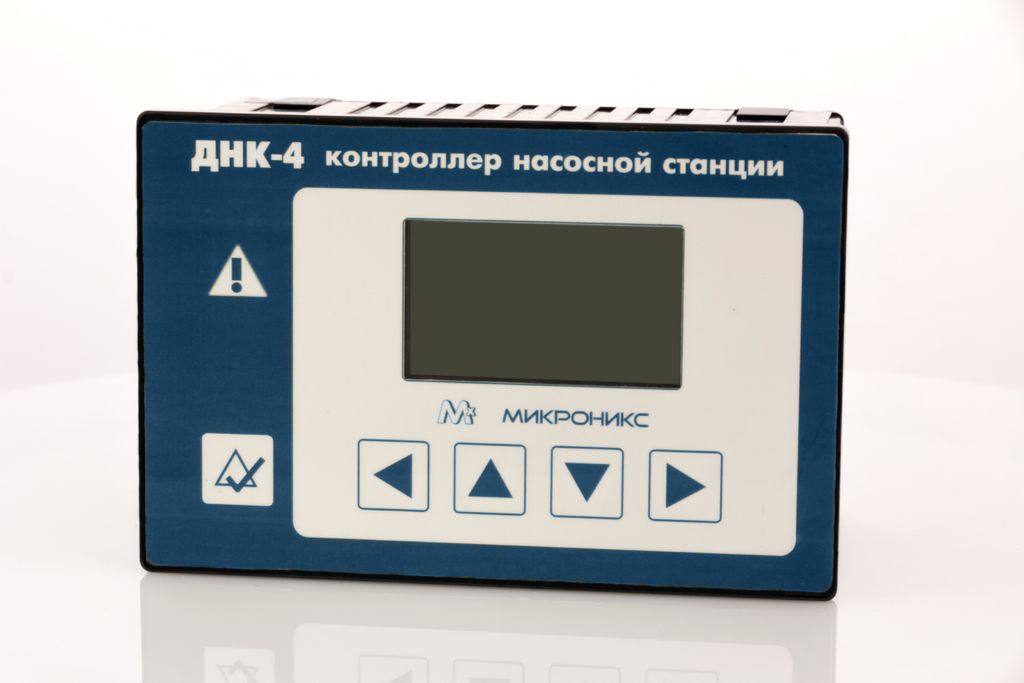

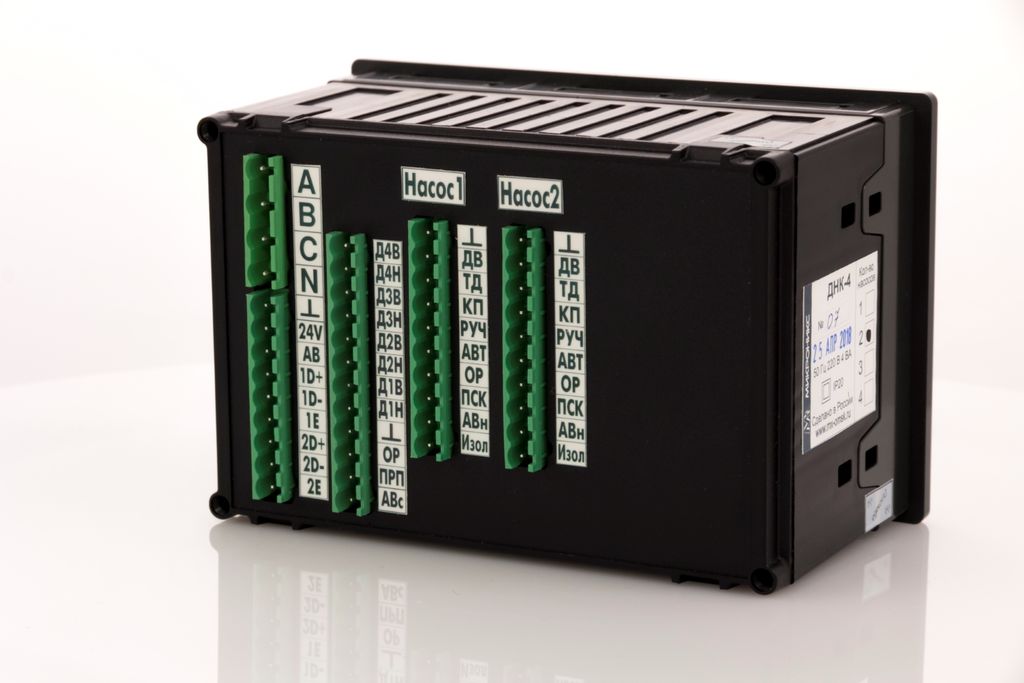

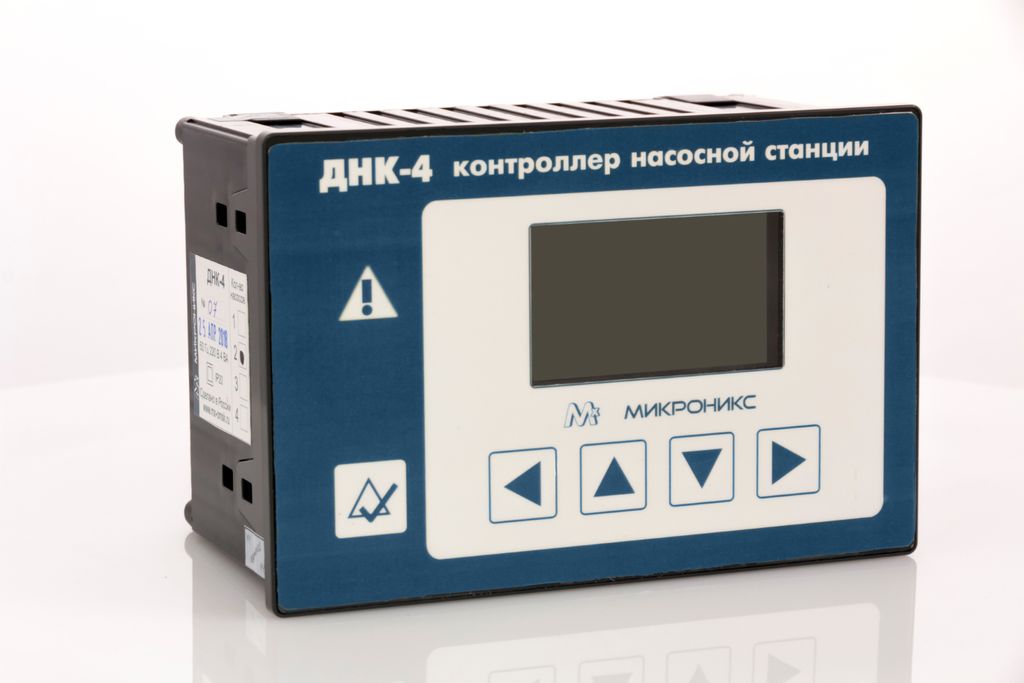

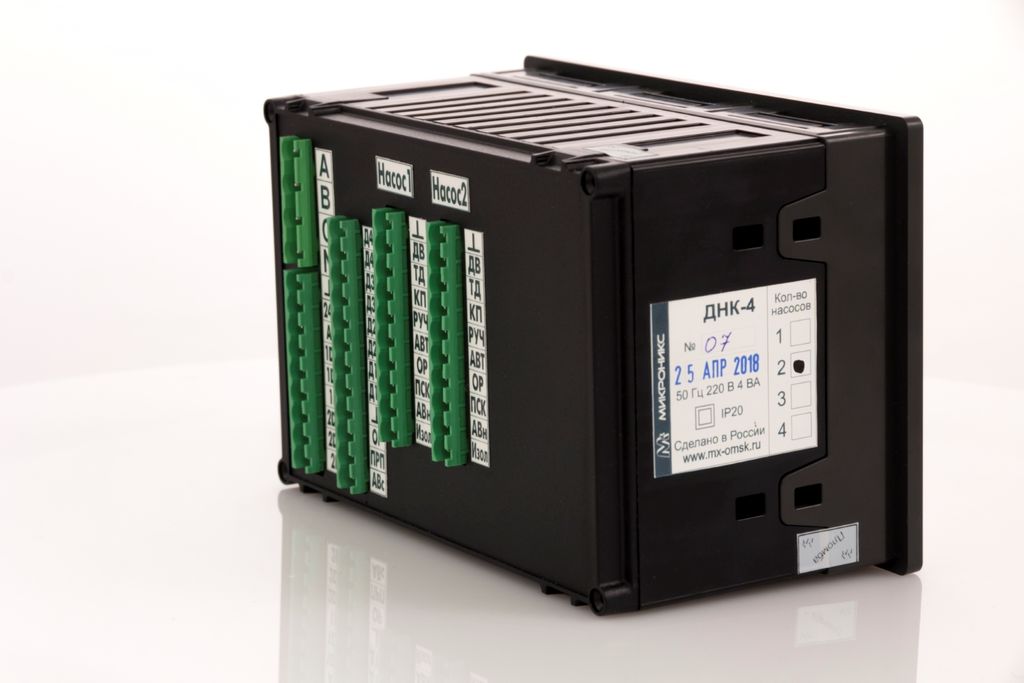

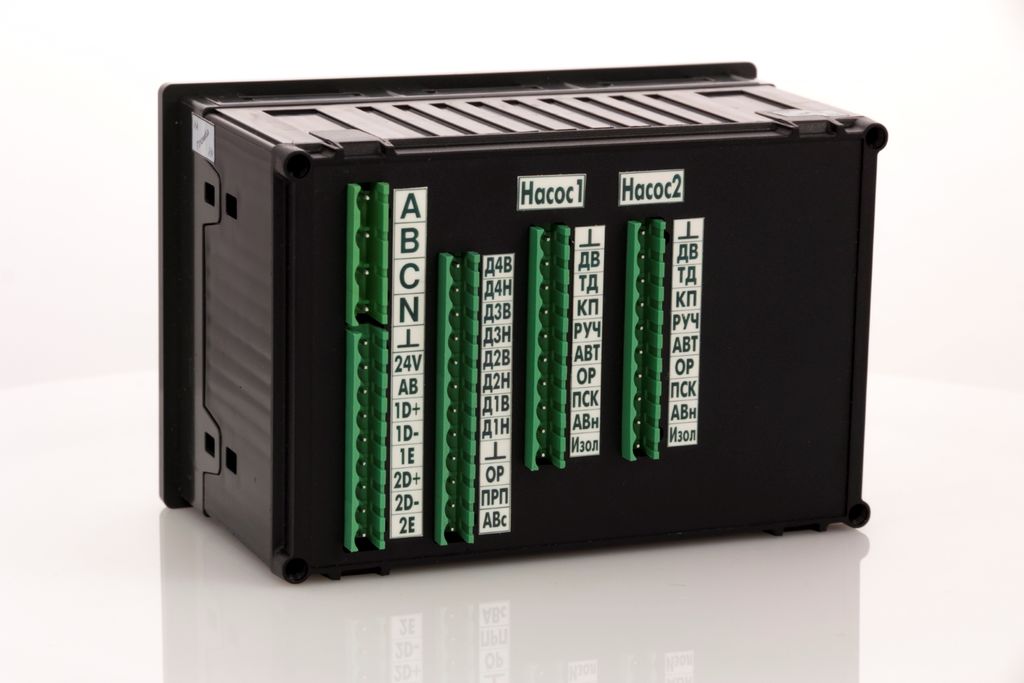

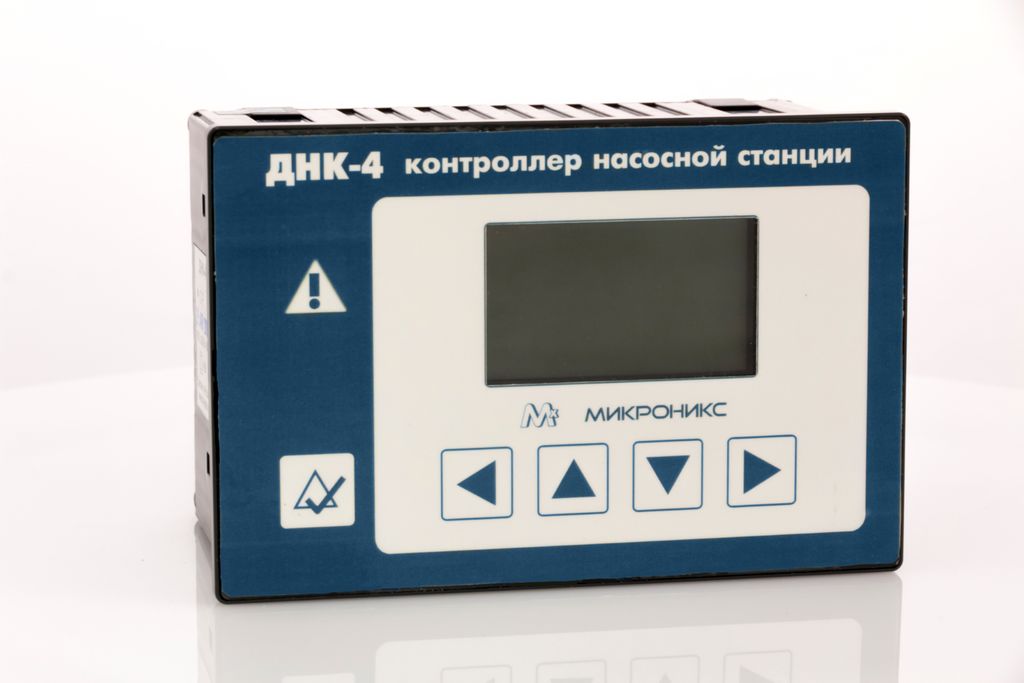

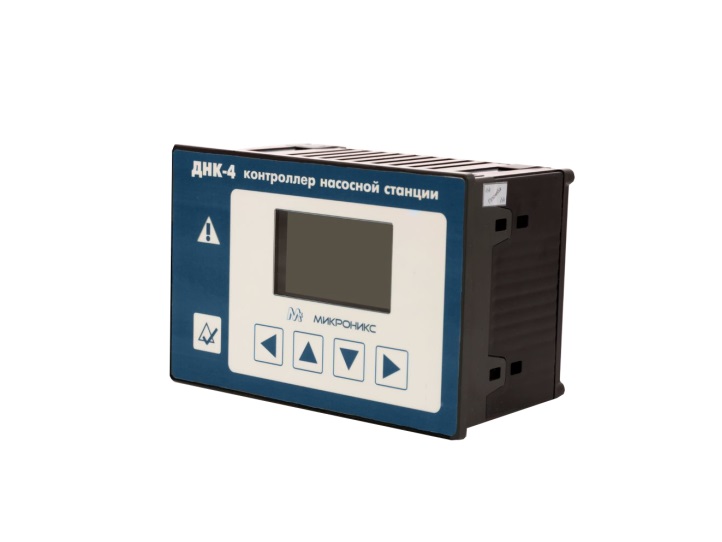

ДНК-4 Контроллер насосной станции

0%
Назначение:

Управление работой и защита насосной станции с функцией
откачивания  или наполнения резервуаров
Поддерживает до четырех насосов
Степень защиты по передней панели IP 54

Кол-во:
Цена с НДС:
33 600 - 37 800 ₽
Поделиться товаром:
Описание
Технические параметры
Скачать

Предназначение контроллера

  • Управление работой и защиты от аварий насосов необслуживаемых насосных станций, работающих на откачку жидкости или на наполнение резервуара.
  • Изделие ДНК-4 полностью заменяет изделие ДНК-3 по функционалу и во многом расширяет его.
  • Основная задача ДНК-4 – поддержание уровня жидкости в резервуаре не выше заданного и предотвращение аварий насосов. Изделие входит в состав шкафа управления насосной станцией и монтируется на его передней панели (двери). Максимальное количество управляемых изделием насосов - четыре. Уровень жидкости в резервуаре определяется по поплавковым, кондуктометрическим или любым другим датчикам с аналоговым выходом 4-20 мА.





Функции:

  • переключение насосов по выбранному алгоритму;
  • выравнивание ресурса насосов по наработке в моточасах;
  • выравнивание ресурса насосов по числу пусков;
  • защита от аварийных ситуаций, таких как:
  1. перегрев двигателя насоса,
  2. попадание воды в масляный картер насоса, переполнение бака с перекачиваемой жидкостью,
  3. отсутствие перекачиваемой жидкости (работа насосов «на сухую»),
  4. неисправность датчиков насосов и/или датчиков уровня бака,
  5. выход напряжения питающей сети за допустимые границы,
  6. неправильная фазировка питающей сети (пуск двигателей в обратную сторону);
  7. уменьшение сопротивления изоляции двигателя и питающего кабеля насоса;
  • запоминание произошедших аварийных ситуаций;
  • подсчет моточасов и количества пусков по каждому насосу;
  • напоминание о необходимости обслуживания насосов (по выработке заданного количества моточасов);
  • мониторинг состояния датчиков, облегчающий ремонт в случае возникновения неисправности и предотвращающий аварию насосной станции;
  • удаленный мониторинг состояния изделия и подключенных к нему насосов через последовательный интерфейс;
  • удаленное управление работой насосов и изменение настроек по последовательному интерфейсу;
  • периодические пробные пуски выключенных насосов;



Способами защиты от аварийных ситуаций являются:

  • переход на специальный алгоритм работы, обеспечивающий поддержание уровня жидкости даже при неисправности двух из четырех датчиков уровня бака и не допускающий повреждения насосов;
  • отключение насосов.



ПРЕИМУЩЕСТВА И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ КОНТРОЛЛЕРА НАСОСНОЙ СТАНЦИИ ДНК-4



Контроллер ДНК—4 обеспечивает управление (по выбранному алгоритму) насосами ( от 1 до 4-х шт.) без дополнительных модулей расширения.

Функционально ДНК-4 заменяет собой четыре устройства:

1. собственно контроллер с экраном и панелью управления.

2. блок сигнализации уровня, контролирующий наличие воды или иной электропроводящей жидкости при помощи кондуктометрических датчиков.

3. устройство защиты двигателя, контролирующее:

3.1. перегрев двигателя насоса;

3.2. попадание воды в масляный картер насоса;

3.3. переполнение емкости с перекачиваемой жидкостью;

3.4. отсутствие перекачиваемой жидкости (работа насосов «на сухую»);

3.5. неисправность датчиков насосов и датчиков уровня бака;

3.6. уменьшение сопротивления и пробой изоляции питающего кабеля  и двигателя насоса;

4. устройство контроля фаз питающей сети, защищающее двигатель насоса при:

4.1. несоответствии напряжения трёхфазной питающей сети заданным нормам;

4.2. при обрыве фазы или межфазном замыкании;

4.3. неправильном порядке чередования фаз (пуск двигателей в обратную сторону).



Дополнительными преимуществами ДНК-4 являются:

  • возможность работы от 3-х фазной или 1-фазной сети без внешнего блока питания;
  • при работе от 3-х фазной сети питание изделия резервированное, его работоспособность сохраняется при отсутствии любых двух фаз;
  • возможность одновременной работы по аналоговому (пропорциональному) и дискретным датчикам уровня с возможностью выбора приоритета (защита от отказов одного из типов датчиков);
  • адаптивность устройства и сохранение работоспособности насосной станции в широком спектре вариантов отказа части подключённых устройств;
  • возможность подключения без дополнительных согласующих устройств любых типов датчиков уровня: переключающийся контакт, замыкающийся контакт, кондуктометрический датчик, аналоговый датчик 4-20 мА;
  • обнаружение отказа и продолжение корректной работы станции при логических авариях датчиков уровня (показания датчиков противоречат друг другу);
  • встроенные три типа управления: автоматическое, ручное местное, ручное удалённое(диспетчерское); при этом в ручном режиме работой насосов управляет оператор/диспетчер, но одновременно контроллер продолжает отслеживать аварийные ситуации;
  • встроенная возможность использовать способ пуска насосов "звезда-треугольник" с настраиваемыми параметрами пуска;
  • возможность программного изменения типа работы: откачка или наполнение;
  • наличие энергонезависимой памяти аварий, позволяющей восстановить картину событий, приведших к аварии;
  • управление 3-х и 4-х насосными станциями всего по 4-м уровням.



Работа изделия по уровням. Количество обрабатываемых уровней.

Для отслеживания уровня жидкости в баке к устройству могут быть подключены четыре датчика уровня. Типы подключаемых датчиков приведены в РЭ. Алгоритм программы изделия позволяет управлять даже 3-х и 4-х насосными станциями с данным количеством уровней.

Для 3-х и 4-х насосных станций включение или отключение 3-его и 4-го насосов происходит с настраиваемой задержкой относительно включения второго насоса. При аварийном уровне происходит включение или отключение всех насосов с минимальной задержкой. Таким образом вместо 5-ти и более датчиков уровня можно обойтись лишь четырьмя. Данный алгоритм работы изделия является наиболее универсальным и позволяет минимизировать количество обрабатываемых уровней для 3-х и 4-х насосных станций, оперируя лишь величиной задержки включения/отключения насоса. Это позволяет сэкономить на количестве датчиков уровня.

ПРИМЕР. Рассмотрим пример для четырехнасосной КНС с одноуровневыми датчиками. При срабатывании первого уровня насосы не работают. При срабатывании второго уровня включится один насос. Второй насос начнет работать сразу после того, как сработает третий уровень. Далее через настроенную величину задержки включится третий, а затем и четвертый насосы, при условии, что не пропал второй уровень. При аварийном уровне происходит включение всех насосов с минимальной задержкой. Отключение насосов произойдет аналогично включению.



Контроллер ДНК-4 может выполнять функции шлюза для сбора и передачи (через интерфейс RS-485) на верхний уровень информации с установленного в шкафу автоматики оборудования, такого как устройства плавного пуска, устройства защиты двигателей, преобразователи частоты, счетчики электроэнергии и т.д.

Наименование параметра Значение параметра
Напряжение питания изделия, В / (ток потребления, не более, мА)85-265 В / (80 мА)
Релейные выходы. Максимальный длительный ток нагрузкине более 6 А
Релейные выходы. Предельно допустимый кратковременный неповторяющийся ток нагрузкине более 15 А
Релейные выходы. Максимально допустимое напряжение переменного250 В
Релейные выходы. Минимально допустимый переменный ток0,01 В
Типы датчиков температуры- РТС-термистор - размыкающийся термоконтакт
Типы датчиков влажности- «Микроникс» СС06 - замыкающийся контакт
Тип датчиков уровня- переключающийся контакт, - замыкающийся контакт, - кондуктометрический датчик, - аналоговый 4-20 мА
Пороговые сопротивления по выводам датчиков температуры (выводы ТД и «┴»), разделяющие состояния замыкание – норма – перегрев (обрыв)0,12-2,2 кОм
Пороговые сопротивления по выводам датчиков влажности (выводы ДВ и «┴»), разделяющие состояния обрыв – масло – вода100-50 кОм
Параметры резистора, устанавливаемого в насос для контроля целостности цепи датчика влажности100 кОм ±5% , 1 Вт
Сопротивление между выводами датчика уровня, распознаваемое как сигнал «контакты замкнуты»менее 40 кОм
Сопротивление между выводами датчика уровня, распознаваемое как сигнал «контакты разомкнуты»более 60 кОм
Сопротивление в цепи измерения изоляции, определяемое как аварияменее 900-1300 кОм
Напряжение, используемое при измерении сопротивления изоляцииПульсирующее, + 270 В
Тип питающей сети, для которой производится анализ последовательности фаз и уровней напряжений50Гц 380 В, 3 фазы или 220 В
Диапазоны установок напряжений питающей сети, в которых ДНК допускает работу насосов187-242 В, 176-253 В, 165-264 В, 154-275 В
Точность индикации напряжения питающей сети±3 %
Диапазон рабочих температур-20... +55°С
Относительная влажность воздухане более 90 без конденсации
Габариты (с учетом съемных клемм)144х96х85 мм
Масса, не более 250 г
Степень защиты (степень защиты по передней панели)IP20 (IP 54)
Вид климатического исполненияУХЛ 3.1
Выходное напряжение источника питания внешних аналоговых датчиков24 В
Порог ограничения тока источника питания внешних аналоговых датчиков100 мА
Протокол связи в качестве ведомого устройстваModbus RTU, Modbus ASCII
Протокол связи в качестве ведущего устройстваModbus RTU
Тип интерфейсовRS485, гальваническая развязка до 1000 В
Количество интерфейсов2
