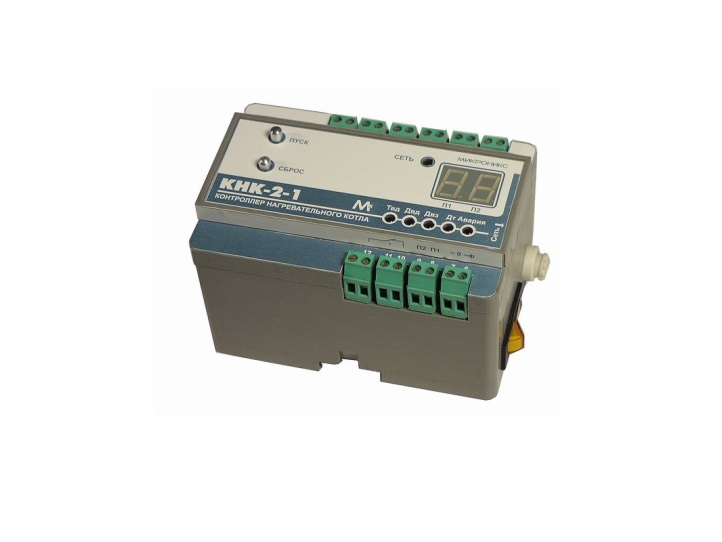

КНК-2-1 Контроллер управления парогенератором
Назначение:
Управление работой и защита от аварий
парогенераторов водяного пара ЭЭП-60И1
с нагревателем электродного типа
Кол-во:
Цена с НДС:
29 600 ₽
Описание
Технические параметры
Скачать
Предназначение
Управление работой и защита от аварий парогенераторов водяного пара ЭЭП-60И1 (и подобных) с нагревателем электродного типа.
Основная функция - поддержание давления пара в заданных пределах.
Обеспечивает следующие защитные функции: отключение парогенератора при превышении тока потребления, перекосе фаз, нештатном подключении нейтрали, либо ее обрыве.
Дополнительные функции
- световые индикаторы состояния датчиков и наличия аварийного режима,
- наличие реле "Авария" для подключения внешних сигнальных устройств,
- контроль неисправностей и отображение типа неисправности на индикаторе,
- наличие сервисного режима для настройки парогенератора.
Принцип действия
Микропроцессорное устройство
Преимущества
- Автоматическое управление работой парогенератора.
- Малые габариты.
- Малая потребляемая мощность.
- Отличительные особенности.
- Универсальный корпус для крепления на стенку щита и на DIN-рейку.
- Датчики электроэнергии и т.д.
Наименование параметра
Значение параметра
Напряжение питания устройства номинальное~220 В
Ток потребленияне более 45 мА
Ток нагрузки, подключаемой к выходу "НАСОС"не более 0,6 А
Ток нагрузки, подключаемой к выходу "НАГРЕВ"не более 5 А
Тип датчиков уровняпроводимость
Тип датчиков давлениясухой контакт
Тип питающей сети нагревателя380 В, 3 фазы
Максимальная мощность потребления нагревателя60 или 90 кВт
Порог срабатывания "Превышение тока потребления"100 и 150 А
Точность поддержания заданной мощности (величина гистерезиса)10%
Точность отображения мощности на индикаторе, не хуже±10%
Массане более 130 г
