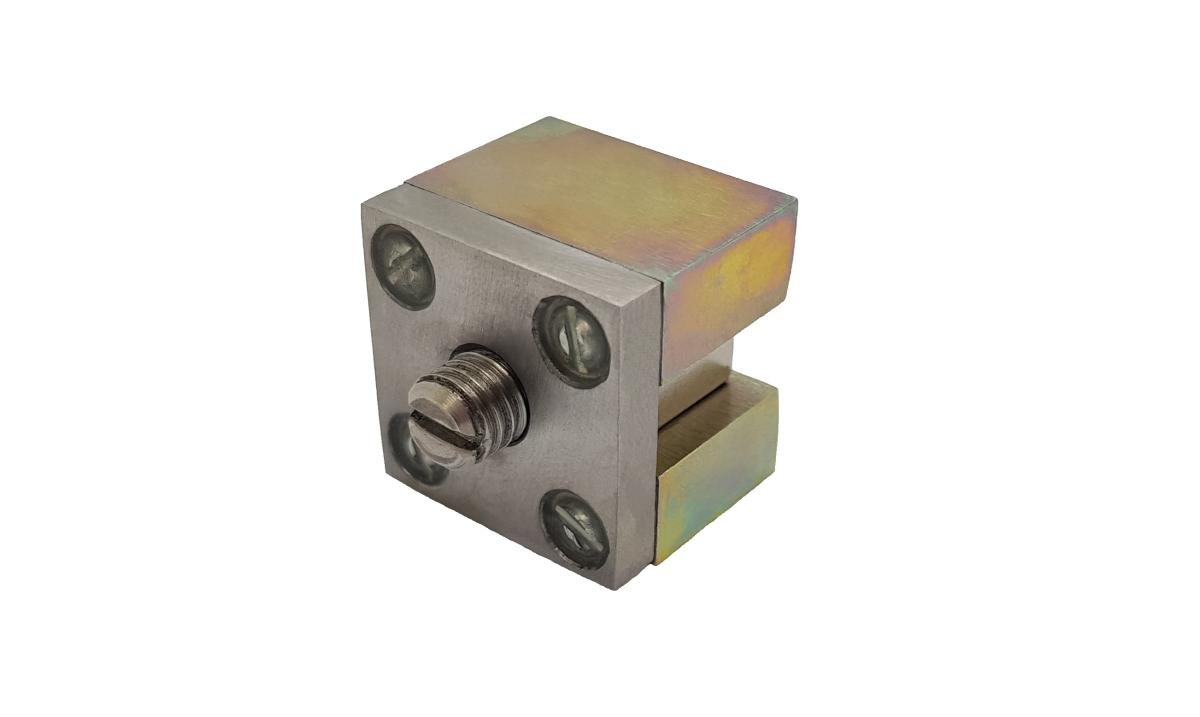

КМ-2 Магнитное крепление для датчиков вибрации

Принцип действия

• Магнитное крепление КМ-2 (магнитная пятка) предназначена для обеспечения возможности быстрого съёма/установки датчиков вибрации на измеряемую поверхность.
• В качестве магнитного элемента применён редкоземельный магнит из материала Ne-Fe-B (неодим-железо-бор), считающийся наиболее сильным на сегодняшний день. Для снятия магнитного крепления выпускается удобный ключ.


Преимущества

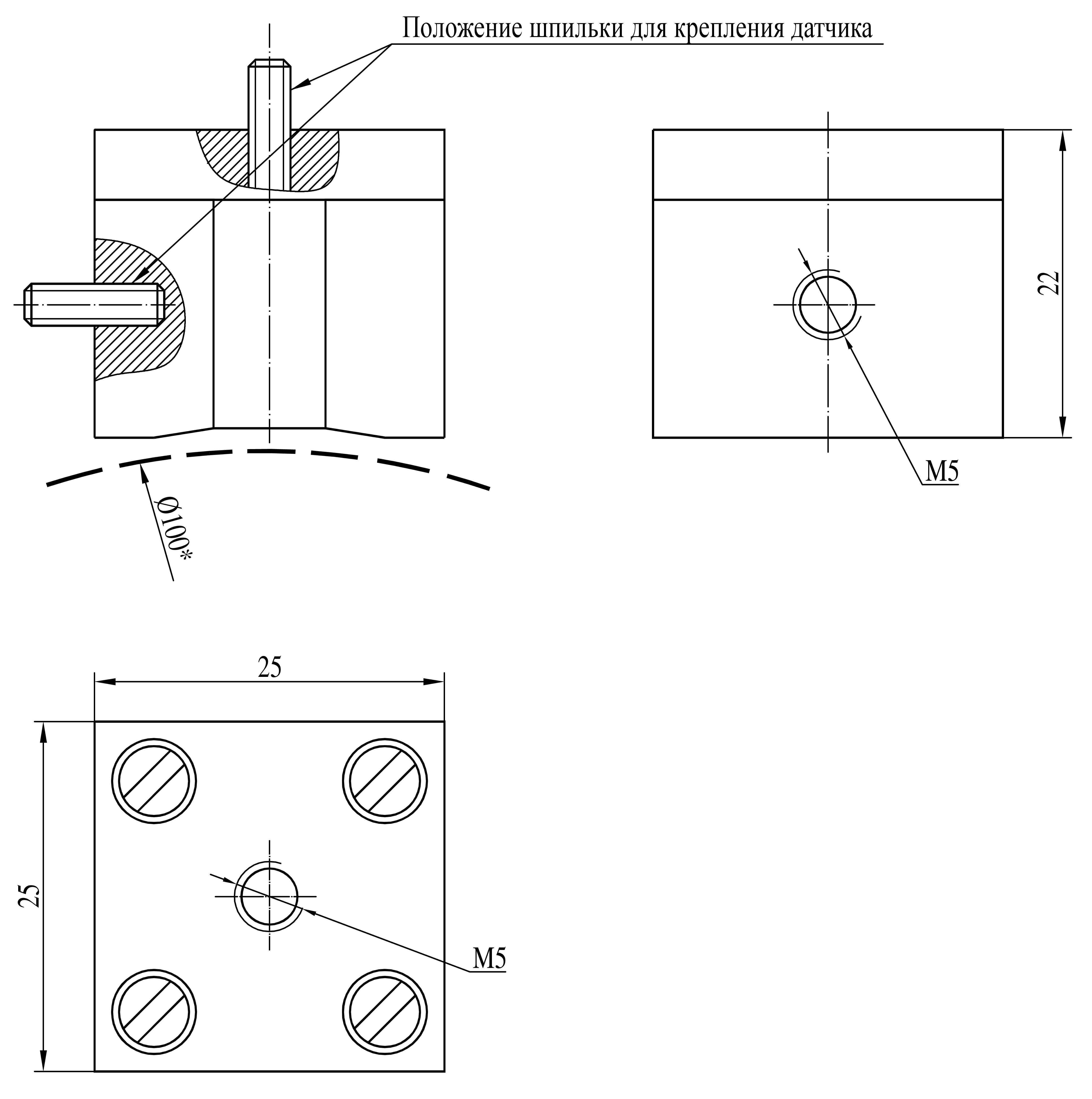

• Контактная плоскость пятки выполнена специальным образом и обеспечивает надёжное крепление как на плоские поверхности, так и на цилиндрические поверхности с диаметром более 100 мм.
• Отрывное усилие при креплении датчика к плоской стальной магнитомягкой поверхности составляет не менее 12 кг, при креплении к цилиндрической поверхности - ещё больше.
• Конструкция пятки выполнена из полированной нержавеющей стали, обеспечивающей долговременную сохранность изделия. Посадочная поверхность, к которой крепится датчик, притёрта по 10 классу чистоты.

Отличительные особенности

• Крепление датчика осуществляется шпилькой М5, закреплённой на посадочной поверхности пятки.
• По массогабаритным и магнитным свойства (удерживающей силе) магнитное крепление рассчитано для работы с датчиками ВД06А или аналогичными по весу и типу крепления.
• При проведении виброизмерений необходимо учитывать, что максимальная верхняя частота измерений определяется жёсткостью крепления магнитной пятки к поверхности, и не превышает 7 кГц, а также сильно зависит от профиля (неровности) поверхности, на которую устанавливается пятка с датчиком.
