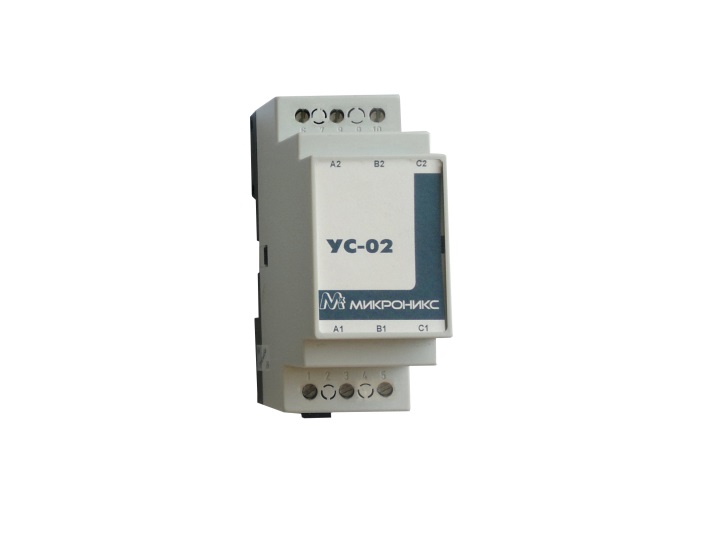

УС-02 Устройство связи
Описание
Технические параметры
Скачать
Назначение
- Устройство связи предназначено для объединения по высокой частоте (20-100 кГц) одноименных фаз 2-х фидеров (т.е организации сквозного PLC-канала).
- Таким образом, использование УС-02 дает возможность сбора данных одним концентратором с двух групп счетчиков электрической энергии.
Принцип действия
Устройство представляет собой три конденсатора, которые подключаются между одноименными фазами двух фидеров.
Наименование параметра
Значение параметра
Рабочее напряжение устройства, В380/220 (50 Гц )
Частотный диапазон, Гц20-100
Рабочий диапазон температур, °C-40...+50
Габариты, мм86х58х35
Масса, не более г100
