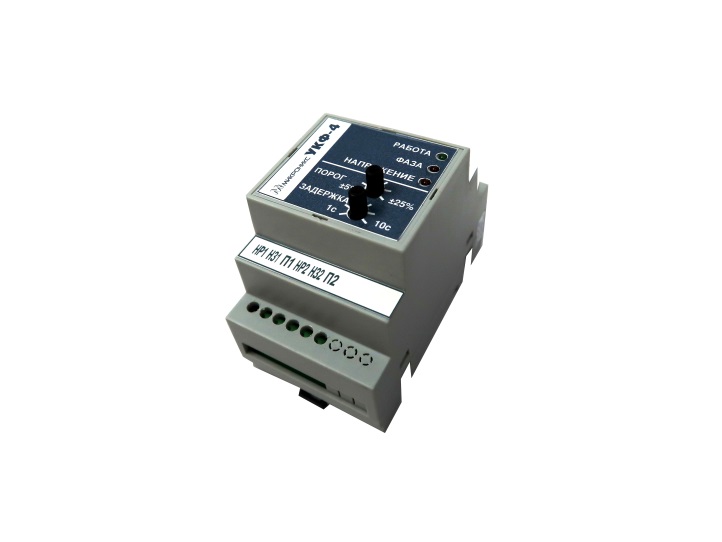

УКФ-4 Устройство контроля фаз

Назначение:

Для контроля напряжения трёхфазной сети

Оперативное изменение порога

и задержки срабатывания

Кол-во:
Цена с НДС:
2 920 ₽
Поделиться товаром:
Описание
Технические параметры
Скачать

Предназначение

Отключение нагрузки с помощью внешнего контактора при несоответствии напряжения трёхфазной питающей сети заданным нормам, а также при обрыве, слипании или неправильном порядке чередования фаз.


Принцип действия

Устройство осуществляет постоянный мониторинг напряжения на всех фазах трёхфазной питающей сети, и в случае выхода напряжения за установленные пределы или изменения порядка следования фаз, отключает нагрузку.


Отличительные особенности

  • Малогабаритное многофункциональное устройство
  • Питается от всех трех фаз контролируемой сети
  • Коммутация нагрузки в изделии УКФ-4 производится контактами реле
  • В изделии установлено реле с двумя переключающими контактами, что в ряде случаев позволяет обойтись без дополнительных промежуточных реле
  • Величина допуска на напряжение сети и задержка срабатывания/восстановления устанавливаются потребителем при помощи регуляторов на передней панели
  • Крепление — DIN-рейка 35 мм



Устройство контроля фаз УКФ-4 имеет сертификат соответствия

Наименование параметра Значение параметра
Контролируемая и питающая сеть3 фазы 380В 50Гц ГОСТ 13109-97
Диапазон допустимых фазных напряжений (по всем фазам)от 140В до 350 В
Ток потребления по каждой из фаз, не более25 мА
Отключение нагрузки при неправильном порядке фазДа
Отключение нагрузки при обрыве фазы (любой) и/или нейтралиДа
Диапазон регулирования допуска напряженияОт ±5% до ±25%
Точность установки порогов± 2 %
Задержка отключения / подключения нагрузки1 - 10 с
Коммутируемое контактами реле переменное напряжение, не более250 В
Коммутируемый контактами реле переменный ток, не более1 А
Рабочий диапазон температур- 40... +70 °С
Габариты (ШхВхГ)90х53х60 мм
Масса изделия125 г
