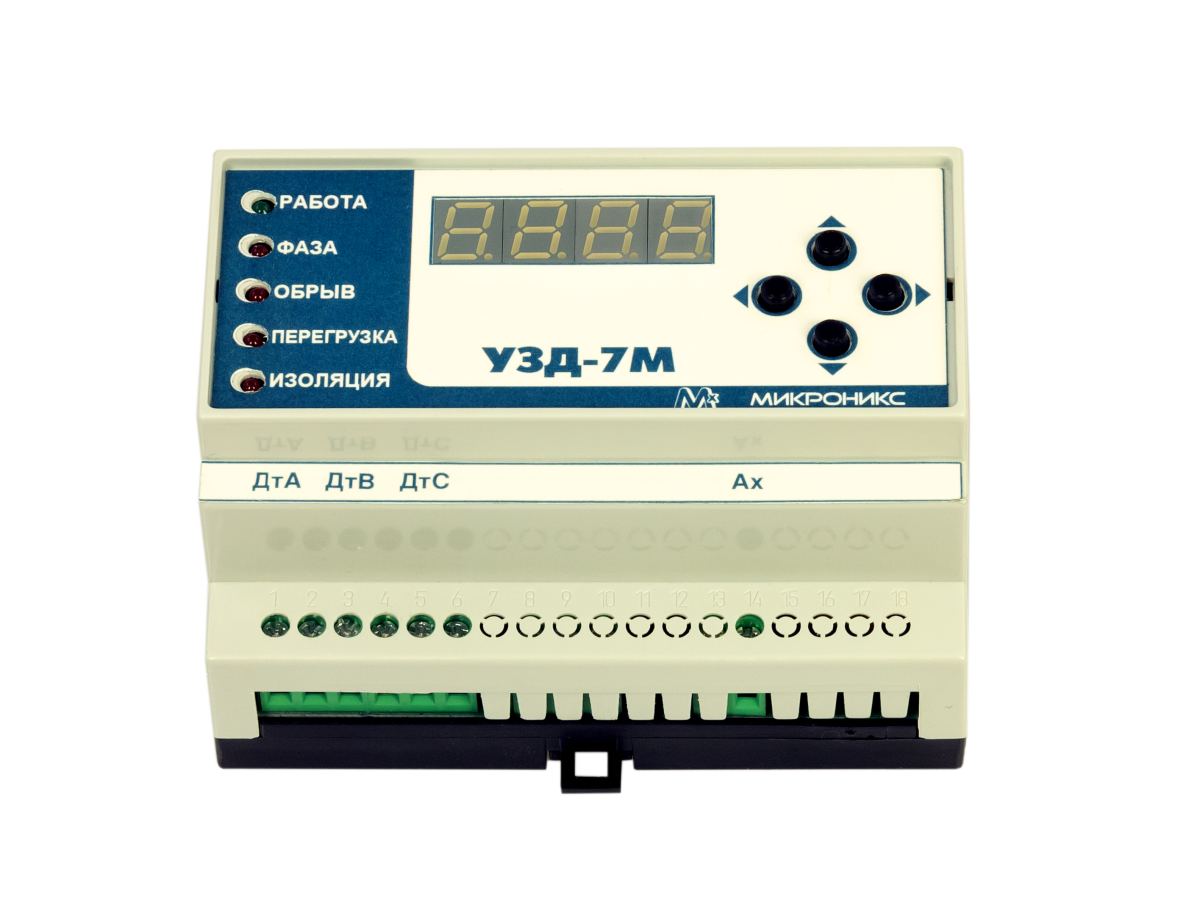

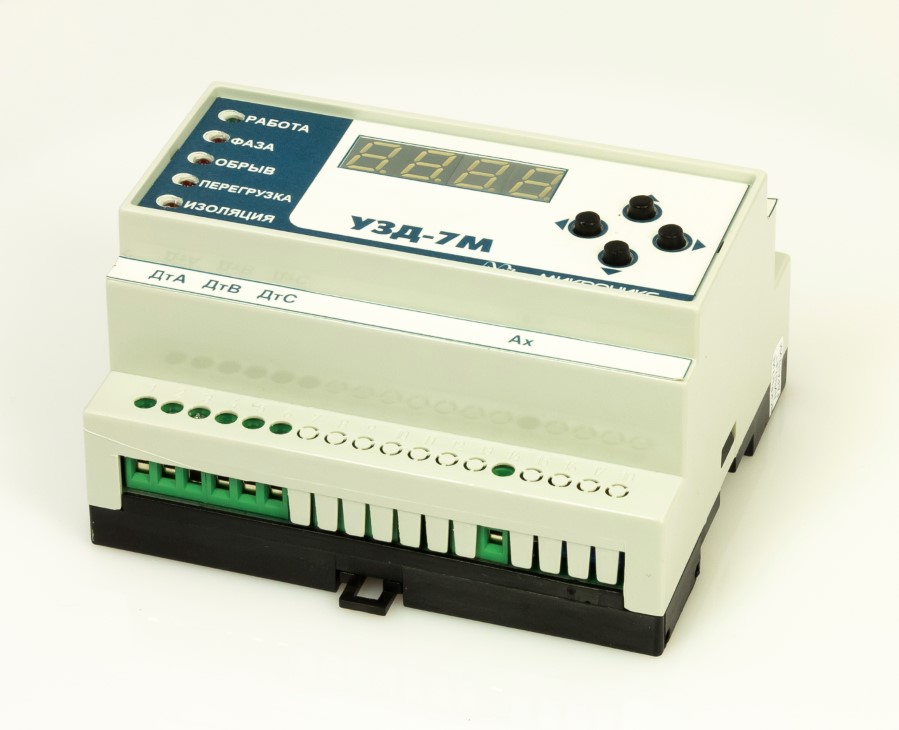

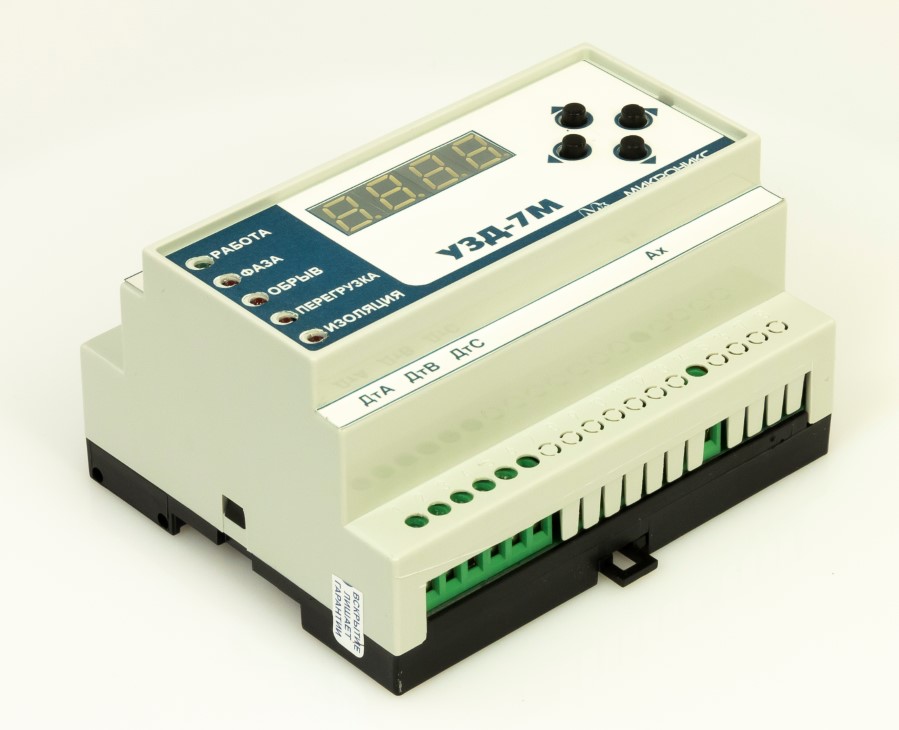

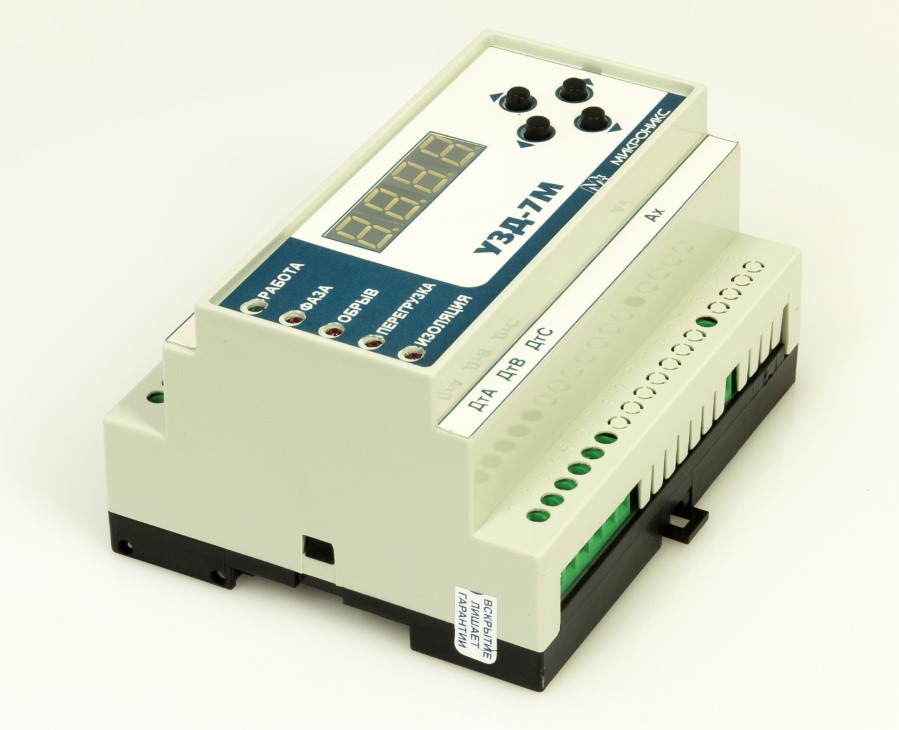

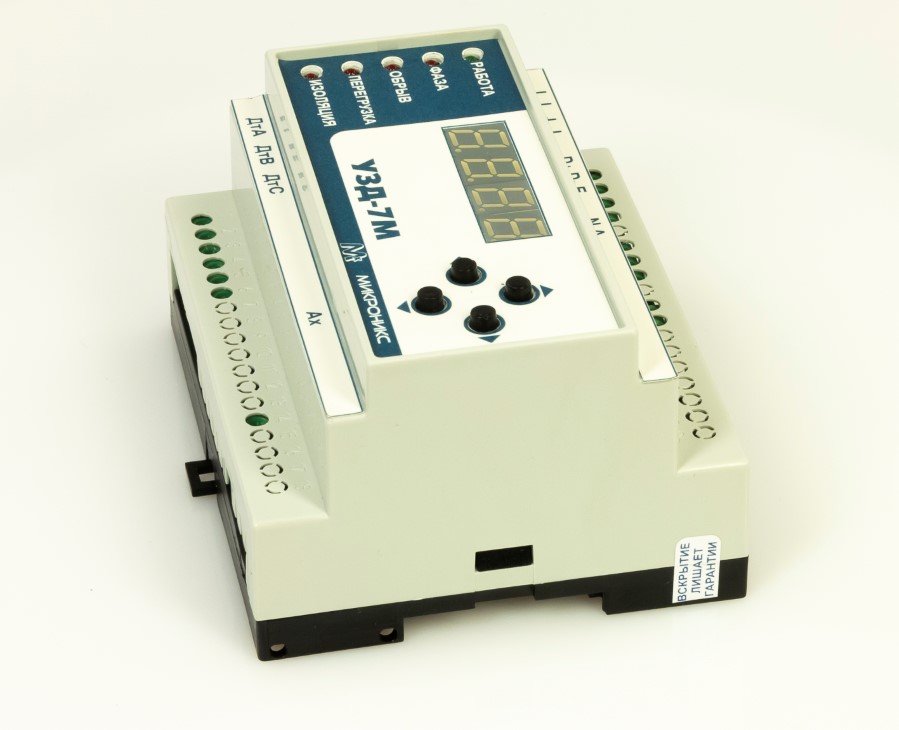

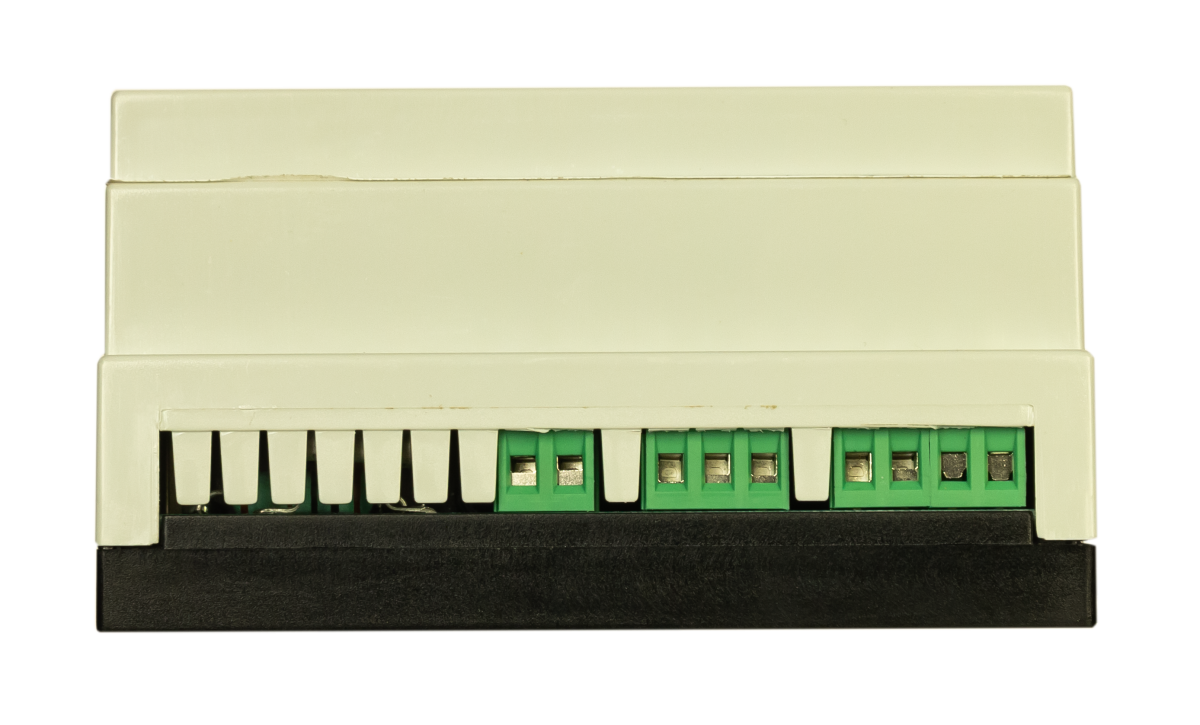

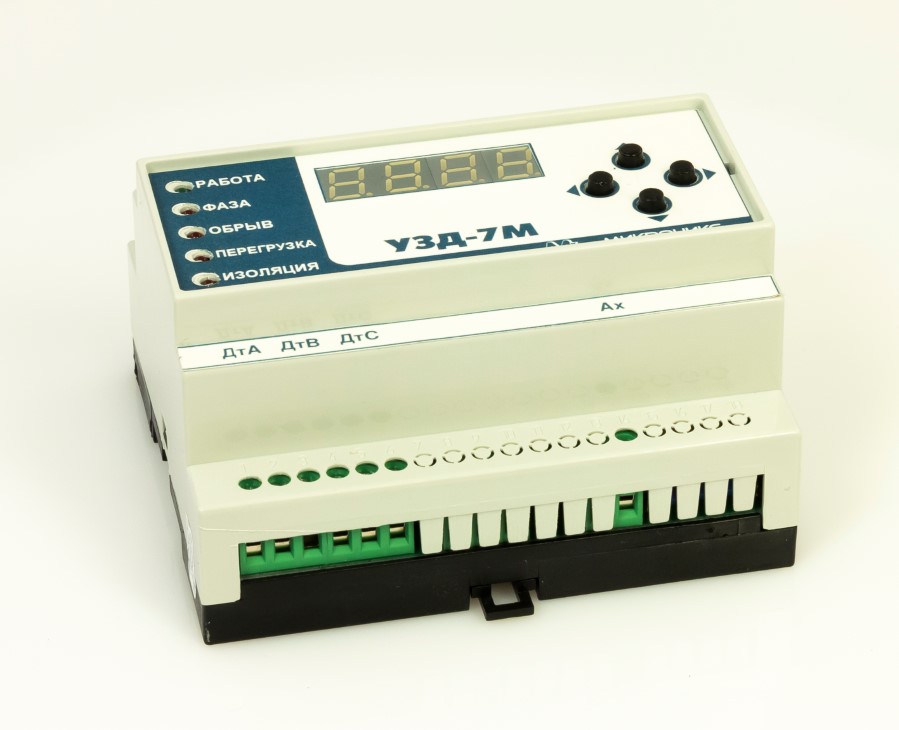

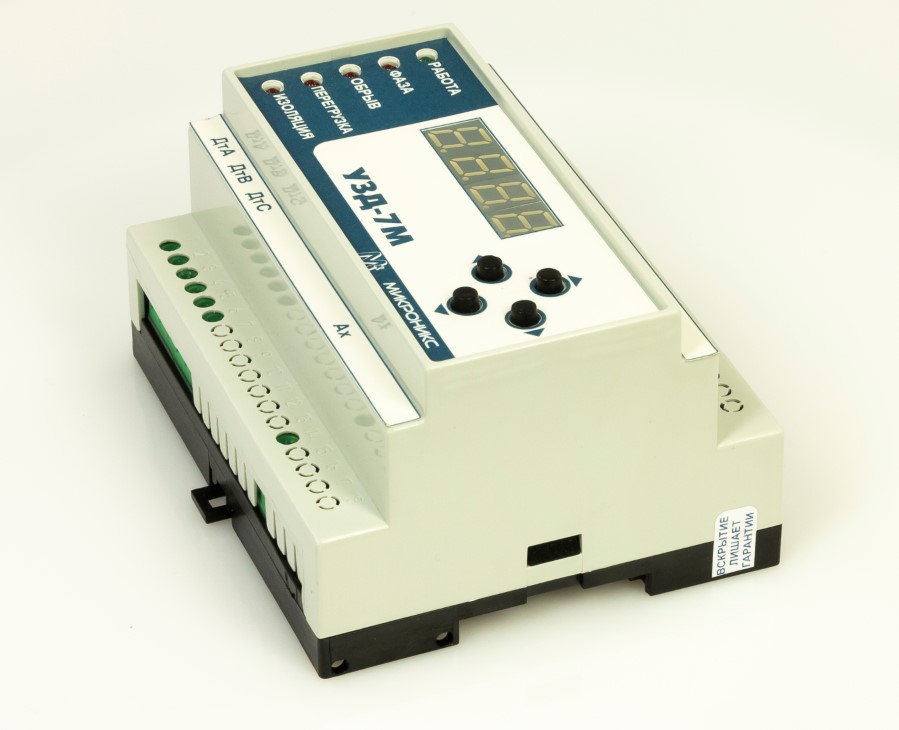

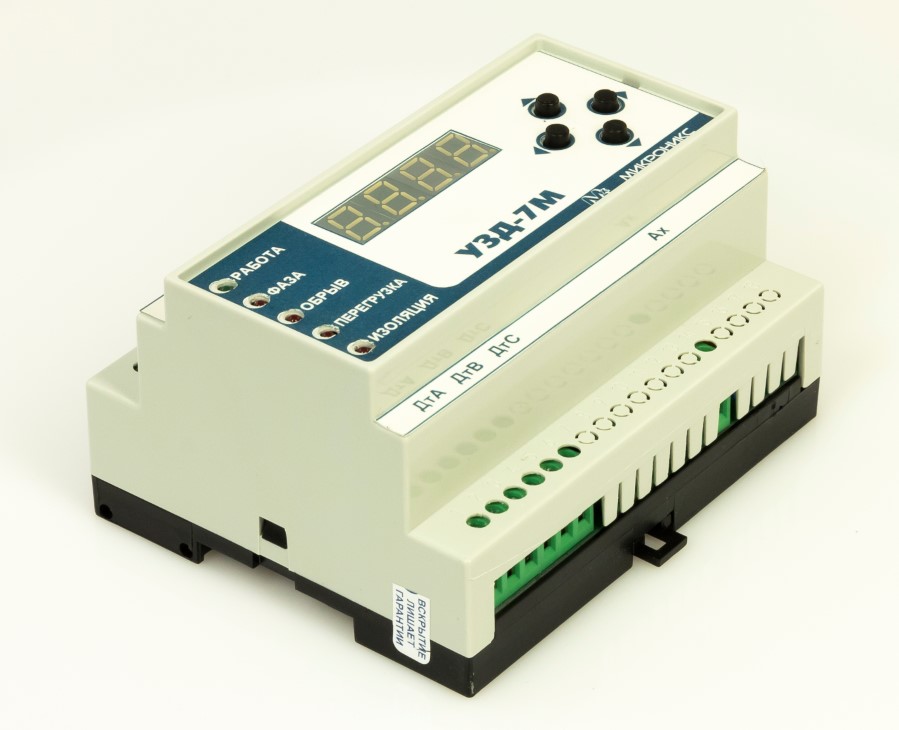

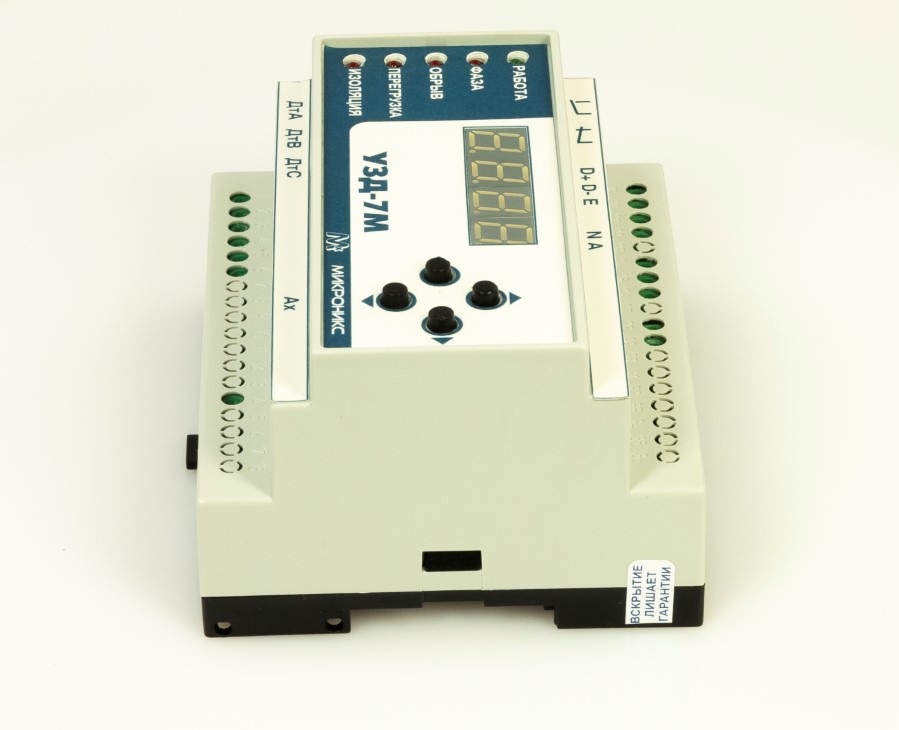

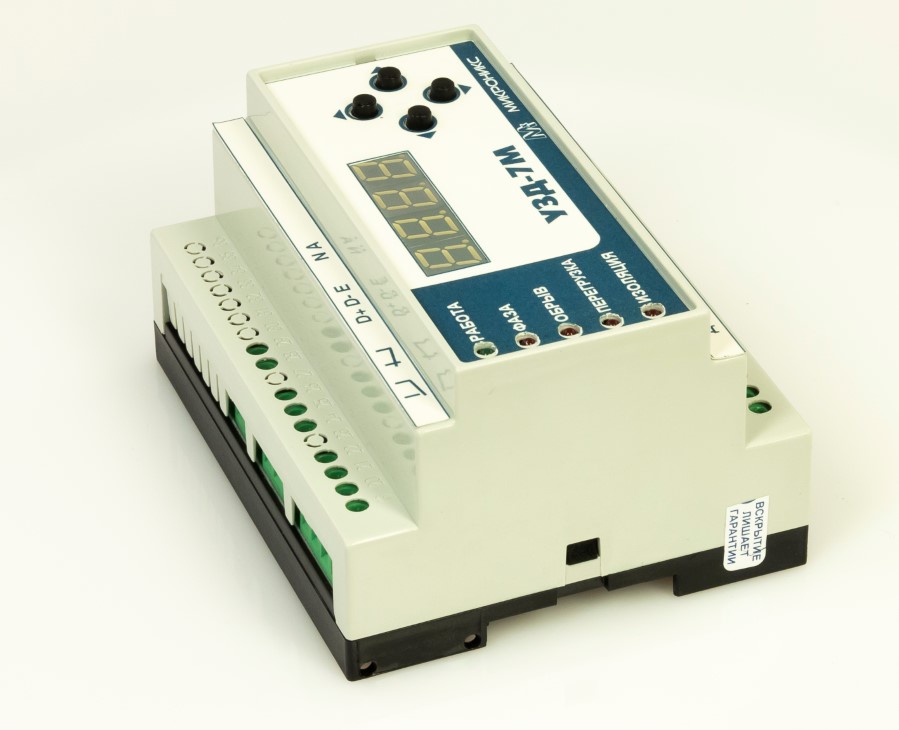

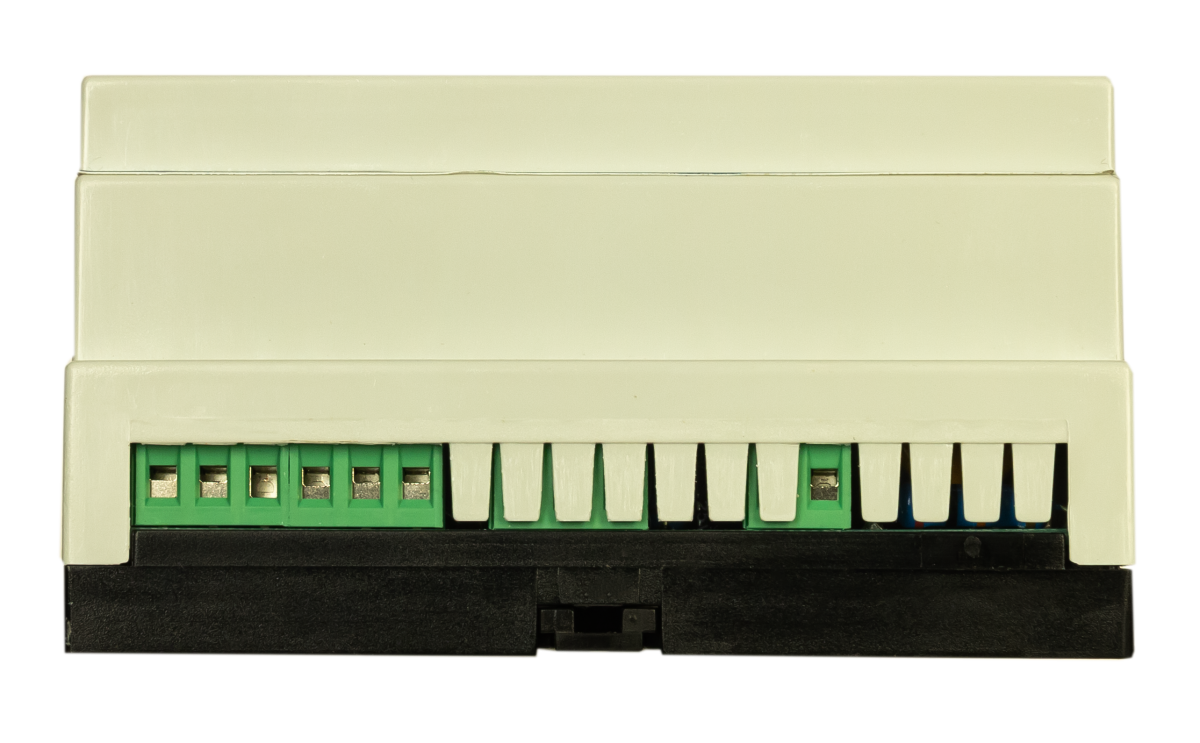

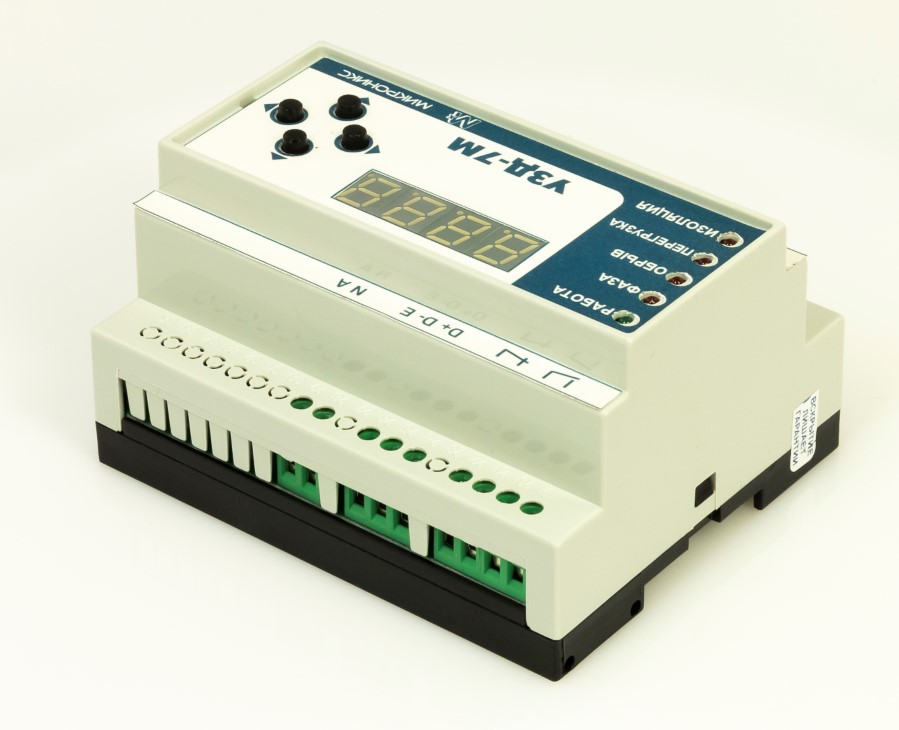

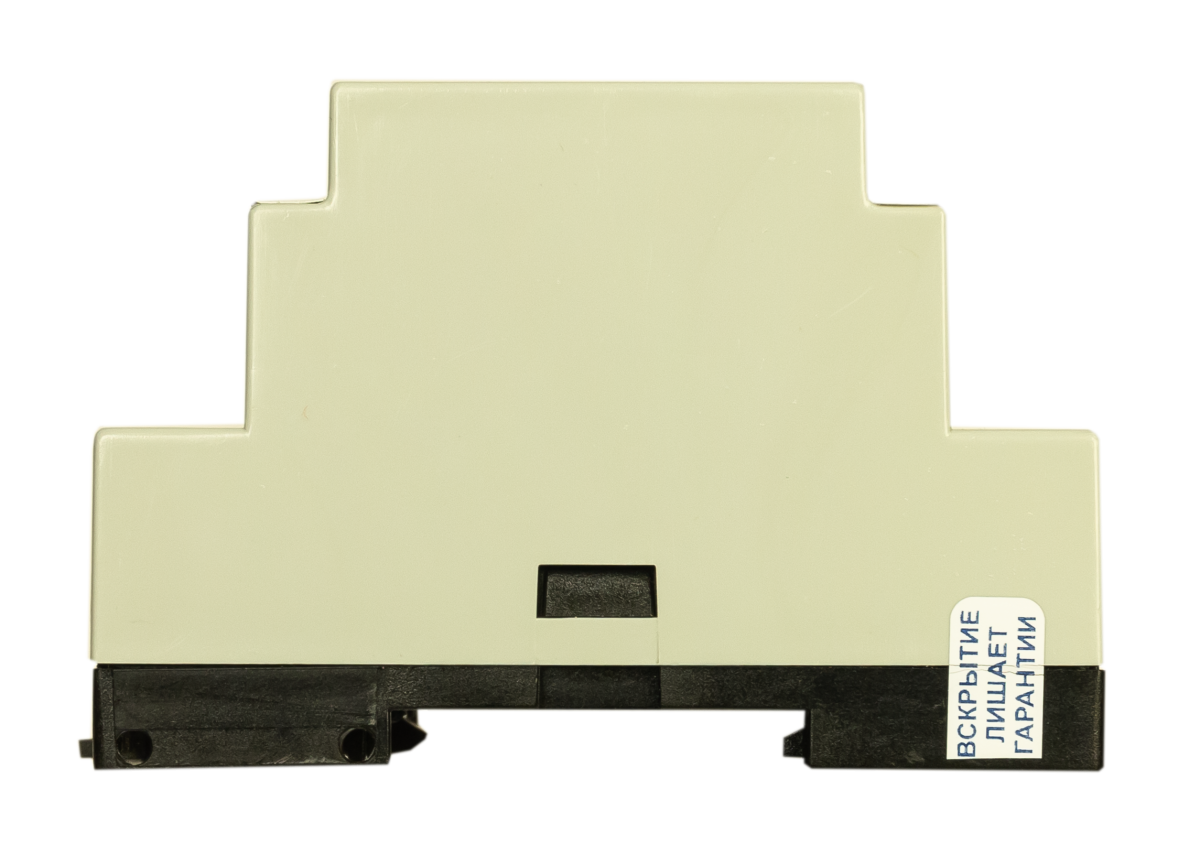

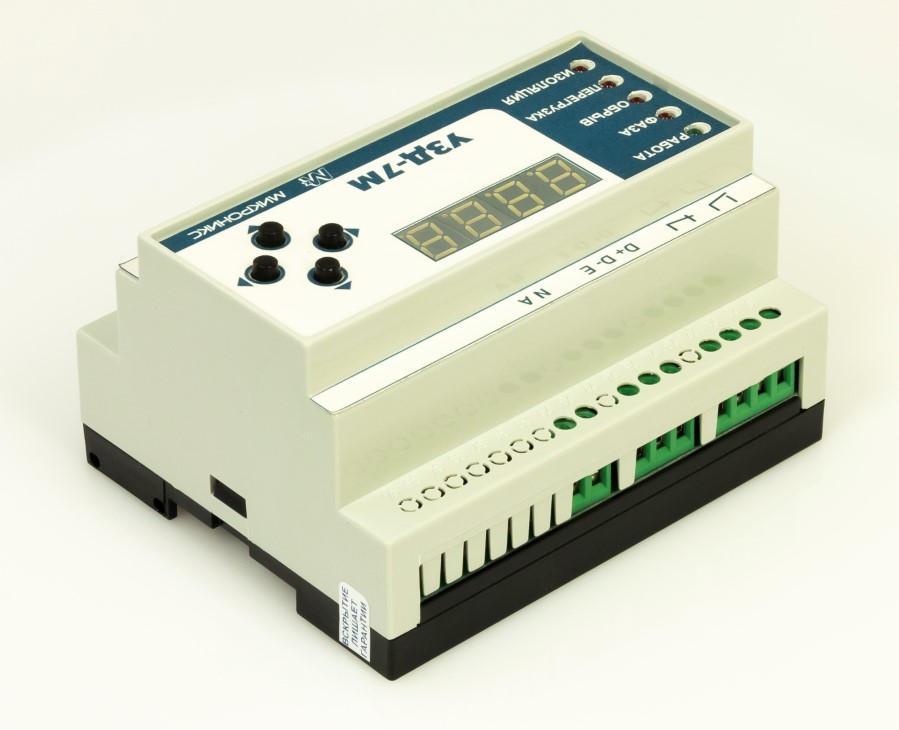

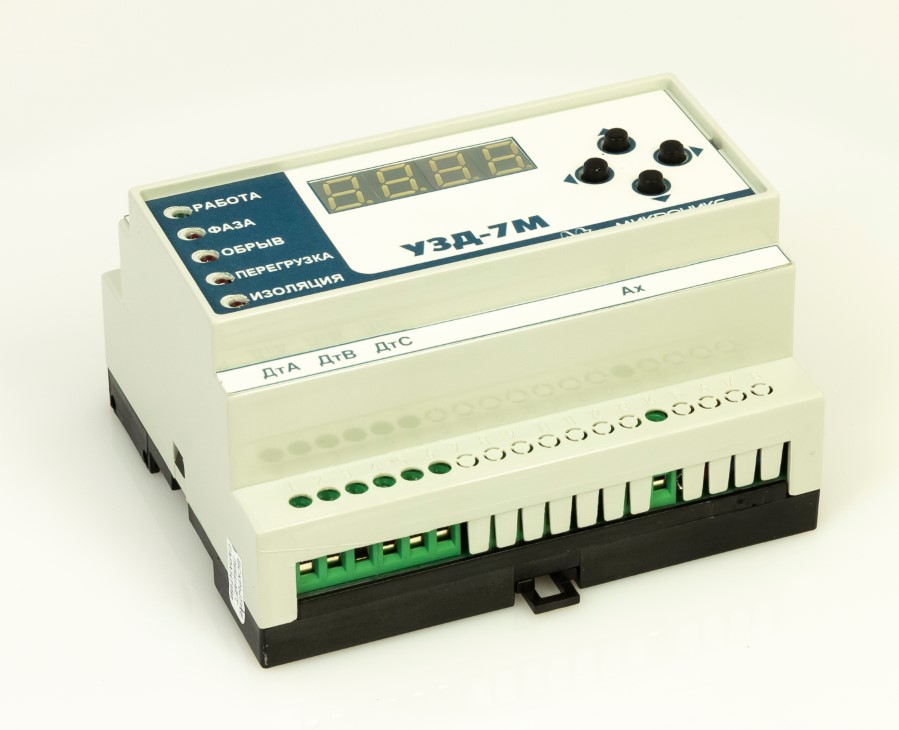

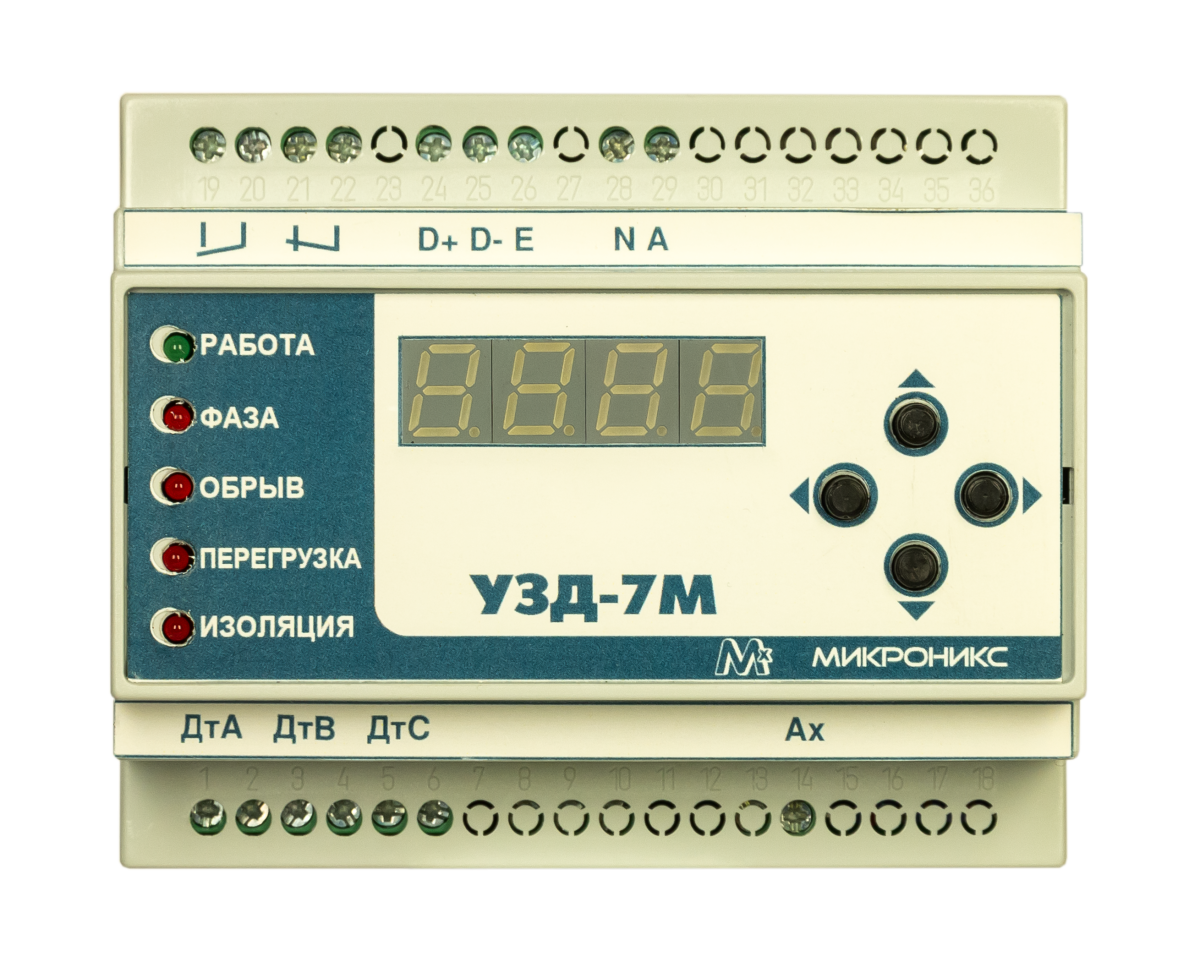

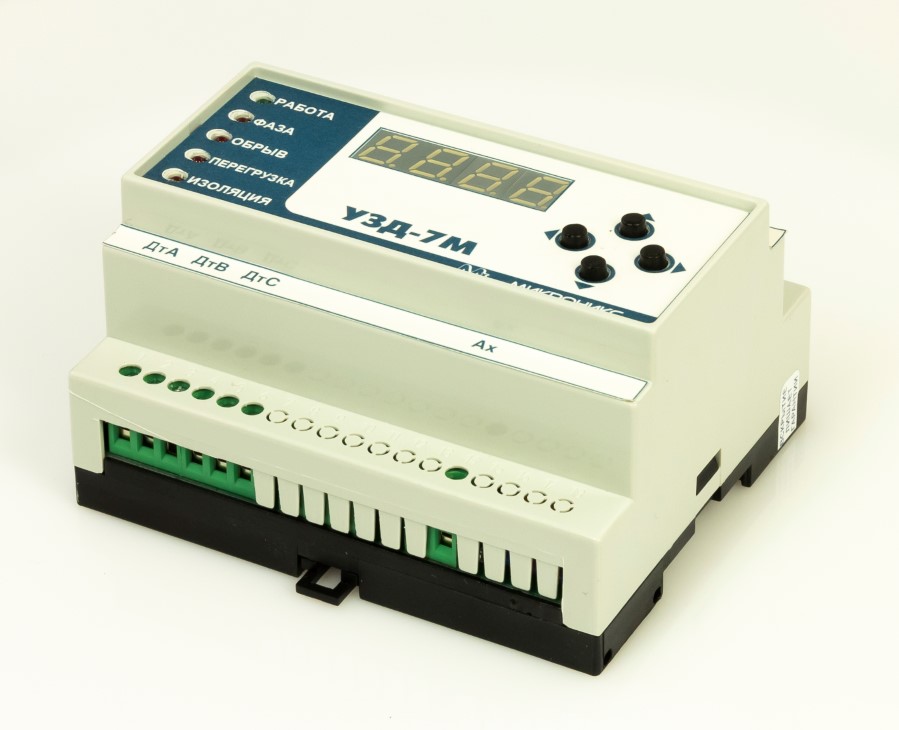

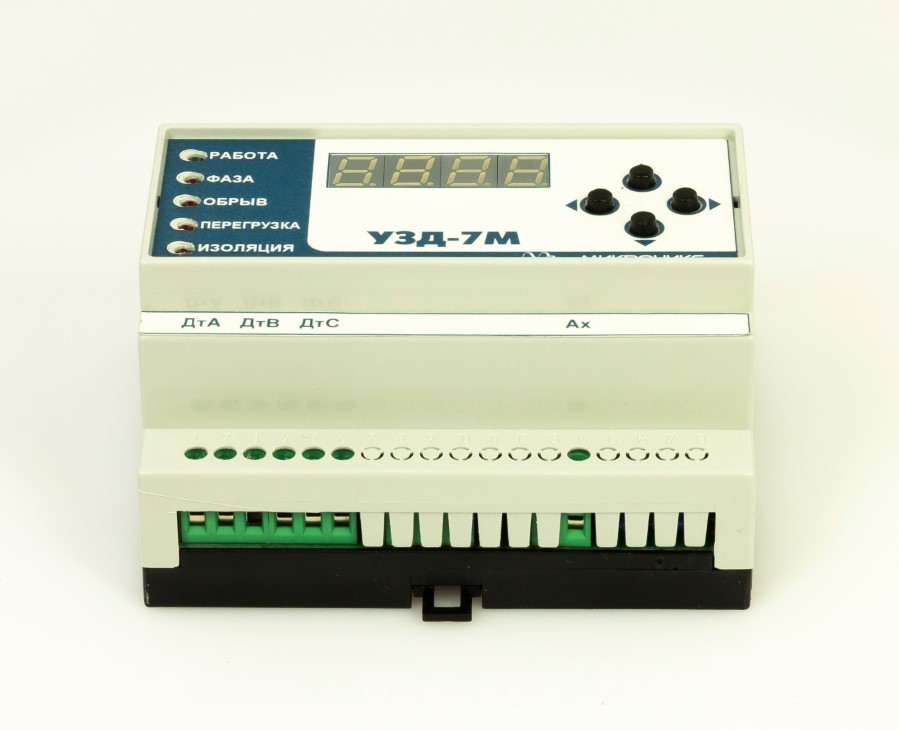

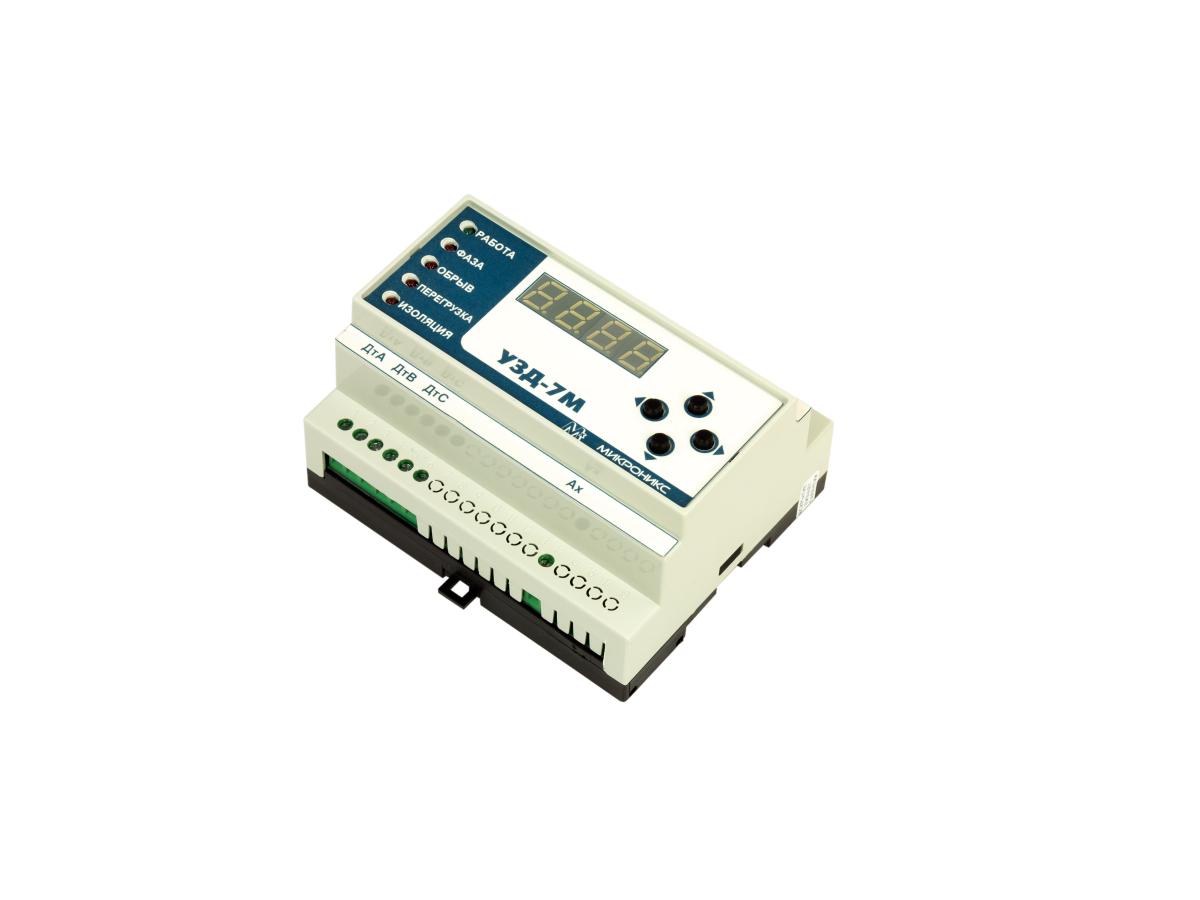

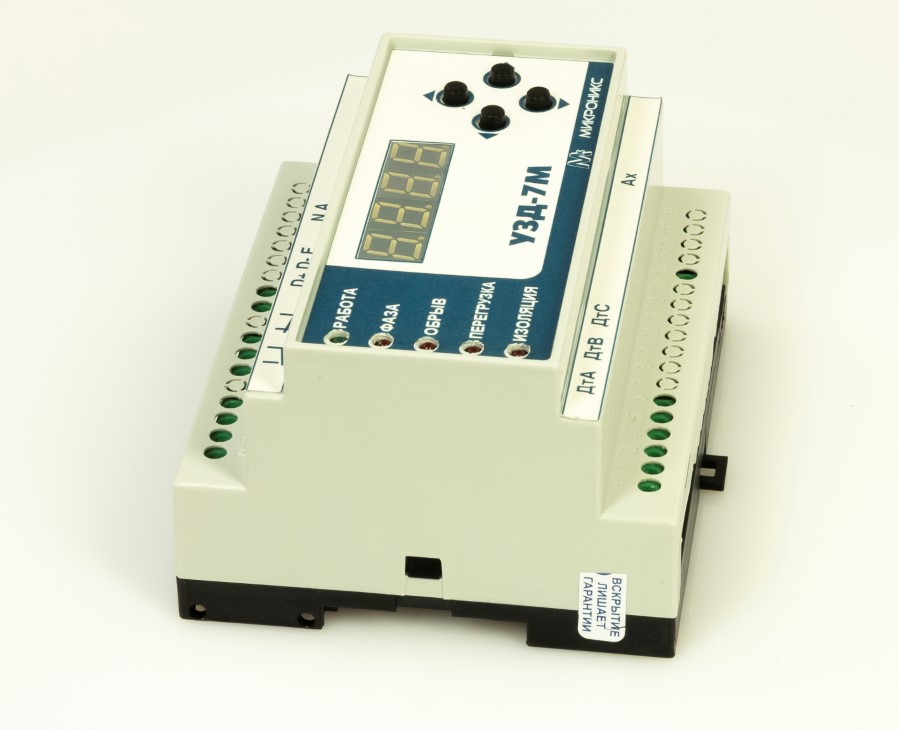

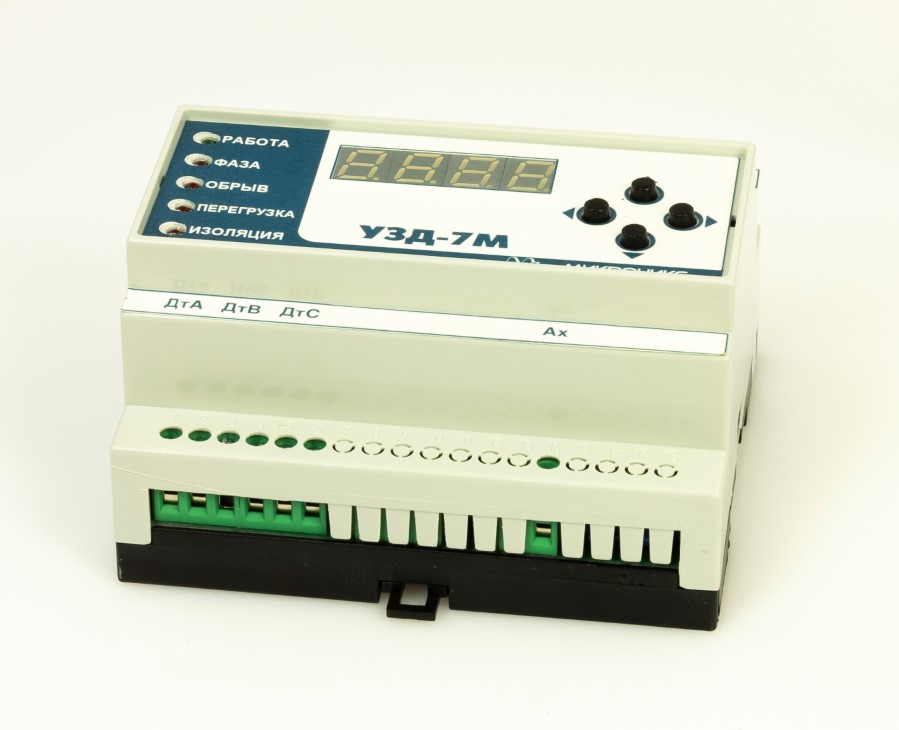

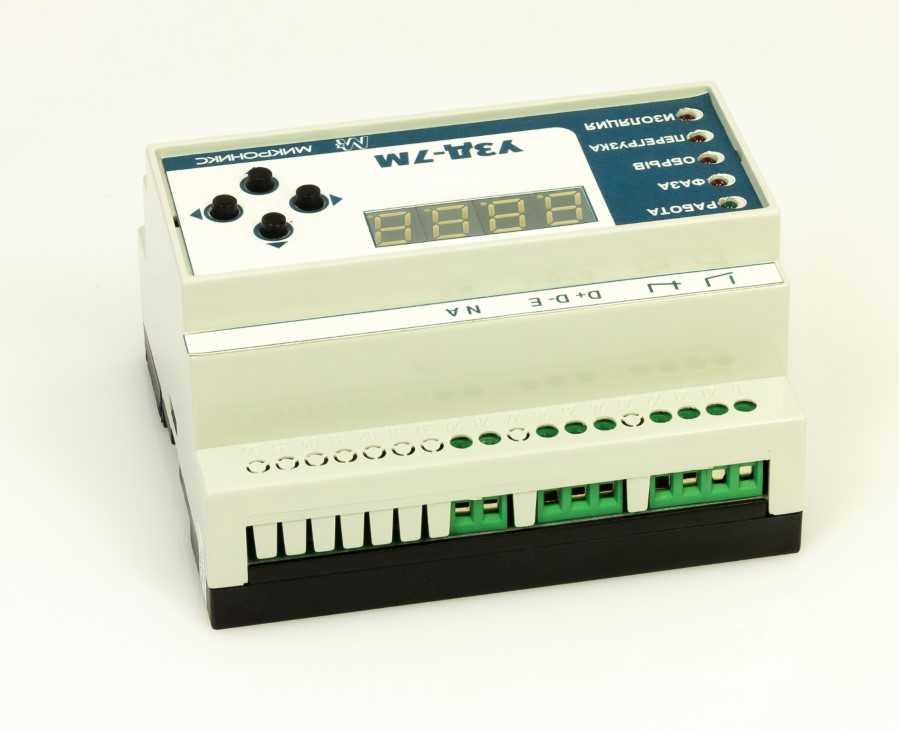

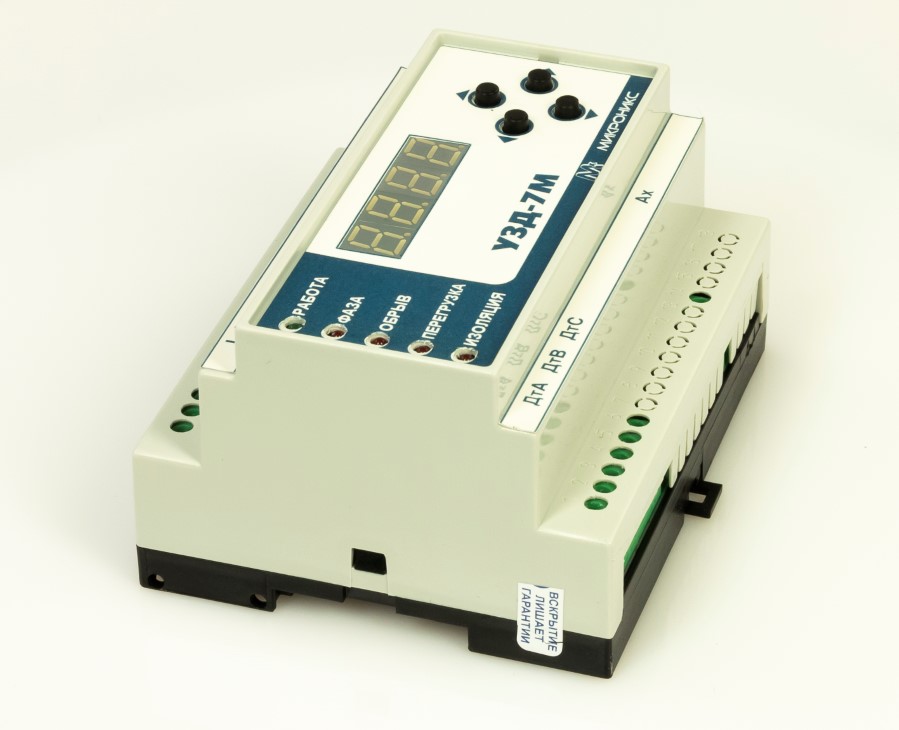

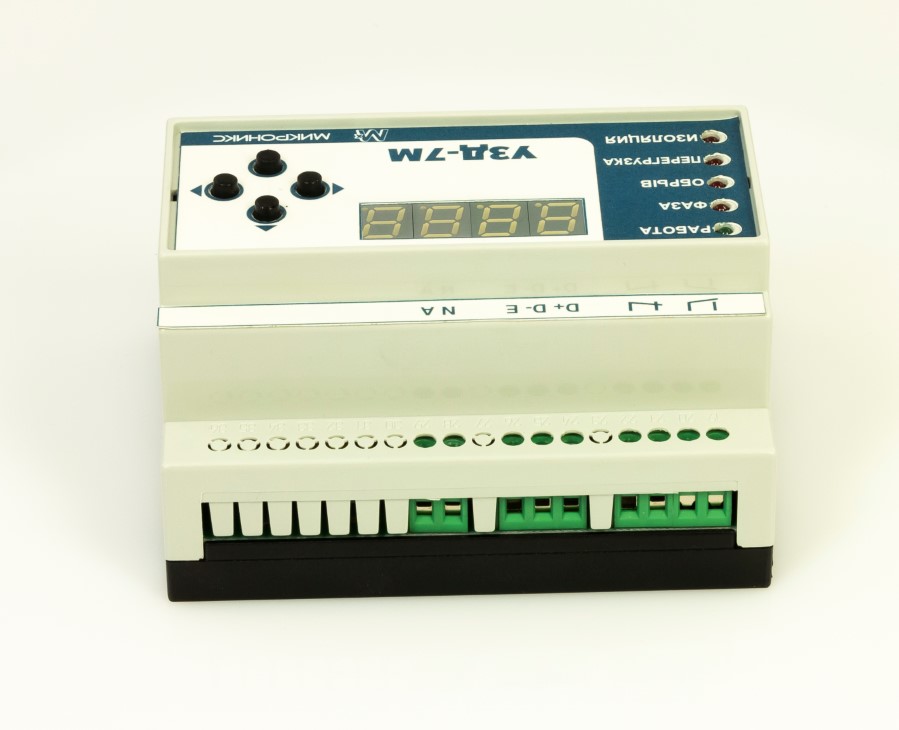

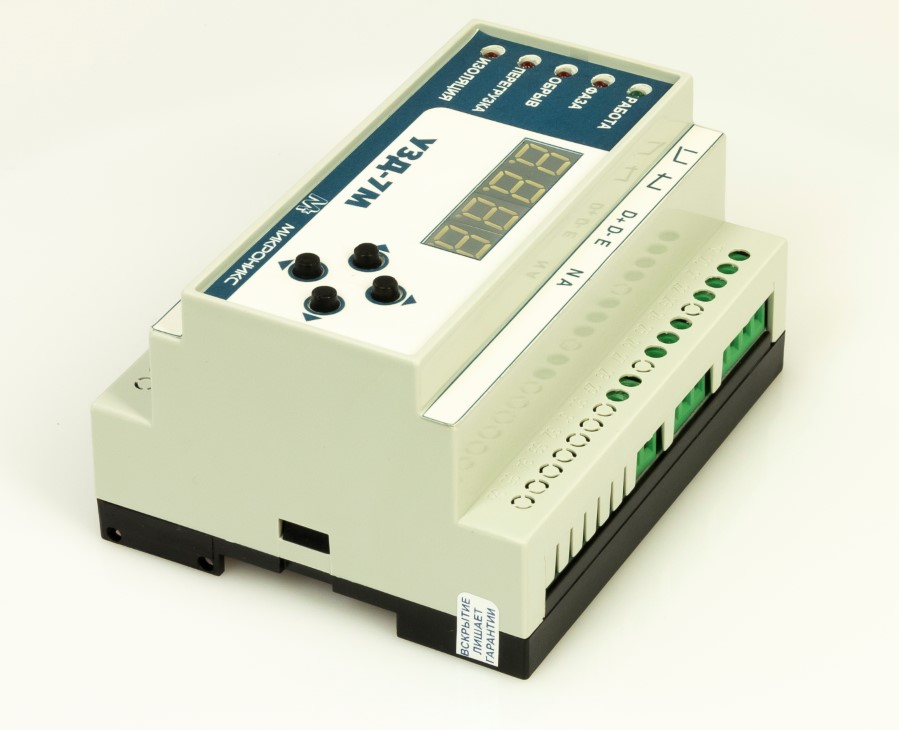

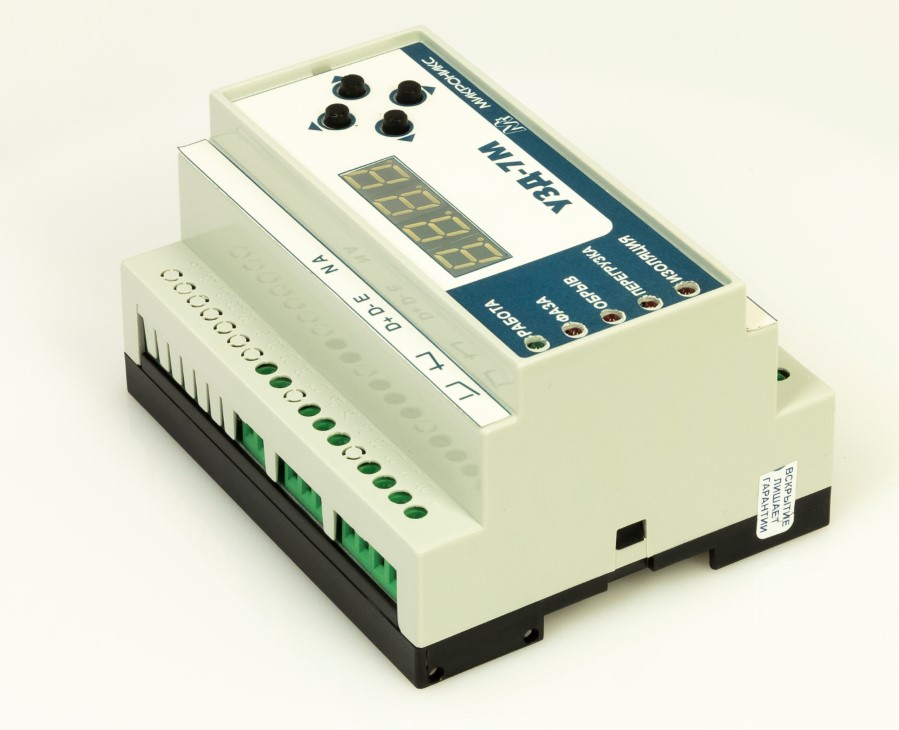

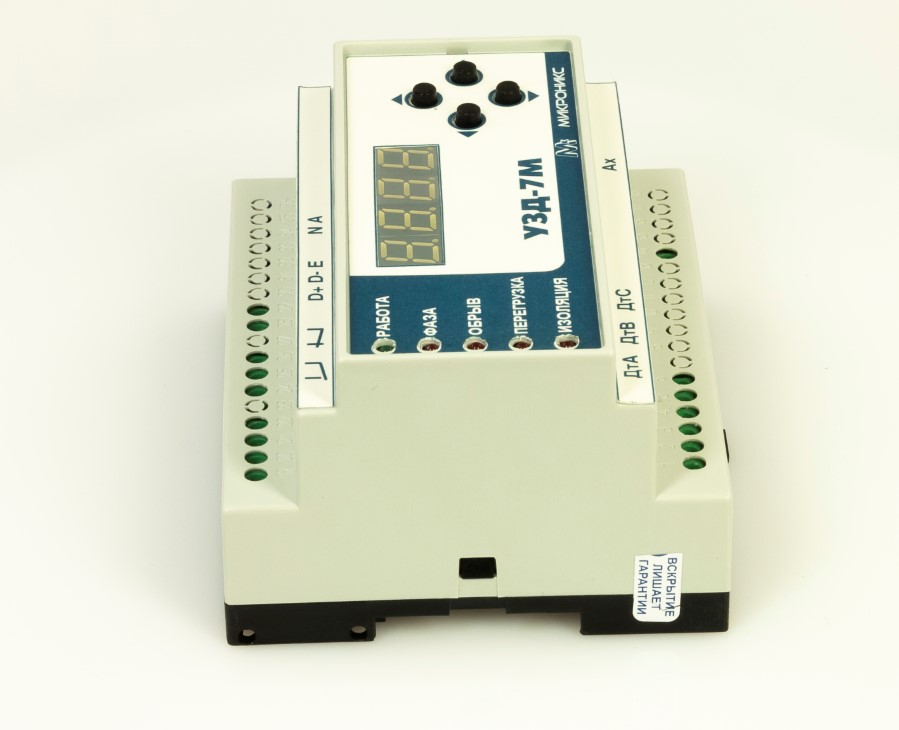

УЗД-7М Устройство защиты двигателя

Предназначение

• Микропроцессорное устройство УЗД-7М (в комплекте с датчиками тока) защищает трехфазные электродвигатели и другие трехфазные нагрузки (рабочие токи от 1,5 до 400 А) от различных видов токовых аварий.
• Исполнение УЗД-7МИ (с интерфейсом) обеспечивает дистанционный мониторинг состояния двигателя.


Устройство защиты двигателя УЗД-7М имеет сертификат соответствия

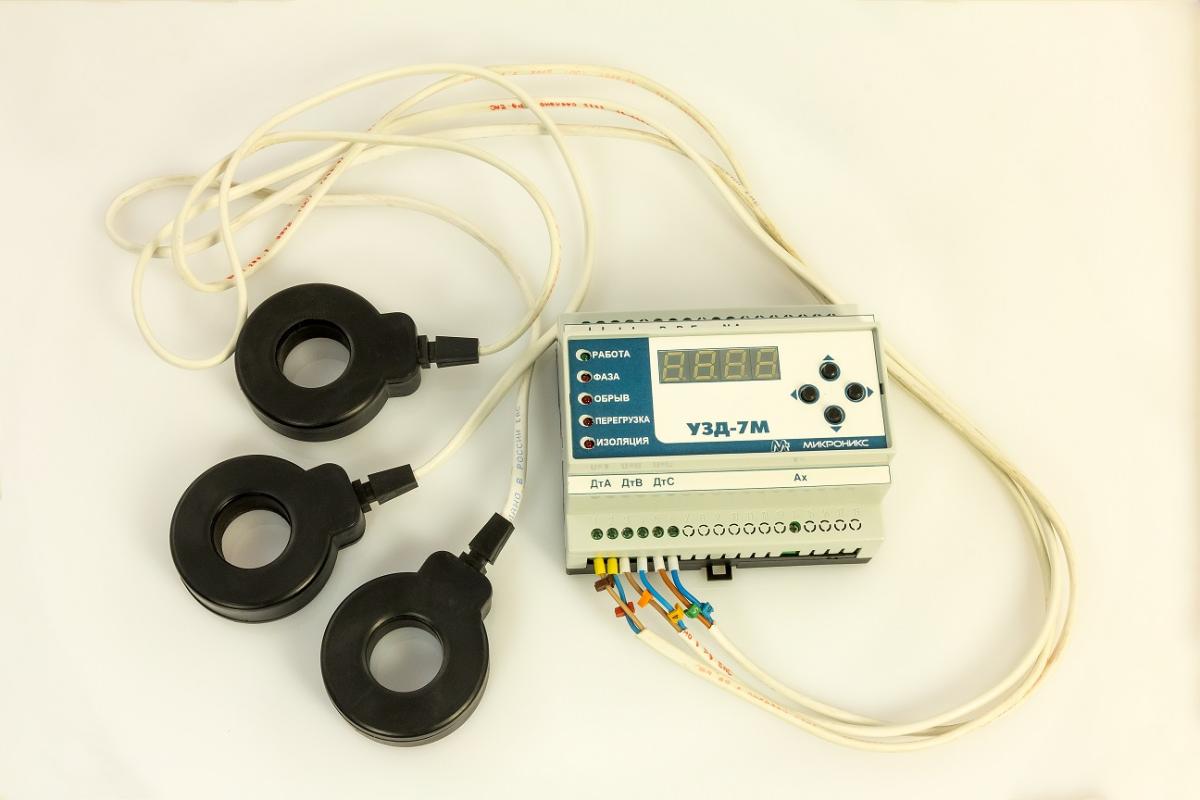

Стандартный комплект поставки

• Устройство защиты двигателя - УЗД-7М - 1 шт.
• Датчик тока - 3 шт.
• Комплект крепления УЗД-7М на плоскость поставляется по спец. заказу.

УЗД даёт защиту для электродвигателя

• От превышения тока по всем фазам.
• От перекоса и обрыва фаз.
• От тепловой перегрузки с учетом тепловой модели двигателя.
• По минимальному току (пропадание момента на валу).
• От несанкционированного изменения уставок (задание пароля).


И ещё 9 функций

• Сигнализация о начале перегрузки.
• Зависимость времени срабатывания защиты от вида неисправности.
• Задержка повторного включения после устранения аварии на заданное время, в том числе блокировка повторного включения до отключения питания.
• Блокировка повторного включения при тяжелых авариях.
• Контроль изоляции двигателя.
• Индикация причины отключения с запоминанием последних аварий.
• Устройство защиты двигателя имеет два изолированных релейных выхода.
• Есть функция непосредственного управления пускателем.
• Возможность оперативного задания токовых и временных установок.

6 важных преимуществ
• Возможность использования УЗД для защиты твердотельных пускателей (время срабатывания около 10 мс).
• Возможность работы при значительных искажениях формы потребляемого нагрузкой тока благодаря вычислению действующих значений токов (возможность работы с устройством плавного пуска).
• Полный контроль потребляемых токов (на каждой фазе установлен собственный датчик тока).                                                                           • Индикация потребляемых двигателем токов исключает необходимость использования отдельного амперметра.
• Отображение причины срабатывания защиты на индикаторе устройства защиты двигателя УЗД-7М.
• Изменение установок, просмотр информации о состоянии УЗД-7М и потребляемых двигателем токах непосредственно с панели устройства защиты электродвигателя.
• Возможность использования УЗД для защиты твердотельных пускателей (время срабатывания около 10 мс).


Для предприятий, имеющих АСУ

Устройство защиты двигателя УЗД-7М подключается при необходимости к существующей на предприятии АСУ через интерфейс RS-485 или RS-232 по протоколу Modbus RTU. При этом обеспечивается считывание информации о потребляемых двигателем токах, о состоянии УЗД-7М, задание установок. Модули связи устанавливаются в изделие опционально.

Программное обеспечение "УЗД-Сервис"

Программа "УЗД-Сервис" предназначена для конфигурирования УЗД-7М (в том числе объединенных в сеть), а также мониторинга аварий и фазных токов двигателей, контролируемых УЗД, в процессе эксплуатации. Программа корректно работает с УЗД-7М с версией 3.28 прошивки и старше, исполняется под управлением ОС Windows XP. Обмен данными с УЗД осуществляется через COM порт компьютера.
