Научно-техническая фирма "Микроникс" закончила работы по запуску автоматики дозирования ингибитора "Акварезалт 1040" в химическом цехе СП ТЭЦ-5 АО «ТГК-11»
Научно-техническая фирма "Микроникс" закончила работы по запуску автоматики дозирования ингибитора "Акварезалт 1040" в химическом цехе СП ТЭЦ-5 АО «ТГК-11».
Система предназначена для постоянного, экономичного дозирования реагента в схему подпитки теплосети. В состав Системы входят:
- панель управления оператора на Щите 2 химического цеха;
- щит управления дозирующими насосами;
дозирующие насосы.
Щит выполнен на отечественном оборудовании и включает в себя:
- сенсорный панельный контроллер СПК110 «Овен»;
- модуль аналогового ввода МВ210-101 «Овен»;
- предназначен для ввода сигналов с расходомеров подпиточной воды и датчиков уровня в баках Акварезалта;
- модуль аналогового вывода МУ210-502 «Овен»;
предназначен для выдачи унифицированных токовых сигналов 4-20 мА на дозирующие насосы Акварезалта.
Ввод параметров и управление установкой осуществляется с панели на щите. Оператору предоставляется возможность задавать плотность Акварезалта, объем импульса дозирующего насоса и следить за параметрами сетевой воды.

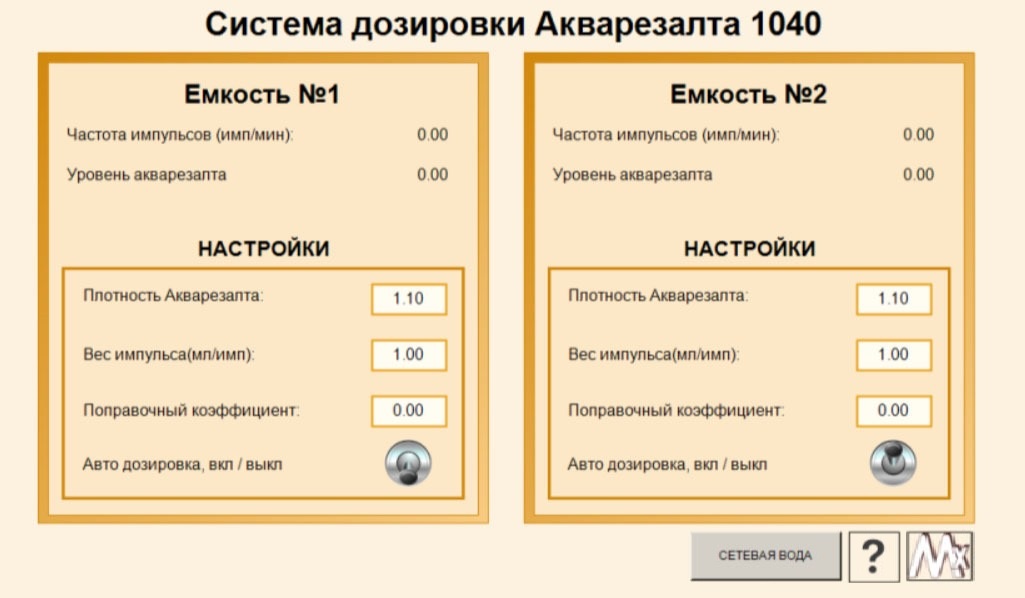

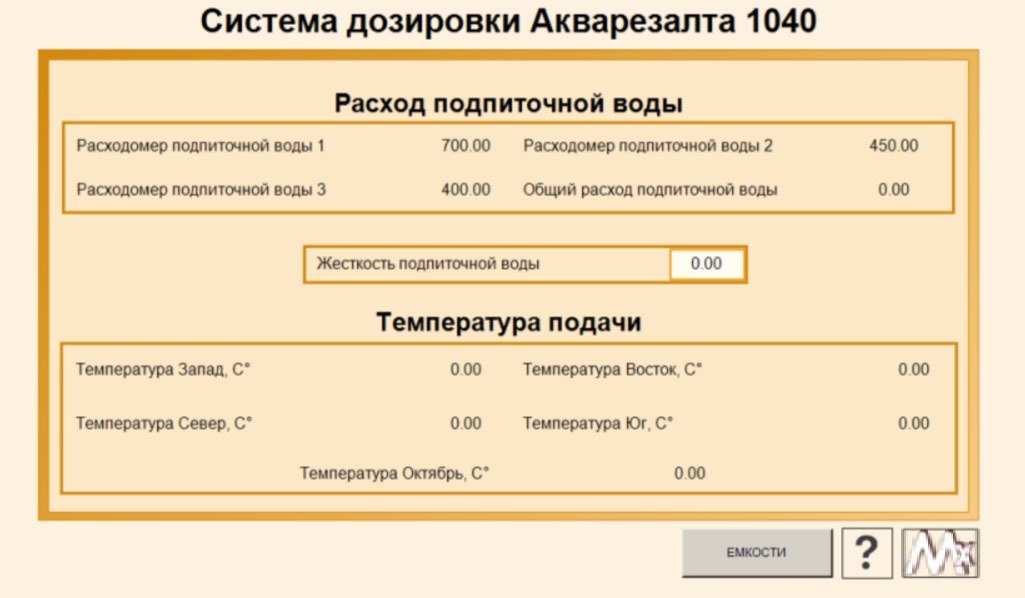

Ниже представлены мнемосхемы
