Разработана и поставлена автоматизированная система управления (АСУ) электроосвещением для нужд ООО «Сибэнергомаш — БКЗ»
В рамках реализации договора с ООО «АлТехно» разработана и поставлена автоматизированная система управления (АСУ) электроосвещением цехов №7, 8, 9, 16 ООО «Сибэнергомаш — БКЗ». Выполнены пусконаладочные работы Системы.
АСУ предназначена для автоматизации процессов управления электроосвещением цехов №7, 8, 9, 16. В состав АСУ входят:
- шкафы управления освещением ШАУ-10-012 (1 шт.), ШАУ-10-013(10 шт.), ШАУ-10-014 (3 шт.), ШАУ-10-015 (4 шт.) в комплекте с прикладной программой управления;
- АРМ оператора (АРМ 1, АРМ 2) в составе персонального компьютера (ПК) со SCADA системой.
Шкафы автоматического управления (ШАУ) построены на базе программируемого реле ОВЕН ПР103-230 и модулей расширения ОВЕН ПРМ-220.1. Шкафы ШАУ соединены с локальной сетью предприятия через интерфейс Ethernet.
На АРМ операторов установлено следующее программное обеспечение (ПО):
- базовое ПО MasterSCADA 4D артикул MPS-MSRT4D-500-ST;
- прикладное ПО для управления освещением.
АРМ1 установлен в АБК цеха №7, на который выведено управление освещением цеха 7.
АРМ2 установлен в АБК цеха №9, на который выведено управление освещением цехов №8, 9, 16.
АРМ оператора выполняет следующие функции:
- автоматическое управление освещением по заданному сценарию, а именно, включение освещения в рабочее время; выключение в нерабочее время и во время перерывов;
- дистанционное управление с АРМ любой группой освещения;
- учет времени работы освещения по группам и цехам;
- контроль состояния системы освещения — индикация включенных групп, исправность сети связи с ШАУ.
Управление освещением осуществляется (без приоритета) либо со щитов ОЩ кнопками, либо дистанционно с АРМ мастера цеха вручную или по заданному сценарию.
Основной режим управления освещением — автоматический по заданному сценарию.

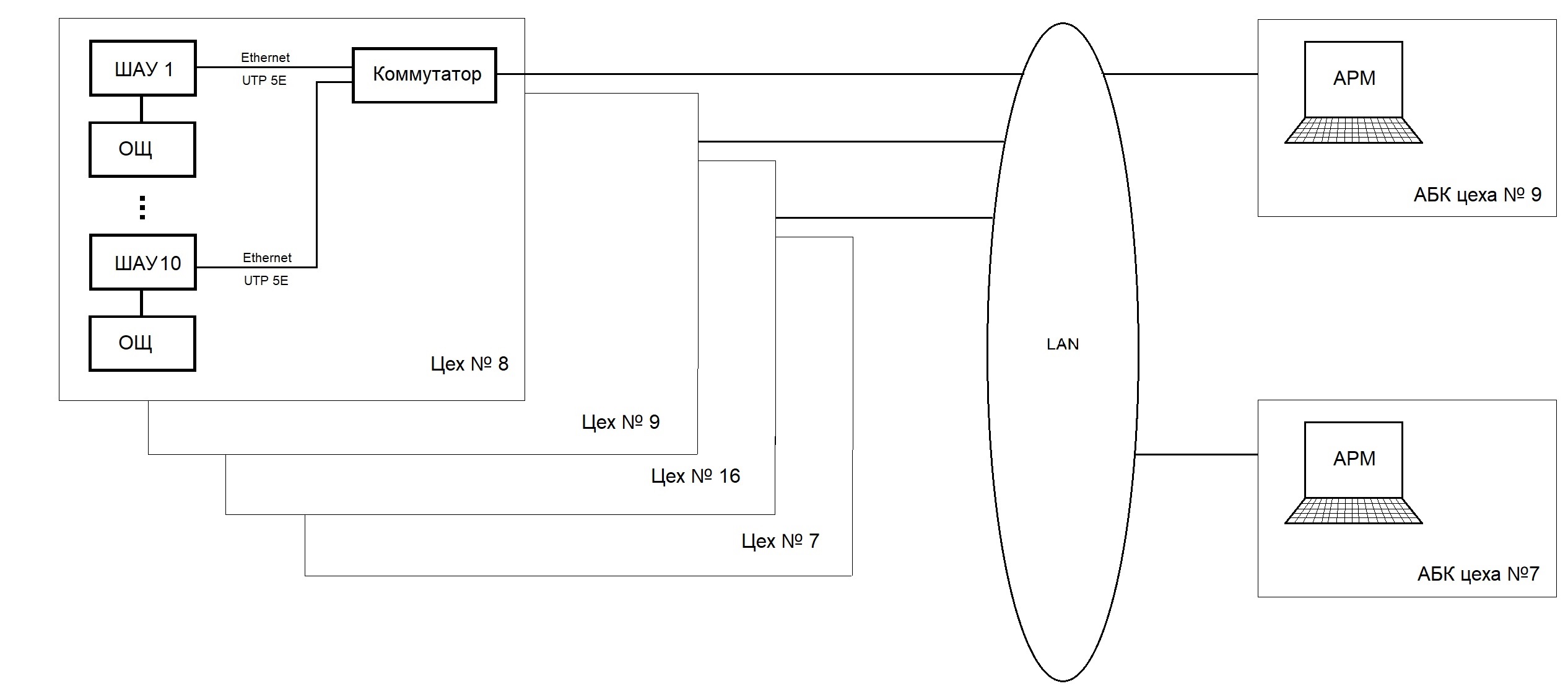

Структурная схема АСУ освещением показана ниже.
