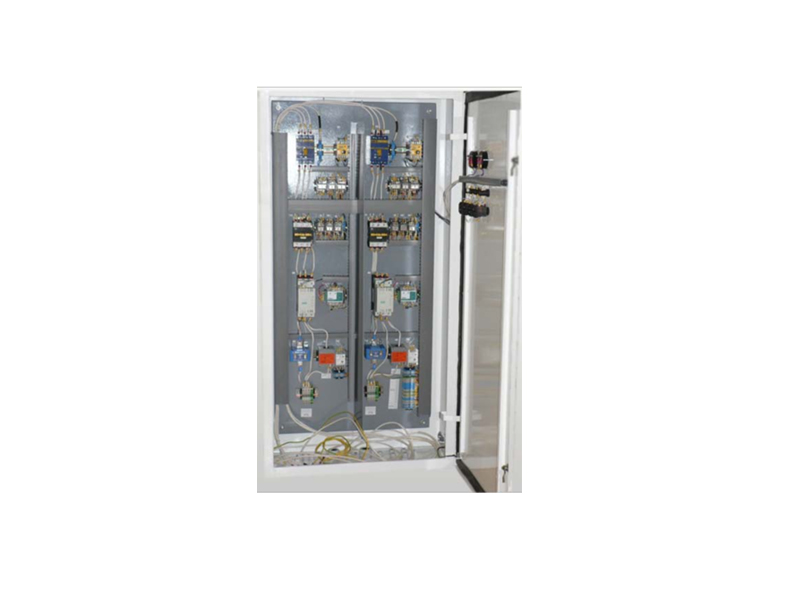

Шкаф насосных агрегатов ШСР-02-2х15кВт

Предназначен для:

управления двумя насосными агрегатами от: шкафа ШАУ, от системы телеуправления, работы в ручном режиме или (в аварийном режиме) от блока контроля уровней жидкости в резервуарах;
защиты насосных агрегатов от перегрузки, короткого замыкания, перекоса фаз, затянутого пуска, повреждения изоляции, перегрева, влаги;
формирования и выдачи сигналов в систему телеуправления.
Включение/выключение насосов осуществляется либо в автоматическом режиме, либо в ручном режиме от кнопок "Пуск-Стоп" на передней двери шкафа. Выбор режима управления осуществляется переключателем  "Авт-Руч".

С целью уменьшения пиковых нагрузок на сеть и двигатели насосов включение/останов агрегатов производится с помощью устройства плавного пуска.

Шкаф осуществляет защиту насосов от следующих неисправностей:

перегрузки электродвигателей насосов;
неправильного порядка фаз питающей сети;
несоответствия напряжения трехфазной питающей сети установленным нормам;
сухого хода насосов;
превышения заданного давления на входе станции;
неисправности выходной магистрали;
аварии датчиков уровня;
пробоя изоляции обмоток электродвигателей насосов.
