Автоматизированная система диспетчерского управления / технического учета электроэнергии (АСДУ) ГКНС-1 п. Федоровский Сургутского района, ХМАО
2006 год
В рамках договора на внедрение АСДУ ГКНС-1 были выполнены следующие работы:
- предпроектное обследование объекта
- разработка ТЗ
- проектирование (разработка проектно-сметной документации)
- монтаж оборудования системы без остановки объекта
- пусконаладка системы без остановки объекта
Назначение
Автоматизация головной канализационной насосной станции (ГКНС-1) и рабочего места диспетчера центральной диспетчерской УТВиВ №2 п. Федоровский.
Объекты управления ГКНС-1
- 4 насоса перекачки стоков 3 насоса СМ-150-125-315 (45 кВт) и один насос Grundfos S 1264 НЗС 511 (28 кВт)
- дренажный насос (1,5 кВт)
- 3 заслонки (входная Ду600 и две выходных Ду300)
Цели внедрения
- повышение качества ведения технологического режима ГКНС-1 и его безопасности за счет точности измерения и регулирования технологических параметров
- технический учет стоков и электроэнергии
- повышение оперативности действий персонала
- повышение надежности системы управления объектом снижение материальных затрат на обслуживание объекта в связи с исключением дежурного персонала на ГКНС-1
Функции
- автоматическое ведение технологического режима ГКНС-1 (сбор информации, технологические защиты и блокировки) в соответствии с технологическим регламентом
- дистанционное наблюдение и управление работой ГКНС-1
- архивирование информации с целью последующего использования для анализа работы ГКНС-1 и формирования отчетной документации
Система предусматривает работу ГКНС-1 как автономно, так и при участии диспетчера ЦДС. При автономном управлении осуществляется автоматическая откачка стоков, выравнивание моторесурса насосов, защита оборудования в аварийных ситуациях.Диспетчер имеет возможность дистанционного управления ГКНС-1 вручную со своего АРМ.
Структура
Система условно делится на нижний (управляющий) и верхний (информационно-вычислительный) уровни.
Нижний уровень управления (расположен на ГКНС-1) включает в себя:
- шкаф автоматического управления ШАУ (автоматическое управление и защиту насосов перекачки стоков);
- шкаф автоматики информационный ШАИ (сбор информационных сигналов с технологического и другого оборудования, обработка и передача сигналов на верхний уровень, а также передача управляющих воздействий с верхнего уровня на нижний);
- шкаф управления дренажным насосом МШУ.
Верхний уровень – автоматизированное рабочее место (АРМ) диспетчера на базе РС-совместимого компьютера (расположен в ЦДС). Предназначен для визуализации передаваемой информации, её обработки, хранения, а также для оперативного управления технологическим объектом, анализа работы ГКНС-1 и формирования отчетной документации. АРМ выполнен на базе SCADA «КРУГ-2000» (НПФ «Круг» г. Пенза). АРМ ведет протокол событий с привязкой по времени, формирует графики измеряемых параметров и сменные отчеты.
Канал связи – радиоканал УКВ. Тип радиостанций «ЗАРЯ-АТ».

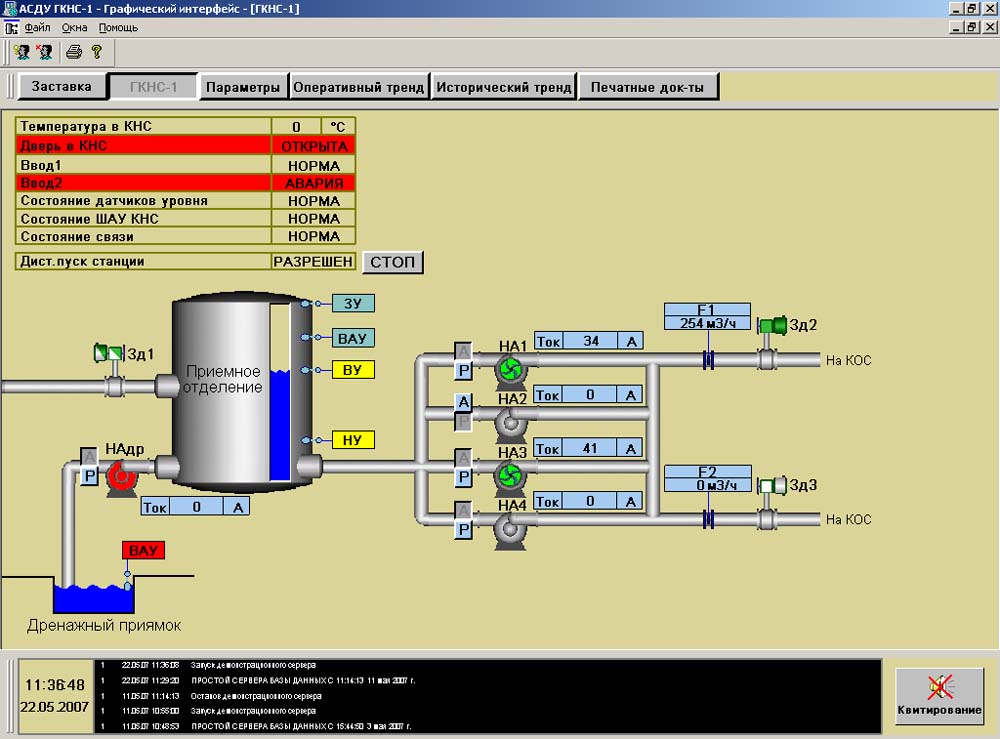

Мнемосхема оператора ГКНС-1
Графики измеряемых параметров на экране оператора АРМ

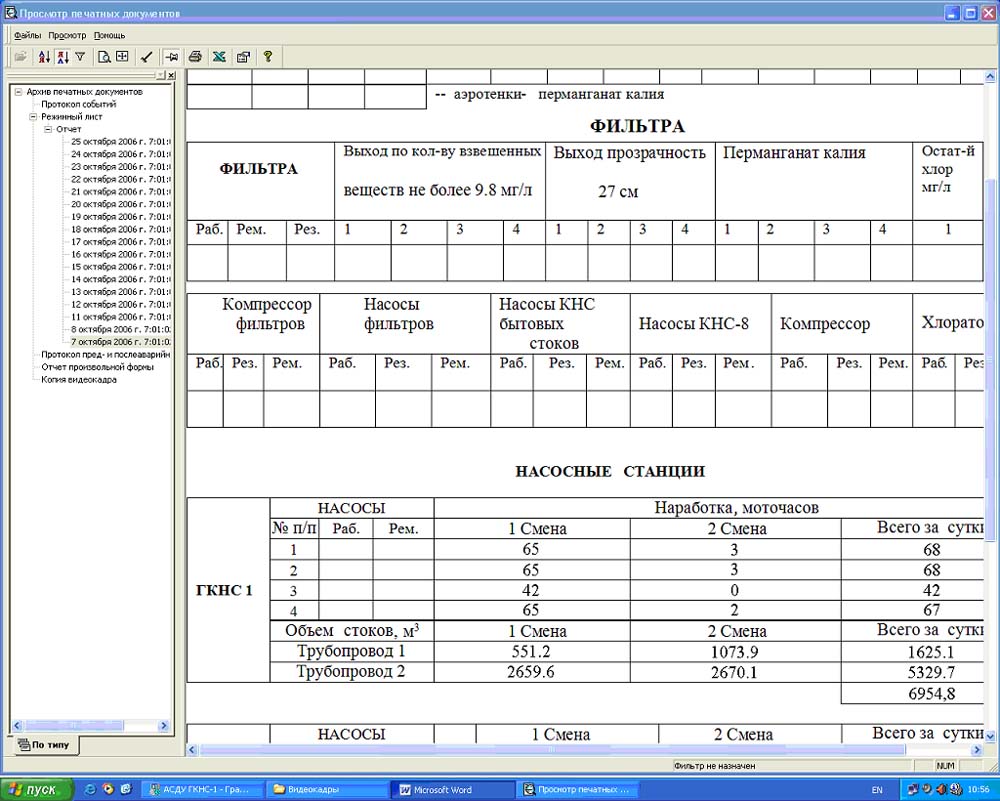

Формирование сметной отчетности на экране оператора АРМ
Преимущества
Особенностью построения системы является структурирование нижнего уровня в соответствии с выполняемыми функциями, которые можно разделить на три группы:
- автоматическое управление основным оборудованием (сетевыми насосами),
- автоматическое управление вспомогательным оборудованием (дренажным насосом),
- сбор информации по всей станции (учет электроэнергии, учет стоков, входная дверь и т.п.).
Соответственно шкафы автоматики нижнего уровня разделены на три независимых шкафа (ШАУ, ШАИ и МШУ). ШАУ имеет отдельный контроллер, управляющий сетевыми насосами по технологическому алгоритму. МШУ управляет дренажным насосом с помощью простых и надежных устройств контроля уровня в дренажном приямке. На ШАИ возложена функция сбора информации со всей ГКНС-1, алгоритм которой заложен в отдельном коммуникационном контроллере. Такое построение системы обеспечивает независимое управление каждой группой оборудования и, тем самым, повышение надежности системы в целом.
Измеряемые и отображаемые параметры
- состояние двух вводов электроэнергии (норма – авария)
- потребляемая электроэнергия по двум вводам
- токи потребления двигателей насосов (4 насоса перекачки стоков и 1 дренажный)
- состояние двигателей (включен – отключен – авария)
- статус насоса (основной – резервный – сохраняемый)
- состояние переключателя вида управления каждого насоса (ручной – автоматический)
- состояние задвижек (открыта – закрыта – в движении)
- расход стоков по двум напорным трубопроводам
- температура воздуха в помещении ГКНС-1
- состояние двери ГКНС-1 (открыта – закрыта)
Количество сигналов
- дискретные входные сигналы (DI) 23
- дискретные выходные сигналы (DO) 10
- аналоговые входные сигналы (AI) 3
- цифровые входные сигналы 7
