Низкотемпературные LED-драйверы

ООО НТФ "Микроникс" предлагает поставку низкотемпературных LED-драйверов в форм-факторе и размерах Заказчика, в том числе, в комплекте с источником аварийного резервного питания.



Мы готовы изготовить по Вашим требованиям платы LED-драйверов со следующими параметрами:



Параметр



Значение

Питающее напряжение, В



110...250 (возможен выбор в диапазоне 24...300)

Частота питающей сети, Гц



0...60 (в т.ч., постоянное напряжение)

Мощность (входная), Вт



15...70

Напряжение выхода, В



24...30 (можно любое в разумных пределах)

Выходной ток, А



0,3….2,2

Коэффициент мощности



0,92...0,98 (зависит от мощности)

КПД, %



87...91

Пульсации светового потока, не более %



5 (типичное 1...3)

Температурный диапазон, °C



минус 60...+50

Конструктив и габариты



по согласованию с заказчиком



Возможно исполнение платы с встроенным источником аварийного резервного питания и аккумуляторной батареей. Батарея имеет следующие параметры:



Параметр



Значение

Ёмкость, мА*ч



3000

Тип аккумуляторов



18650 * 4 шт

Напряжение номинальное, В



12

Напряжение цепи подогрева, В



220, частота 0...60 Гц

Температура включения подогрева, °C



+15

Температурный диапазон, °C



минус 60...+50



Время автономной работы определяется установкой значения тока в аварийном режиме. Заводское значение аварийного тока - ½ от номинального, либо (0,2-1) от номинального по запросу Заказчика. Время автономной работы в часах примерно равно 0,8*(36/Вых.мощность LED-драйвера). Типовое значение — не менее 1 ч.

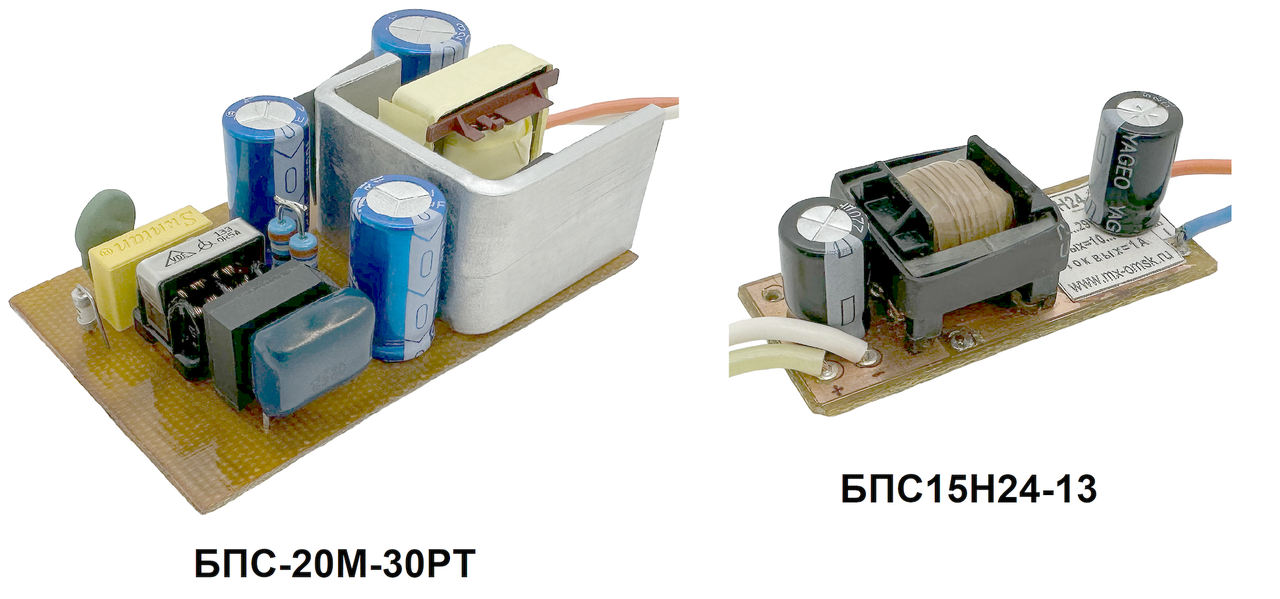

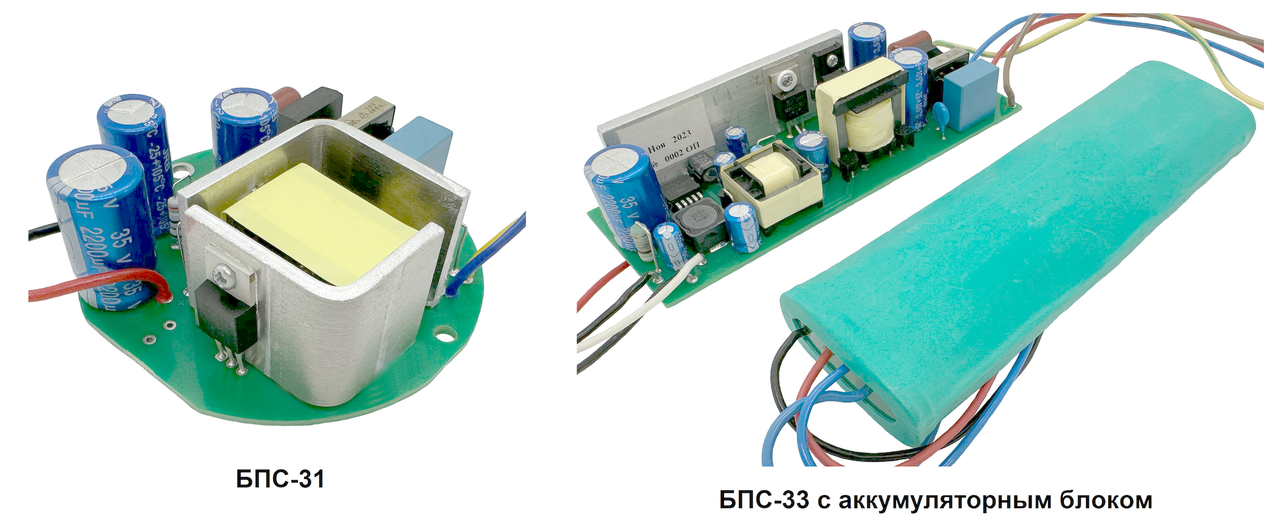

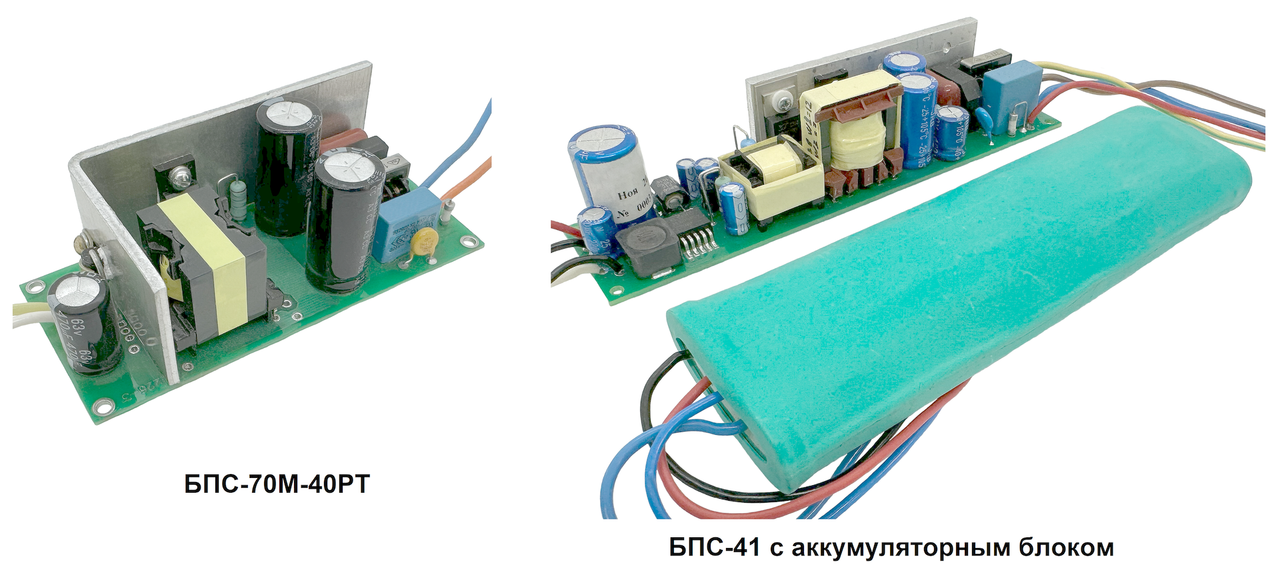

В уже выпускаемой линейке устройств имеются как драйверы, работающие только от основного освещения (БПС-31 / БПС-30РТ / БПС-40РТ), так и работающие дополнительно от блока аварийного аккумуляторного питания (БПС-33 / БПС-41). Также имеются драйверы, работающие на постоянном напряжении — БПС15H12-13 / БПС15H24-13.



Помимо драйверов, в линейке устройств появился комплект бесперебойного питания. Одним из главных преимуществ комплекта является то, что он не включает в себя драйвер питания светодиодного светильника, а подключается между уже существующими LED-драйвером и LED-панелью.

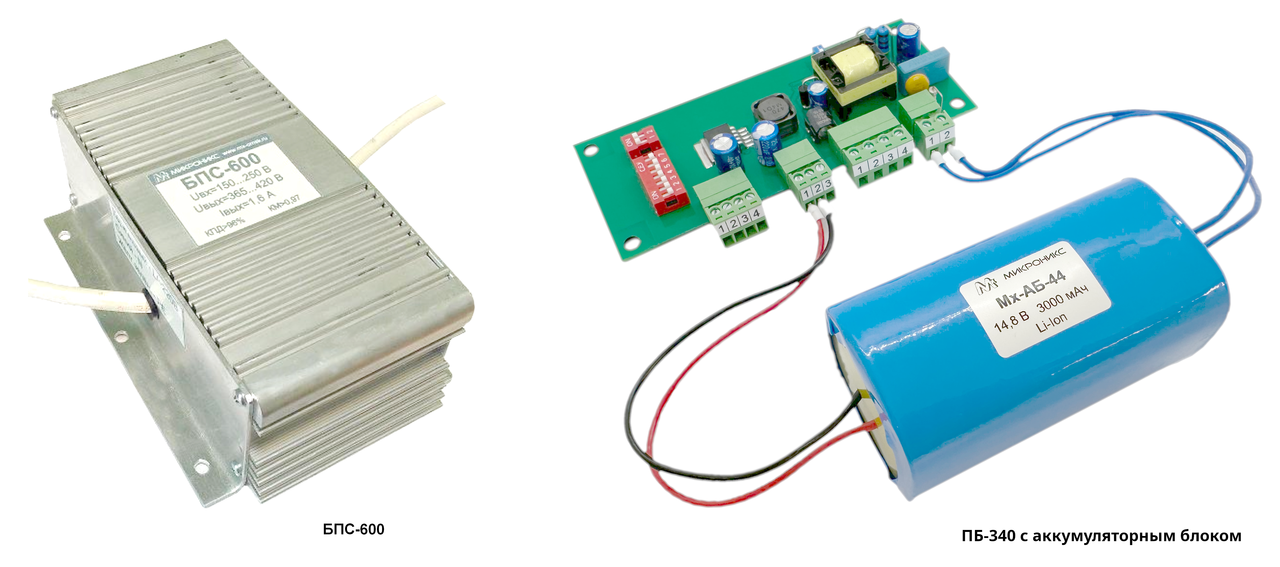

В состав комплекта входят: плата бесперебойного питания (ПБ-340) и аккумуляторный блок (АБ-44).

Функции платы бесперебойного питания:

  • работа от переменного и постоянного напряжения;

  • наличие защиты от смены полярности при питании постоянным напряжением;

  • наличие заряда и обогрева аккумуляторного блока.



Особенность платы ПБ-340 — установка выходных напряжения и тока с помощью DIP-переключателей.



Одной из интересных разработок является блок питания светодиодного светильника — БПС-600. Блок питания применяется для мощных прожекторов с применением последовательно соединенных светодиодных матриц или отдельных светильников мощностью 50 Вт или 100 Вт и суммарным напряжением питания в пределах 365-445 В и током 1,25-1,5 А.

БПС-600 единственный из всех приведенных драйверов поставляется в корпусе, поэтому он может быть расположен отдельно от светильников. Это позволит производить его замену, ремонт или плановое обслуживание без проведения работ на высоте.



Основные характеристики драйверов:



Параметр





БПС-31

БПС-33

БПС-41

БПС-30РТ

БПС-40РТ

БПС15H12/ БПС15H24

БПС-600

Напряжение

питания драйвера, В

100-250

125-250

═10...18 / ═19...29

170-250

Частота переменного тока, Гц

50

-

50

Номинальная

мощность потребления, Вт

40 / 50 / 60

20 / 40

25 / 50

20 / 30 /40

40 / 50 / 60 / 70

15

500-650

Выходное напряжение, В

30

30

24

25...45

30...45

10...15

365-445



Ток на выходе драйвера, А



1,20 / 1,45 / 1,88



0,6 / 1,2



1,0 / 1,8



0,4...0,7 / 0,7...1,0

0,7...1,0 / 0,7...1,3 / 0,8...1,6 / 0,9...1,9



1,0



1,25-1,5

Коэффициент мощности,

не менее

0,92

-

0,95

КПД, не менее %

85

80

95

Коэффициент

пульсаций светового потока

при номинальном напряжении

питания, не более %



5

Диапазон рабочих

температур, °С

минус 60...+50

Выходной ток при работе

от аккумулятора, А

-

1/2 от номинального

1/2 от номинального

-

-

-

-

Габаритные размеры, мм



82х76х28

135х47,5х28

150х35х28

85х50х35

114х50х40

64х23х25

110х65х175



Основные характеристики комплекта бесперебойного питания:



ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПЛАТЫ ПБ-340

Параметр

Исполнение платы ПБ-340

переменное напряжение

постоянное напряжение

Параметры питания платы

Напряжение питания, В

160...260

110...275

Входной ток, не более, А

0,2

0,3

Мощность потребления, не более, Вт

30

Выходной ток зарядного устройства, мА

120 ± 20%

Выходные параметры платы

Максимальное выходное напряжение (устанавливается переключателем), В

24 / 30 / 36

Выходной ток (устанавливается переключателем)

(0,1…0,8) А с шагом 0,1 А

Типовое время работы от АБ, не менее, мин

60

Мощность, не более, Вт

30

Параметры автономного режима (питание от АБ)

Напряжение питания АБ, В

12

Максимальное напряжение питания АБ, В

16,8

Выходные параметры системы подогрева аккумулятора

Напряжение подогрева, В

равно «Напряжение питания ПБ»

Ток подогрева, не более, А

0,1

Мощность подогрева, не более, Вт

13

Условия эксплуатации

Степень защиты по ГОСТ 14254-96

IP00

Диапазон рабочих температур, °С

минус 60...+50



ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ АККУМУЛЯТОРНОГО БЛОКА АБ-44

Параметр

Значение

Аккумулятор

Номинальная ёмкость, мА*ч

3000

Время зарядки аккумулятора от платы ПБ-340 до номинальной ёмкости, не менее, час

40

Тип аккумулятора

Li-Ion

Выходное напряжение, В

12 ± 10%

Безопасный ток заряда, мА

120 ± 10%

Количество единичных элементов в сборке, шт

4

Система подогрева аккумулятора

Напряжение подогрева, В

равно «Напряжение питания ПБ»

Ток подогрева, не более, А (установившийся режим)

0,1

Ток подогрева, не более, А (включение при минус 60 °С)

1 (кратковременно, менее 1 мин)

Мощность, не более, Вт

13





Примеры готовых работ
