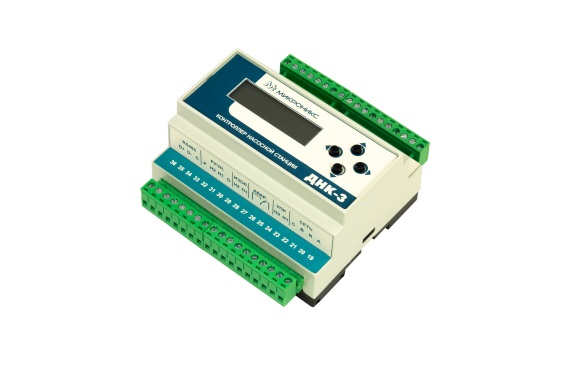

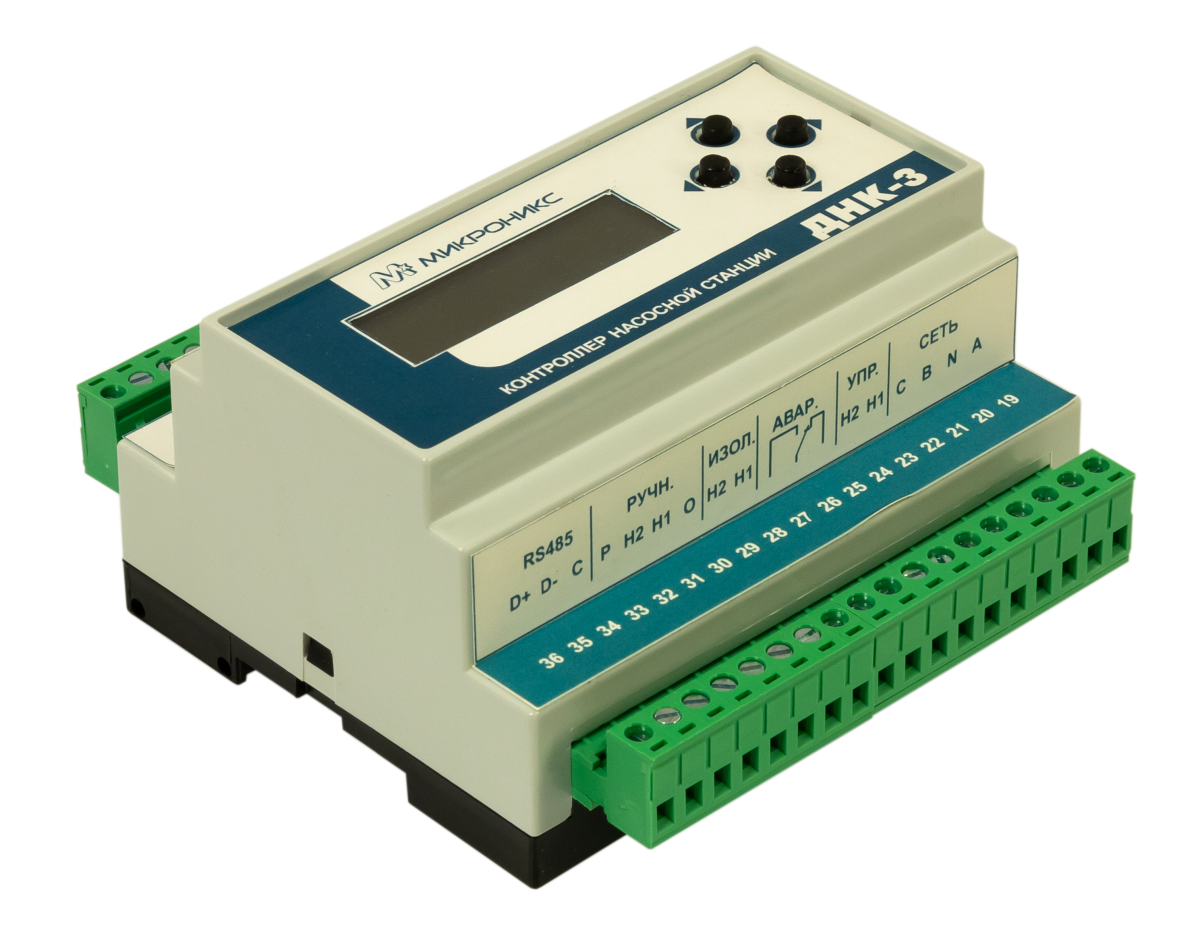

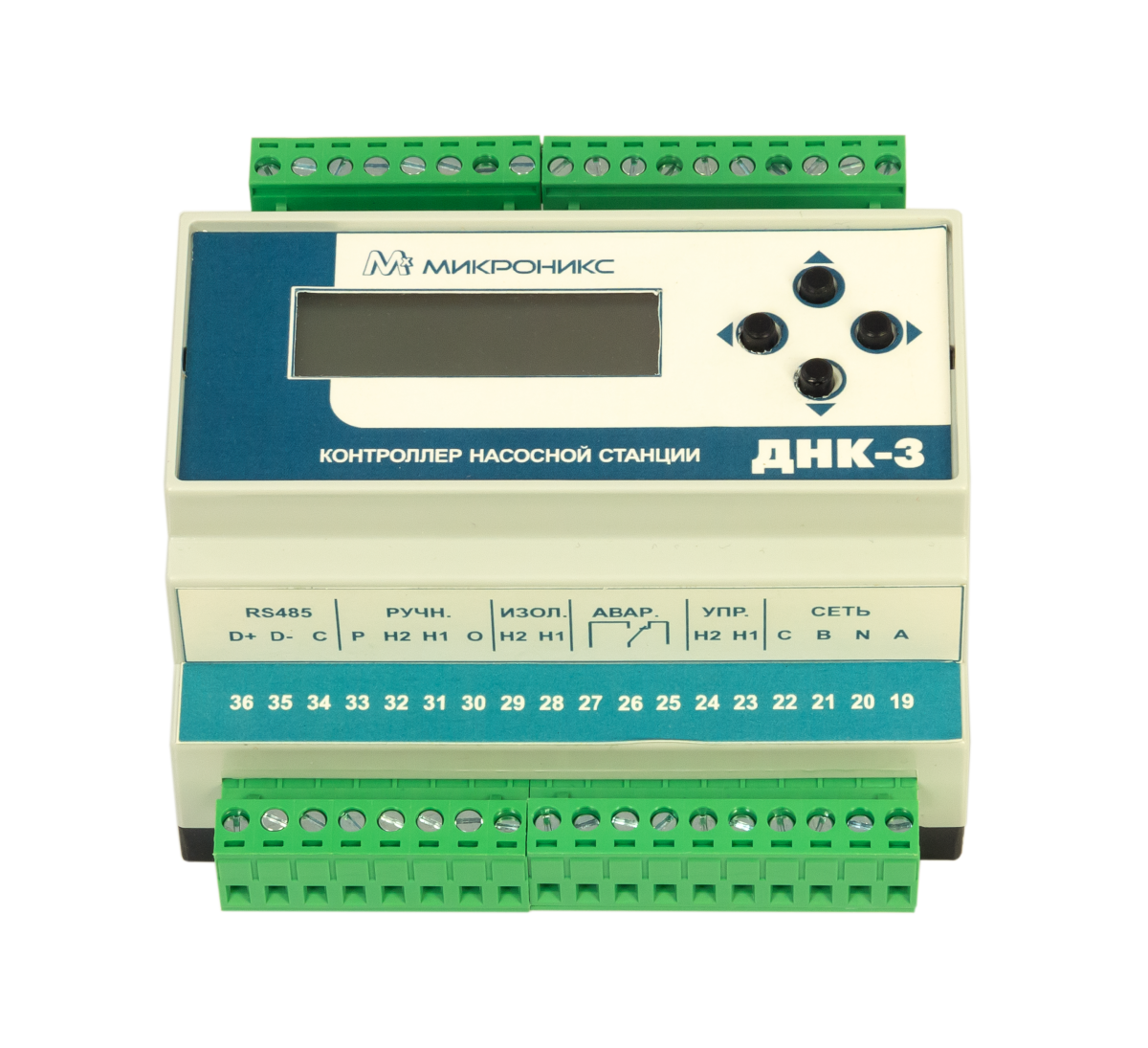

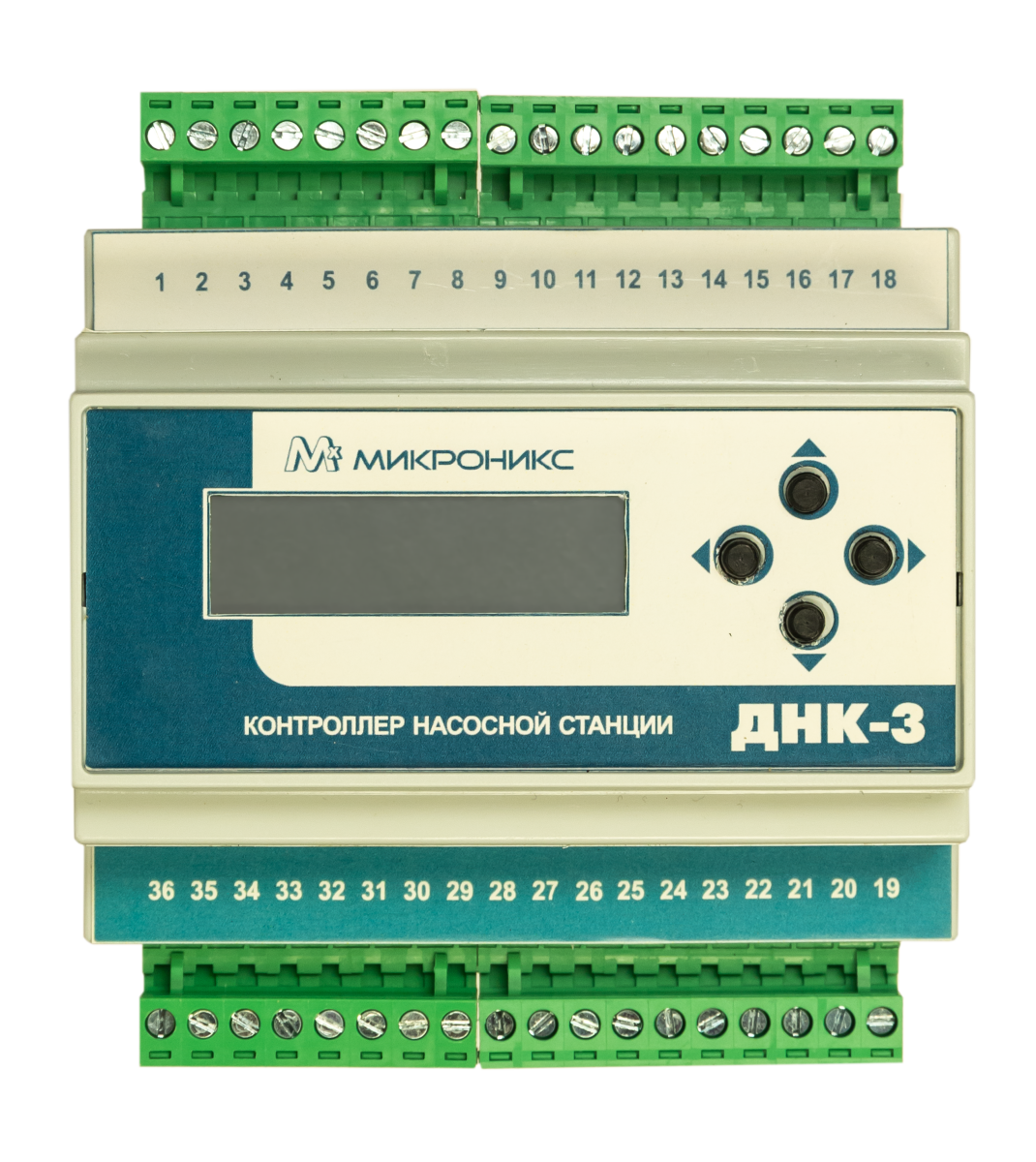

ДНК-3 Контроллер насосной станции

ДНК-3 предназначен для управления двухнасосной канализационной станцией (КНС) в автоматическом режиме. ДНК-3 полностью заменяет ранее выпускавшийся для этой же цели ДНК-2. По сравнению с ДНК-2 у ДНК-3 изменился внешний вид, добавились входы ручного управления и проверки изоляции, появилась возможность дистанционного управления насосами, введены пробные пуски долго не включавшихся насосов.

Основной функцией ДНК-3 является поддержание уровня в резервуаре в заданных пределах и защита двигателей погружных насосов от аварий.

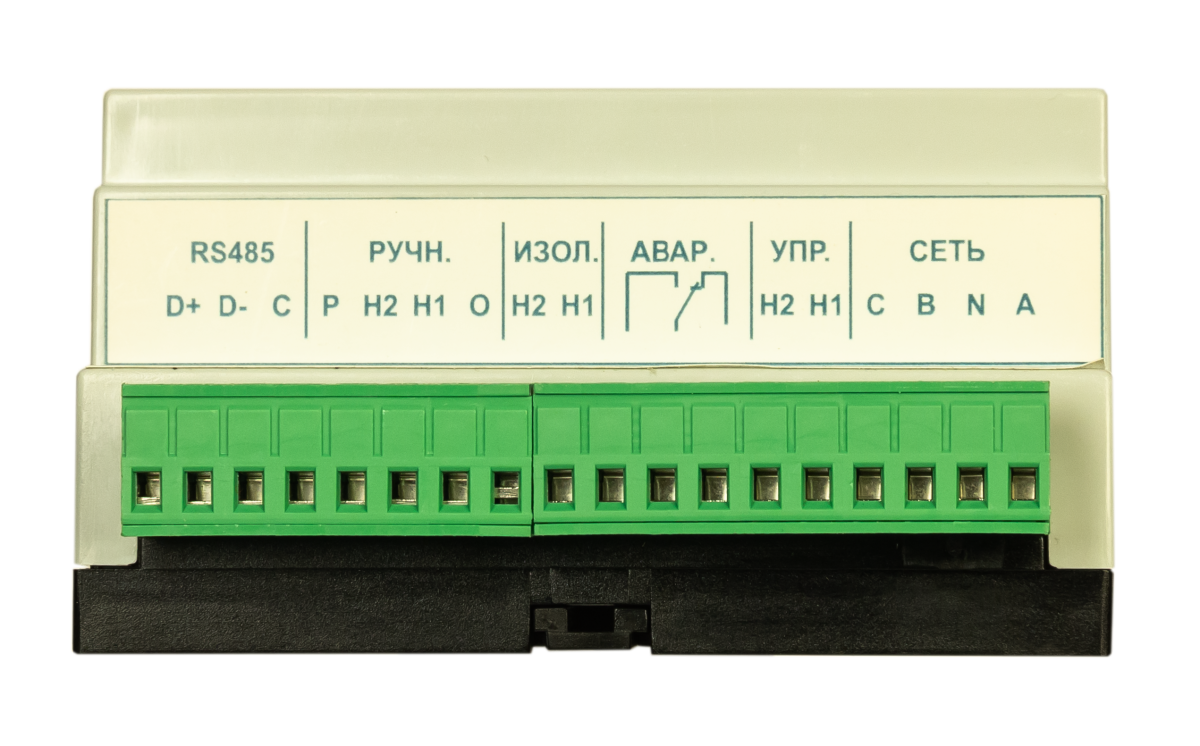

Входные сигналы:

• 4 датчика уровня с переключающимся (замыкающимся) контактом;
• 2 датчика температуры двигателей;
• 2 датчика влажности двигателей;
• трехфазная питающая сеть;
• 2 входа ручного управления;
• 2 входа проверки изоляции.

Выходные сигналы:

• 2 выхода управления контакторами (сухой контакт);
• реле "Авария" (сухой контакт).

Алгоритм работы ДНК-3 включает в себя практически все, что может понадобиться для управления двухнасосной КНС.

В памяти ДНК сохраняются последние неисправности насосов, датчиков уровня, питающей сети, момент их возникновения и продолжительность, а также наработка моточасов насосов.

При необходимости насосами можно управлять вручную с панели шкафа управления, либо дистанционно. И в том и в другом случае ДНК блокирует недопустимые действия оператора. Так, например, не удастся включить неисправный насос или выключить насос при переполнении резервуара.

Для дистанционного управления (подключения к системам АСУТП) в ДНК должен быть установлен модуль интерфейса RS485 (модификация ДНК-3И). При этом появляется возможность дистанционно наблюдать за состоянием КНС и управлять работой как ДНК, так и насосов. Используется протокол ModBus RTU.

Контроллер насосной станции ДНК-3 имеет сертификат соответствия
