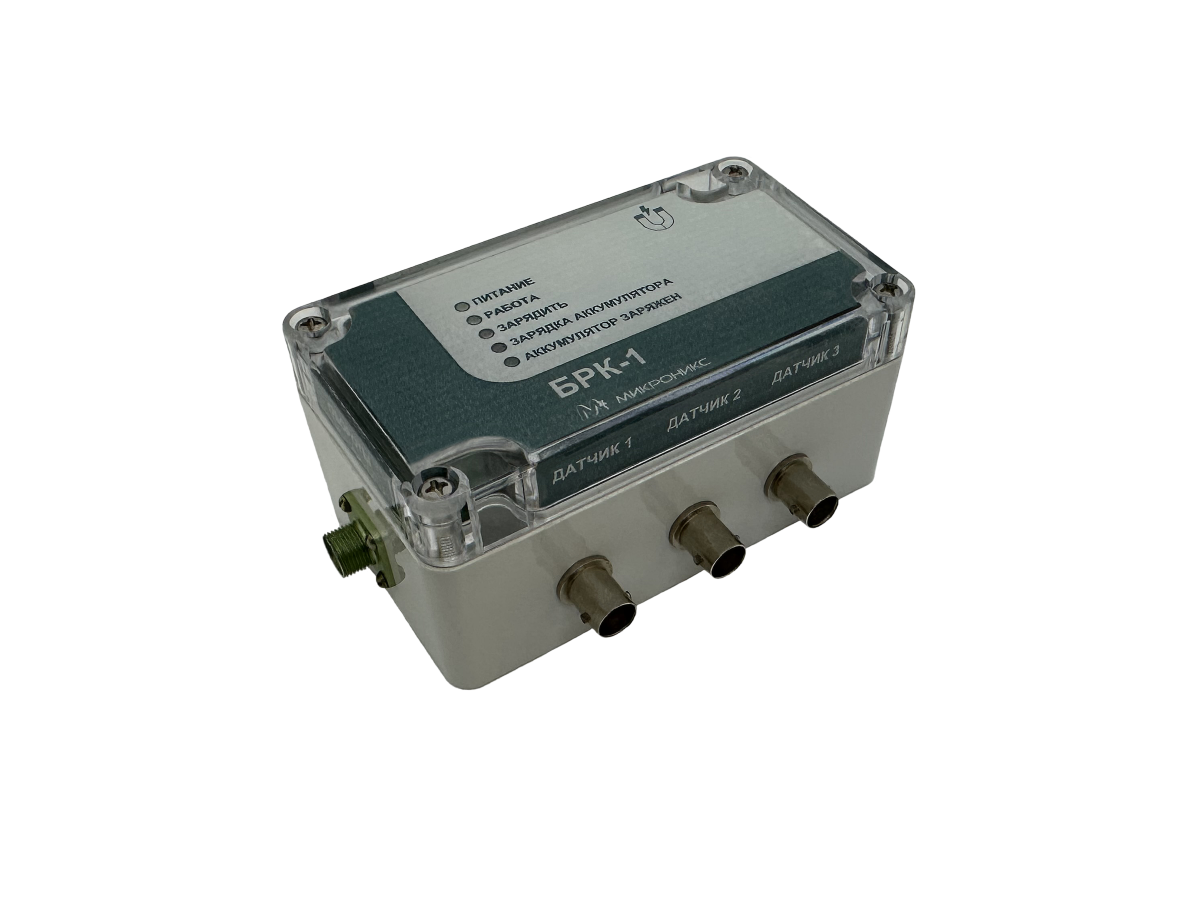

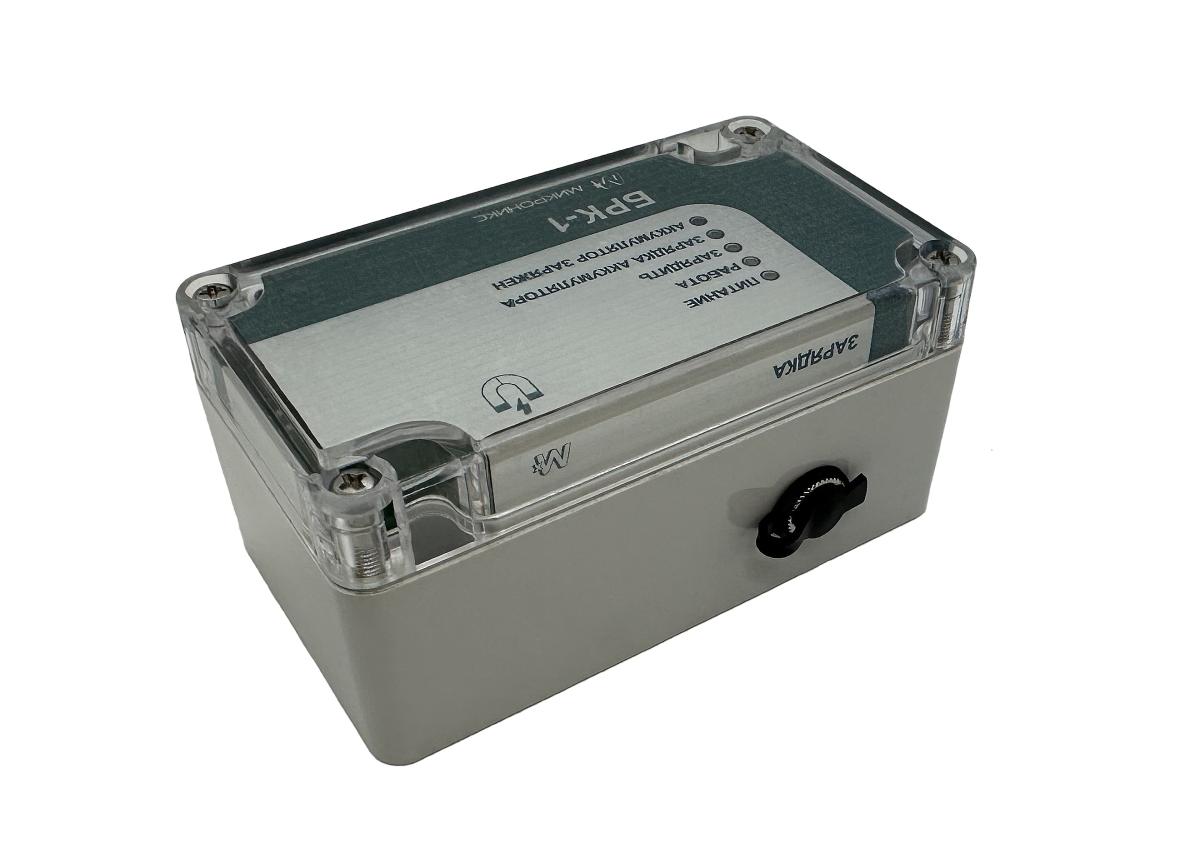

БРК-1 Блок радиоканала
Многоканальный блок радиоканала БРК-1 предназначен для сбора данных, поступающих от датчиков виброускорения с интерфейсом IEPE (ICP) и передачи этого сигнала по стандартному Wi-Fi радиоканалу для последующей обработки аппаратурой вибродиагностики. Одновременно с сигналами виброускорения по отдельному каналу принимаются сигналы от импульсного датчика оборотов.
Блок состоит из трёх изолированных каналов виброускорения и канала оборотной частоты. Блок питается от встроенного аккумулятора, который периодически подзаряжается от сети ~230В с помощью прилагаемого адаптера.
Блок монтируется на корпус контролируемого механизма с помощью магнитного крепления, встроенного в его основание.
Область применения БРК-1 – работа в качестве устройства сбора данных в виброизмерительных и вибродиагностических систем.
Наименование параметра
| Значение |
Количество каналов сбора данных о виброускорении
| 3 шт |
Количество каналов сбора данных об оборотной частоте
| 1 шт |
Частота дискретизации сигналов
| 48 кГц |
Ширина полосы частот канала виброускорения
| 10 кГц |
Время сбора данных (длительность пакета), задаётся
| 1-10 с |
Разрядность АЦП в каналах виброускорения
| 16 |
Время автономной работы при полностью заряженном аккумуляторе
| >10 ч |
Напряжение питания зарядного устройства
| ~230 В |
Тип сменного аккумулятора
| 18650, 3400 мА·ч |
Время заряда, максимальное
| 4 ч |
Диапазон рабочих температур
| минус 10 - +50 °С |
Диапазон температур для заряда аккумулятора
| +5-40 °С |
Дальность устойчивой связи
| 10 м |
Допустимое значение статического потенциала
| 500 В |
Степень защиты корпуса по ГОСТ 14254-2015
| IP 65 |
Габариты
| 115х55х65 мм |
Масса, не более
| 125 |
