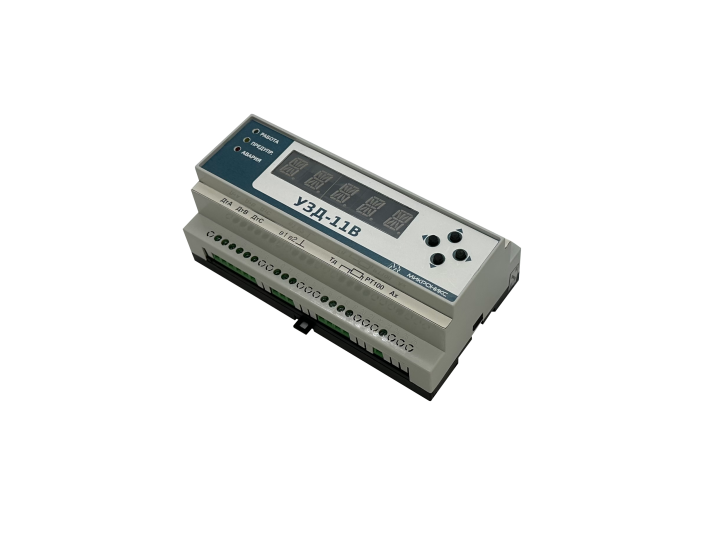

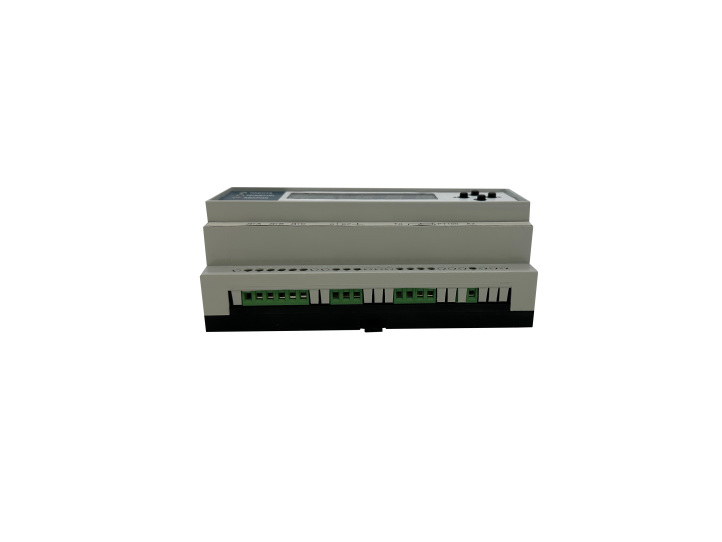

Устройство защиты двигателя УЗД-11В

Микропроцессорное устройство защиты двигателя УЗД-11В предназначено для комплексной защиты и управления работой трехфазных электродвигателей. Защита осуществляется путём аварийного отключения или предотвращения включения двигателя в случае обнаружения его неисправности. Устройство непрерывно осуществляет контроль питающей сети и тока двигателя. Дополнительно, устройство может контролировать нагрев двигателя, попадание воды в масляный картер насоса или другого устройства, приводимого в действие электродвигателем, обрабатывать внешние дискретные сигналы аварий. Устройство формирует предварительную команду на запрет включения нагрузки в случае пониженного сопротивления изоляции обмоток или силового кабеля двигателя.

Выполняемые функции защиты

• интеллектуальная токовая защита по всем фазам, в том числе:
  • защита от перегрузки по току;
  • защита от тепловой перегрузки двигателя (на основе тепловой модели);
  • защита от холостого хода и обрыва фаз учитывающая влияние изменения напряжения питания на потребляемый двигателем ток;
  • защита от перекоса фазных токов;
• контроль последовательности фаз;
• защита от выхода питающего напряжения за установленные границы;
• блокировка включения двигателя при нарушении изоляции обмоток;
• защита от перегрева двигателя с использованием термодатчиков;
• защитное отключение двигателя по сигналам от внешних датчиков и устройств;
• контроль попадания воды в масляный картер насоса;
• контроль исправности термодатчиков и датчика влажности.

Дополнительные функции

• измерение пусковой характеристики защищаемого двигателя;
• автоматизированная настройка токовых защит в соответствии с измеренной пусковой характеристикой электродвигателя;
• сигнализация о предаварийном отклонении напряжений и токов;
• индикация причины отключения двигателя;
• задержка на заданное время повторного включения нагрузки после устранения аварии;
• блокировка повторного включения в случаях когда устройство не может определить устранилась ли авария;
• возможность оперативного изменения параметров защиты;
• защита от несанкционированного изменения настроек;
• дистанционный контроль состояния двигателя;
• дистанционное управление работой двигателя;
• управление пуском и остановом двигателя с переключением звезда-треугольник;
• управление независимым расцепителем автоматического выключателя;
• управление двигателем, работающем в реверсивном режиме;
• обработка внешних сигналов запуска и остановки двигателя;
• возможность циклического запуска и останова двигателя по времени;
• ведение протокола работы двигателя;
• ведение протокола аварийных ситуаций;
• подсчёт наработки и количества пусков двигателя;
• запись и хранение аварийных осциллограмм.
•

Варианты исполнения изделия

Изделие выпускается в нескольких модификациях, отличающихся друг от друга диапазоном номинальных токов. Все модификации оснащены интерфейсом RS-485.

Выпускаются следующие модификации устройства по номинальному току защиты:

• УЗД-11В 1,0-10А;
• УЗД-11В 8,4-84А;
• УЗД-11В 50-500А.

Характерная особенность, отличающая УЗД-11В от УЗД-11, рабочий диапазон напряжения питания до 350В.
