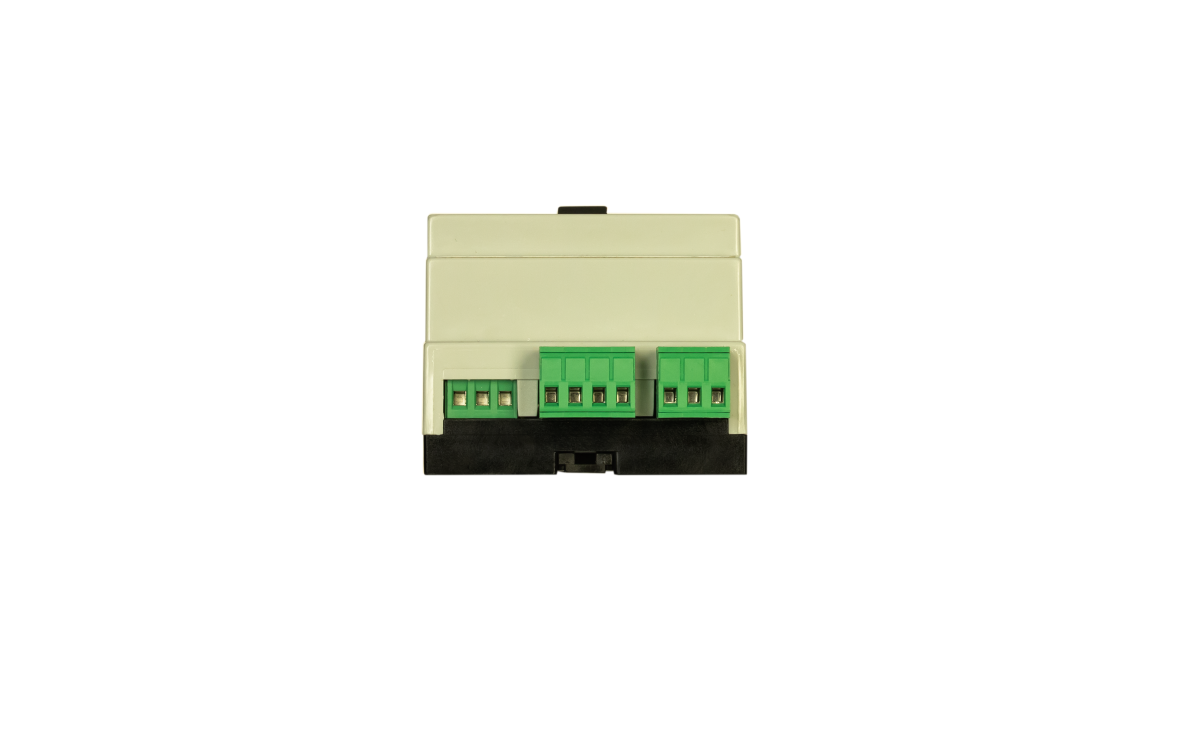

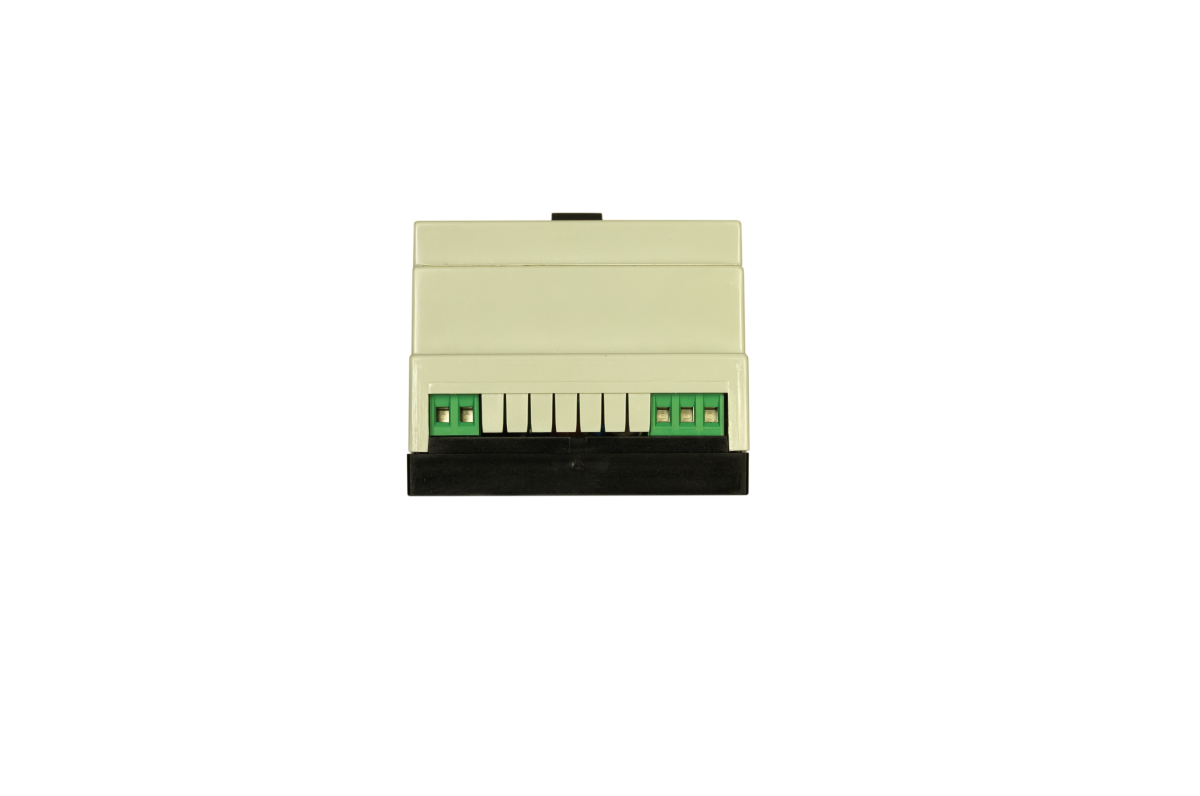

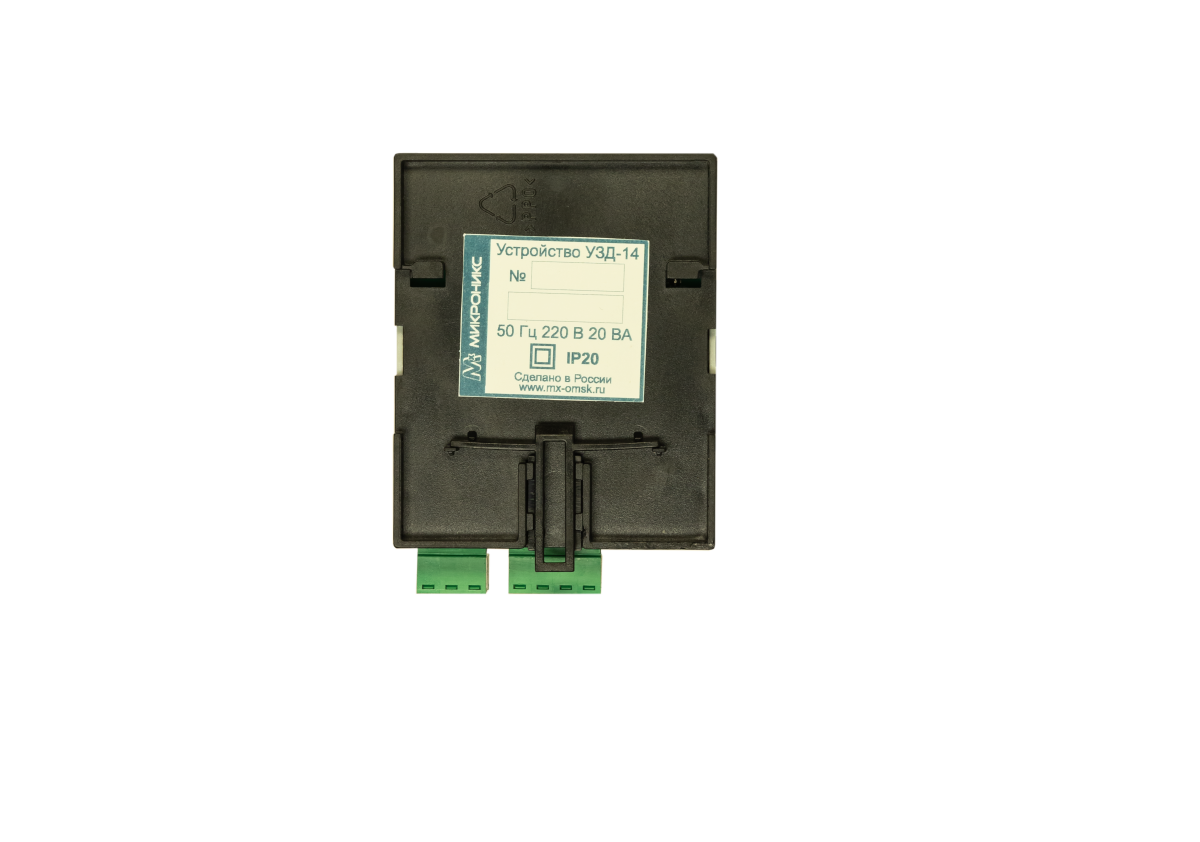

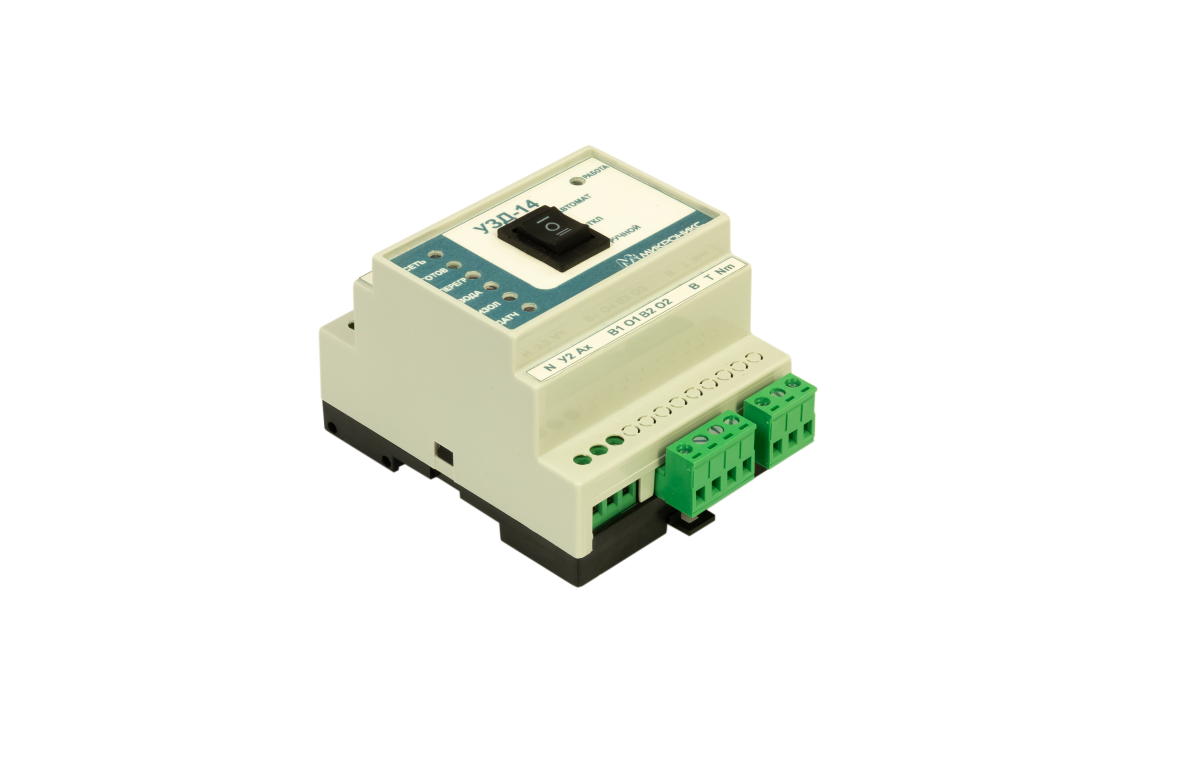

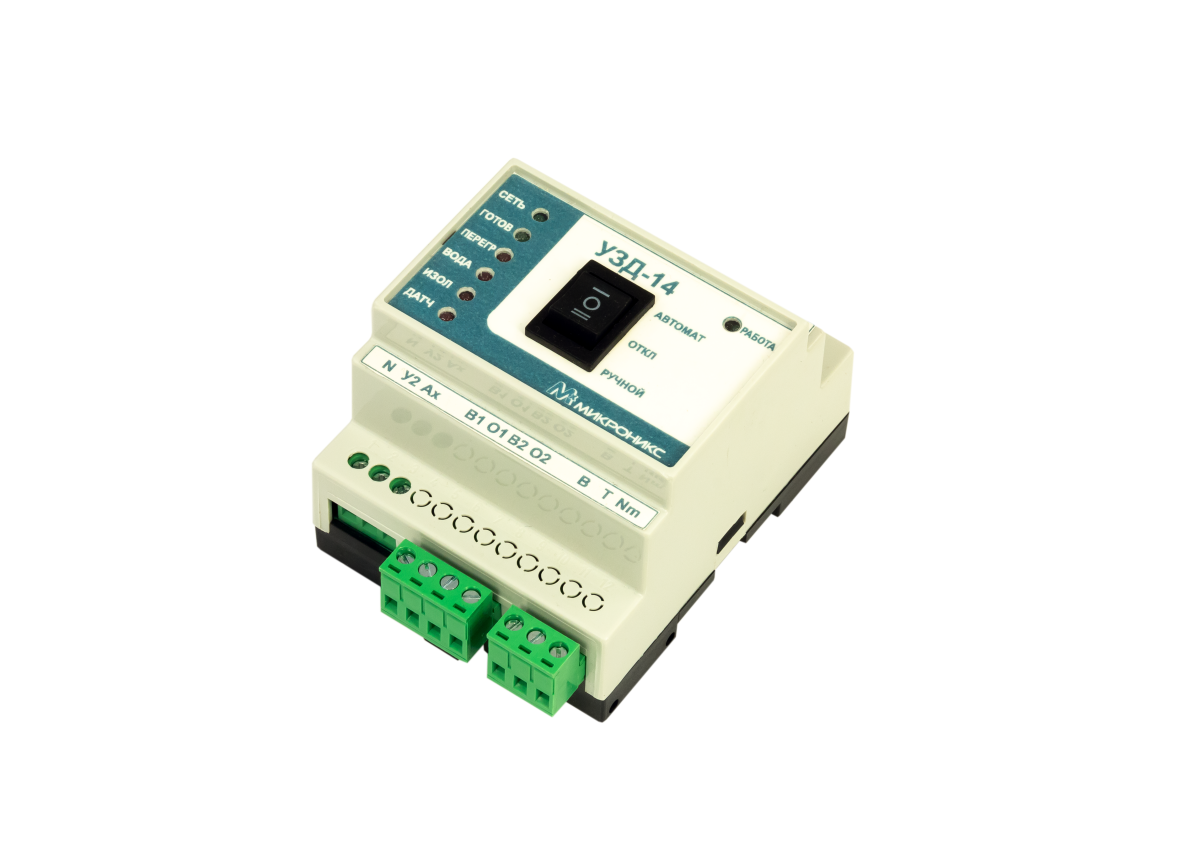

УЗД-14 Устройство защиты и управления двигателя

Назначение:

Для защиты от аварий двигателя погружного насоса

Защита и управление насосом в одном корпусе

Входы датчиков температуры, влажности и уровня

Управление погружным насосом по сигналам от двух поплавковых датчиков

Кол-во:
Цена с НДС:
17 310 ₽
Поделиться товаром:
Описание
Технические параметры
Скачать

Устройство представляет из себя микропроцессорный контроллер и предназначено для защиты от аварий двигателя погружного насоса и управления им по сигналам от поплавковых датчиков уровня. Изделие работает совместно с датчиками температуры и влаги, установленными в двигателе.

Функции

Изделие осуществляет защитное отключение при:

  • перегреве двигателя;
  • попадании воды в корпус насоса;
  • пробое изоляции обмоток двигателя;
  • неисправности датчиков.



Дополнительные функции

  • управление погружным насосом по сигналам от двух поплавковых датчиков;
  • выбор режима управления погружным насосом;
  • индикация состояния двигателя;
  • индикация состояния датчиков;
  • индикация аварийных ситуаций.



Преимущества

Изделие УЗД-14 объединяет в одном корпусе управляющие и защитные функции, т. е. является, по сути, интегральным драйвером однонасосной станции. Для построения полнофункционального шкафа достаточно добавить к УЗД-14 автомат общей защиты и (если необходимо) контактор коммутации насоса.



Отличительные особенности

  • Минимальное количество внешних элементов для построения полнофункционального шкафа управления насосом.

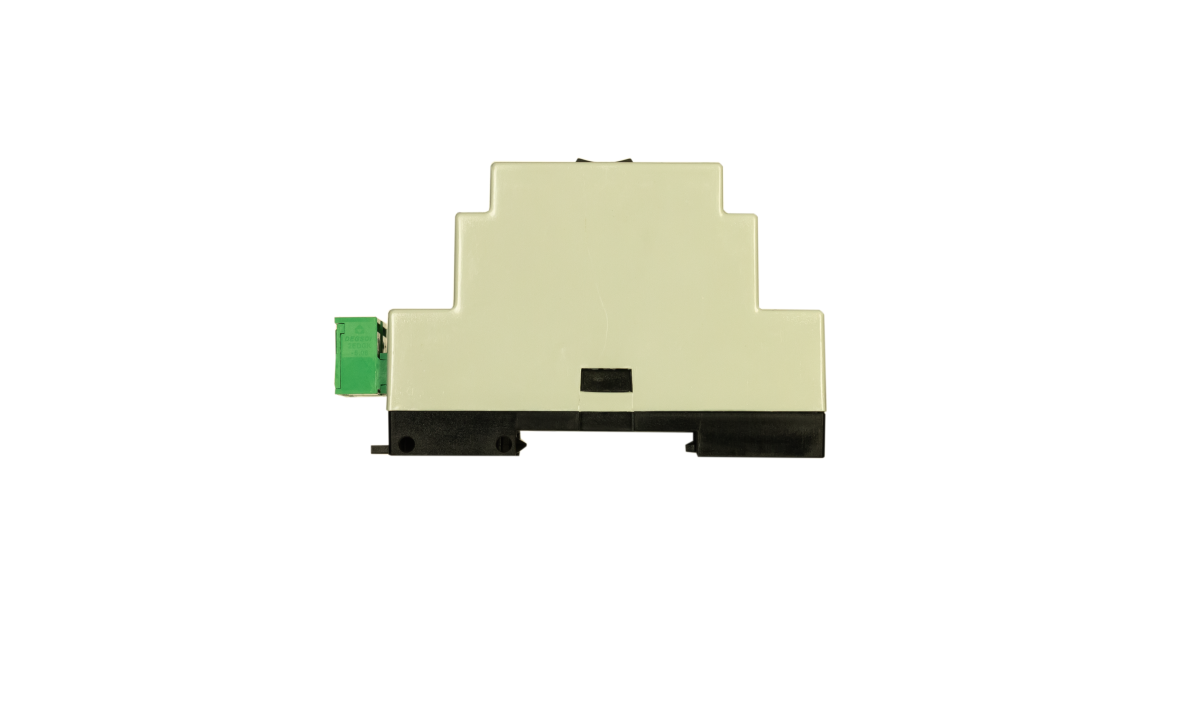

  • Модульная конструкция корпуса изделия шириной 4 модуля позволяет размещать его в стандартном модульном электротехническом корпусе на DIN-рейке, рядом с автоматическим выключателем и контактором, образуя законченный шкаф управления.
  • Контроль изоляции двигателя производится полным сетевым напряжением.
  • Для обеспечения безопасности токи и напряжения по всем выводам датчиков схемотехнически ограничены до безопасных величин.

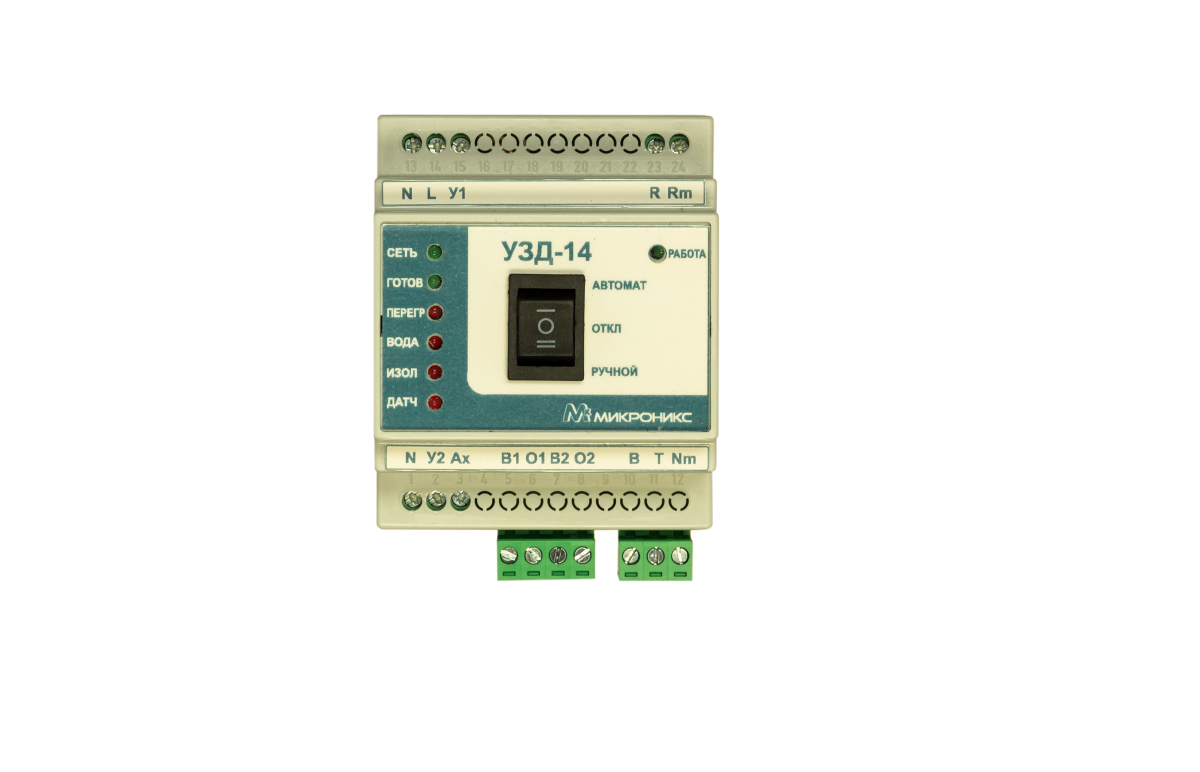

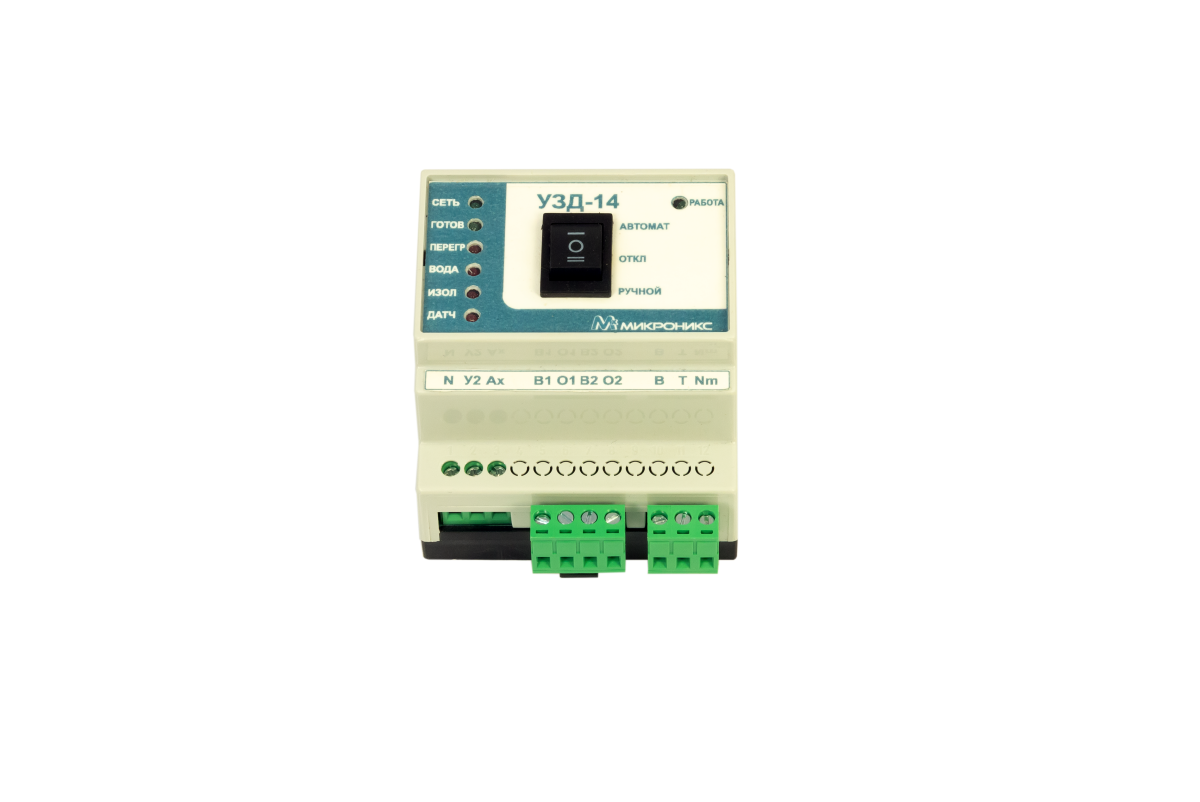

  • Выбор режима управления двигателем (Вкл-Откл-Автомат) осуществляется переключателем на верхней поверхности изделия, что исключает необходимость монтажа отдельного вынесенного переключателя.



Гарантия и сервис

Гарантийный срок эксплуатации – 12 месяцев с момента отгрузки изделия потребителю.

После окончания гарантийного срока эксплуатации изделие способно в полном объеме выполнять свои функции. Назначенный срок службы изделия составляет 10 лет.

Потребитель теряет право на гарантийный ремонт при нарушении условий транспортирования, хранения, эксплуатации, а также при повреждении пломб предприятия-изготовителя



Принцип действия

Силовым элементом изделия, осуществляющим коммутацию нагрузки, является реле с переключающимися контактами и переключатель режимов работы.

Замыкание нормально разомкнутых контактов соответствует отсутствию аварийных ситуаций, размыкание — аварии или отсутствию питания.

После подачи напряжения питания устройство блокирует готовности реле на время прохождения переходных процессов (примерно 3 сек). В этот промежуток времени все индикаторы погашены, кроме индикатора "СЕТЬ". После этого производится измерение параметров по цепям датчиков и сравнение измеренных значений с порогами.

Контроль датчика температуры и датчика влажности производится непрерывно в течение всего времени работы устройства, контроль изоляции отключается на время работы двигателя.

Если все датчики находятся в состоянии "Норма", то устройство включает выходное реле, нормально разомкнутые контакты которого замыкаются и включается индикатор "ГОТОВ". Устройство готово к работе.

Если хотя бы один из датчиков вышел из состояния "Норма", устройство с задержкой времени 2-3 сек (для исключения ложных срабатываний от помех) переводит реле в исходное, т.е. выключенное состояние. При этом гаснет индикатор "ГОТОВ" и зажигается индикаторы причины аварии. В таком состоянии устройство находится неограниченно долго до устранения причины аварии.

После устранения причины аварии (т.е. все датчики перешли в состояние "Норма") устройство с задержкой времени 1 cек (для исключения ложных срабатываний от помех) включает индикатор "ГОТОВ" одновременно с включением выходного реле, переходя в рабочий режим.

В режиме "АВТОМАТ" включение/отключение контактора насоса производится по сигналам уровня от двух поплавковых датчиков. Включение контактора производится, когда оба поплавковых датчика находятся в верхнем положении, их нормальноразомкнутые контакты замкнуты (наличие верхнего уровня). Отключение контактора производится, когда оба поплавковых датчика находятся в нижнем положении, их нормальноразомкнутые контакты разомкнуты (уровень ниже нижнего).

В режиме "ОТКЛ" включение контактора насоса невозможно при любых внешних сигналах.

В режиме "РУЧНОЙ" контактор насоса включается вне зависимости от состояния поплавковых датчиков. Контроль за штатной работой насоса возлагается на оператора.

Наименование параметра Значение параметра
Напряжение питания устройства номинальное, В220 (50 Гц)
Ток потребления устройства, не более, мА100
Предельно допустимый диапазон напряжений питания устройства, В176 – 253
Тип датчиков влажностиКондуктометрический (СС06 и аналоги)
Тип датчиков температурыPTC-термистор, гальванически развязанный от обмоток и корпуса двигателя (СТ14-2 и аналоги)
Порог перехода в состояние "Перегрев" (сопротивление между выводами Т и Nm), кОм 2,0+- 0,1
Гистерезис по порогу "Перегрев", Ом700 – 720
Порог перехода в состояние "Замыкание термодатчика", Ом15 – 70
Гистерезис по порогу "Замыкание термодатчика", Ом32 – 50
Порог перехода в состояние "Обрыв термодатчика", кОм22,5 – 23,5
Гистерезис по порогу "Обрыв термодатчика", кОм8,4 – 8,55
Порог срабатывания аварии по сопротивлению изоляции (сопротивление между выводами Ax и N), МОм0,9 – 1,3
Гистерезис по порогу "Изоляция", кОм140 – 170
Номинал резистора контроля исправности датчика влажности (между выводами B и Nm), кОм100 +-5% (1 Вт)
Порог перехода в состояние "Обрыв датчика влажности" (сопротивление между выводами В и Nm), кОм124 – 129
Гистерезис по порогу "Обрыв датчика влажности", кОм4,3 – 4,8
Порог перехода в состояние "Вода" (без резистора контроля исправности датчика 100 кОм), кОм57 – 65
Гистерезис по порогу "Вода", кОм8,3 – 9,2
Суммарное время готовности устройства после подачи напряжения питания при кондиционных сигналах от всех датчиков, не более, с3
Номинальная задержка отключения после поступления сигнала неисправности от любого из датчиков (либо сигнала неисправности самих датчиков), с1,0
Номинальная задержка включения после снятия сигнала неисправности от любого из датчиков (либо сигнала неисправности датчиков)1,0 с
Коммутируемое переменное напряжение между выводами У1, У2, В1, О1, В2 и О2 (действующее значение)= U питания
Коммутируемый переменный ток, выводы У1 и У2, Ане более 5,0
Диапазон рабочих температур, ºСот минус 40 до плюс 55
Допустимая относительная влажность воздуха, %не более 80 без конденсации
Степень защитыIP 20
Габариты , мм70х86х61
Масса, не более, г130
