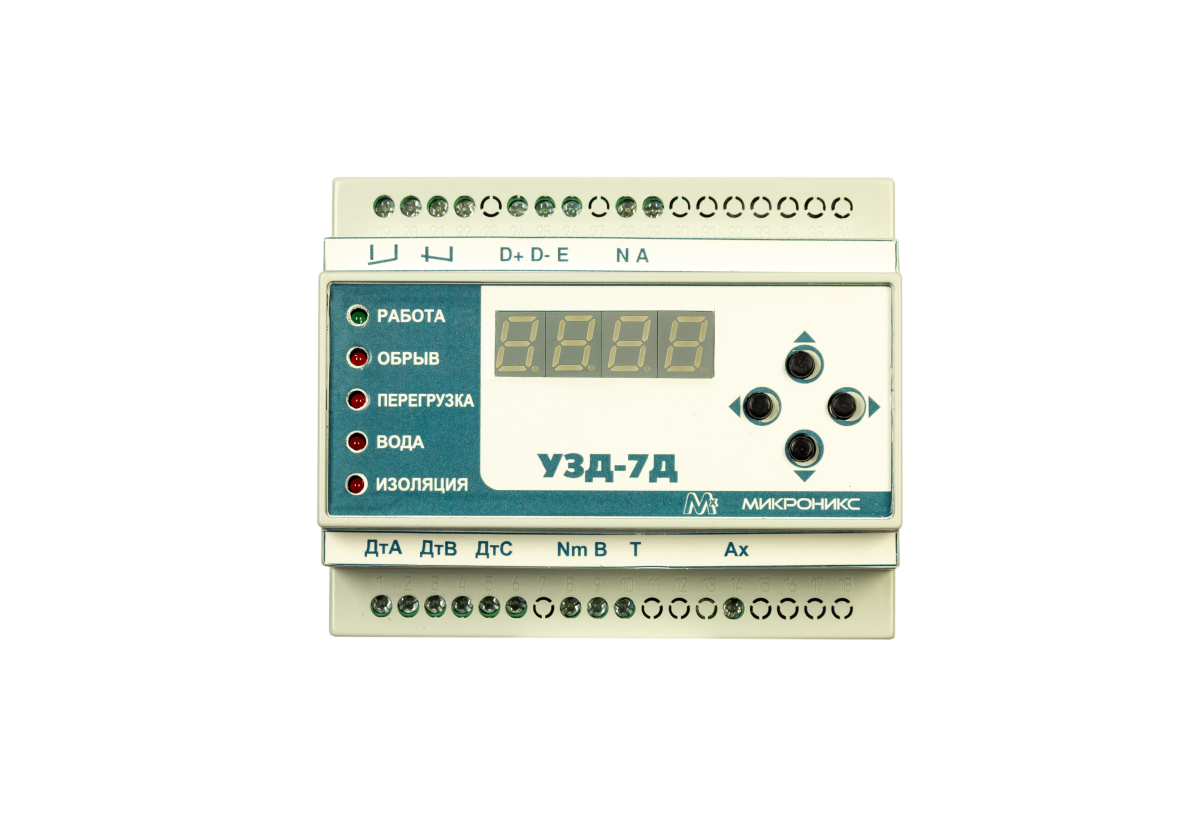

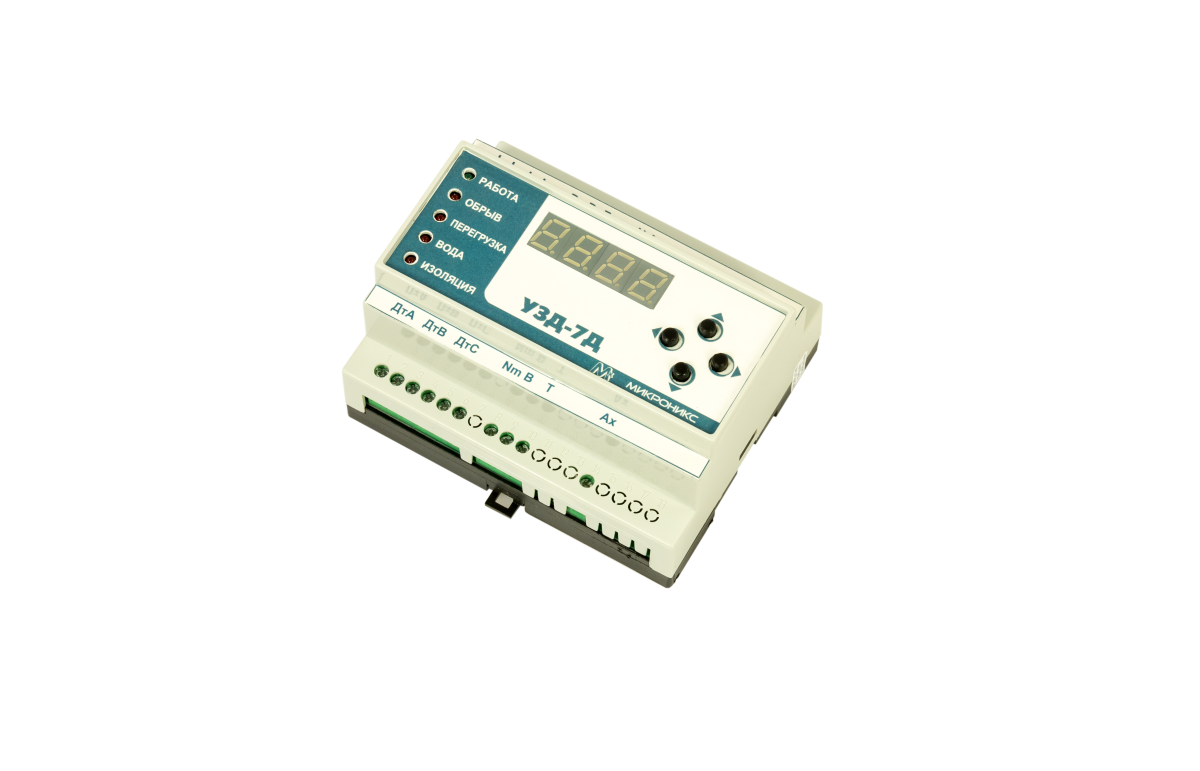

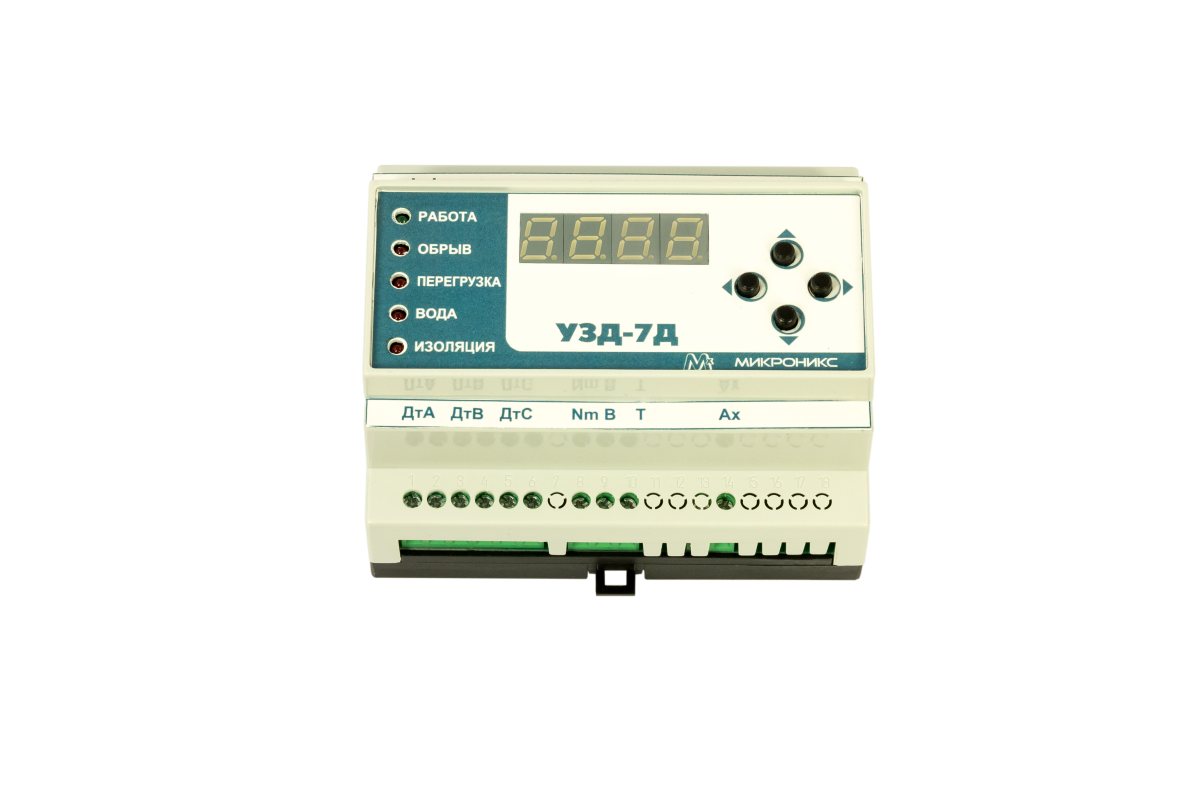

УЗД-7Д Устройство защиты электродвигателя

Назначение:

Токовая защиты трёхфазных двигателей

Дополнительные функции защиты погружных насосов

Возможность встраивания в автоматизированные системы

Кол-во:
Цена с НДС:
17 200 - 19 200 ₽
Поделиться товаром:
Описание
Технические параметры
Скачать

Предназначение


Защита трехфазных электродвигателей насосов путем аварийного отключения или предотвращения включения в случае обнаружения их неисправности.

Устройство непрерывно осуществляет контроль потребляемых токов, нагрева двигателя и наличия воды в масляной камере насоса или корпусе двигателя, а также формирует предварительную команду на запрет включения нагрузки в случае пониженного сопротивления изоляции обмоток двигателя или кабеля, соединяющего магнитный пускатель с двигателем.

Исполнение УЗД-7ДИ (с интерфейсом) обеспечивает дистанционный мониторинг состояния двигателя.



Функции

  • интеллектуальная токовая защита по всем фазам, в том числе:
           -защита от перегрева двигателя на основе тепловой модели двигателя;
           -защита по минимальному току (пропадание момента на валу);
  •  защита по перекосу фазных токов;
  • защитное отключение при обрыве фазы;
  • контроль изоляции двигателя;
  • контроль нагрева двигателя с использованием термодатчика;
  • контроль попадания воды в двигатель;
  • контроль исправности датчиков.



Функции прочие

  • сигнализация о начале перегрузки;
  • индикация причины отключения;
  • задержка повторного включения нагрузки после устранения аварии;
  • блокировка повторного включения при тяжелых авариях;
  • возможность оперативного изменения параметров защиты;
  • защита от несанкционированного изменения настроек;
  • дистанционный контроль состояния двигателя;
  • дистанционное управление работой двигателя.



Выпускаются следующие модификации устройства по номинальному току защиты:

  •    УЗД-7Д(И, И2) 1,5-15А;
  •    УЗД-7Д(И, И2) 6,3-63А;
  •    УЗД-7Д(И, И2) 30-300А;
  •    УЗД-7Д(И, И2) 40-400А.

Буква «И» в наименовании изделия обозначает наличие у него интерфейса RS-485, а «И2» - RS-232, соответственно.

При необходимости возможна модернизация УЗД-7Д до УЗД-7ДИ или УЗД-7ДИ2 путем самостоятельной установки платы интерфейса.

Наименование параметра Значение параметра
Рабочий диапазон напряжений питания устройства176 – 264 В
Тип датчиков температурыPTC-термистор, гальванически развязанный от обмоток и корпуса двигателя
Тип датчиков влажности4 Вт
Количество каналов контроля тока3
Погрешность измерения тока, не хуже± 3 %*
Максимальная длина проводов между устройством и датчиками тока1,5 м
Максимально допустимый коммутируемый ток, активная нагрузка8 А
Диапазон рабочих температур-40... +55°С
Степень защитыIP 20
Габариты105х86х60 мм
Масса устройства без датчиков, не более400 г
