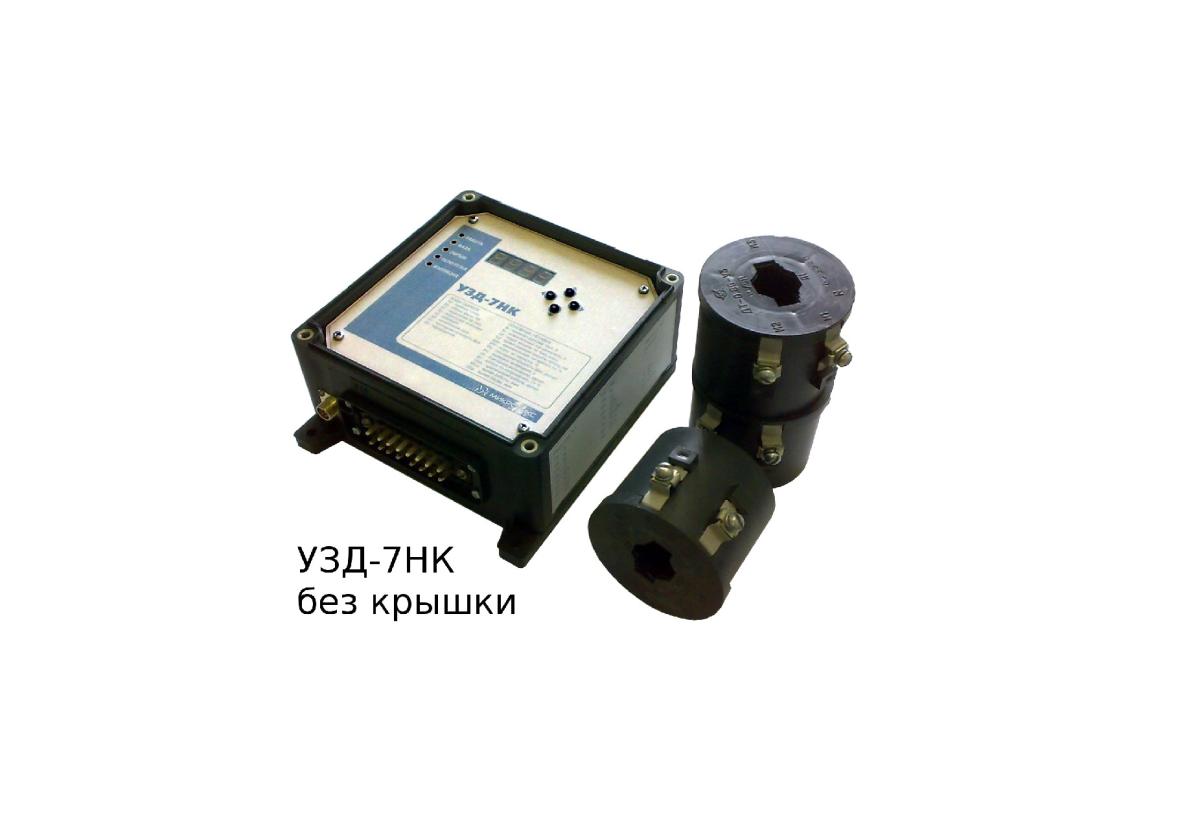

УЗД-7НК Устройство защиты двигателя насоса-качалки

Товар в данный момент недоступен

Данное устройство производится по документации ООО НТФ "Микроникс" АО "Заводом им. С.М Кирова" г. Петропавловск, Республика Казахстан. Опытный образец УЗД-7НК успешно прошел испытания на нефтяных скважинах Казахстана.

Предназначение микропроцессорного устройства

• Защита трехфазных электродвигателей и других трехфазных нагрузок путем аварийного отключения или предотвращения включения в случае неисправности
• Управление циклической работой нагрузки.
• Устройство непрерывно осуществляет контроль питающей сети, температуры и тока двигателя.
• Устройство формирует предварительную команду на запрет включения нагрузки в случае пониженного сопротивления изоляции обмоток двигателя или кабеля, соединяющего магнитный пускатель с двигателем.

Основные отличия от УЗД-7М

• защита по току только на основе тепловой модели;
• возможность управления циклической работой нагрузки;
• выход предупредительной сигнализации о включении;
• дополнительный дискретный вход;
• резервированное питание со всех фаз;
• использование в качестве датчиков тока трансформаторов тока с выходом 5 А;
• защита от некондиционной питающей сети;
• степень защиты корпуса IP54;
• возможность управлять катушкой контактора на 380 В.

Основные функции защиты

Интеллектуальная токовая защита по всем фазам, в том числе:

• защита от тепловой перегрузки на основе тепловой модели двигателя;
• защита по минимальному току (пропадание момента на валу);
• защита от перекоса токов потребления по фазам;
• защита от нарушения последовательности фаз;
• защита от обрыва фаз;
• контроль изоляции двигателя;
• защита от перегрева по термодатчику двигателя;

Дополнительные функции

• сигнализация о начале перегрузки;
• индикация причины отключения;
• задержка повторного включения нагрузки после устранения аварии;
• блокировка повторного включения при тяжелых авариях;
• возможность оперативного изменения параметров защиты;
• защита от несанкционированного изменения настроек;
• дистанционный контроль состояния двигателя и питающей сети;
• возможность циклической работы по времени;
• дискретный вход с возможностью дистанционного контроля.

Комплект поставки

• УЗД-7НК - 1 шт.
• Датчик тока - 3 шт.
