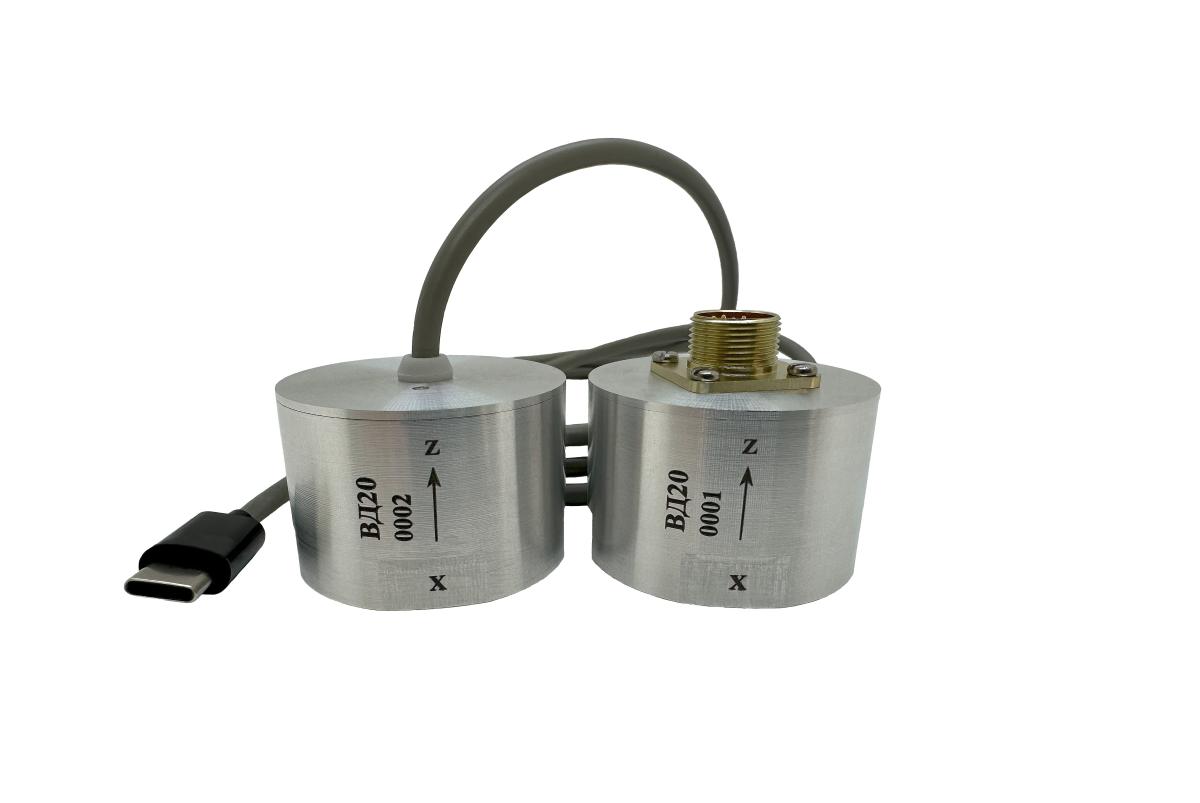

ВД20 Датчик вибрации трёхосевой цифровой
Для вибромониторинга и вибродиагностики
Трёхосевой MEMS акселерометр
Выходные интерфейсы: RS-485, USB / TYPE-C
Широкие динамический и частотный диапазоны
Цифровой трёхосевой датчик вибрации ВД20 предназначен для использования в виброизмерительных системах и исследованиях вибрационных процессов в расширенном частотном диапазоне.
Датчик обладает динамическим диапазоном от 0,5g до 64g и поддерживает частотный диапазон 5 Гц – 5500(8500) Гц в зависимости от оси измерения. Он способен определять СКЗ виброускорения, виброскорости, виброперемещения, а также пик-фактор сигнала виброускорения.
Ключевой особенностью датчика является возможность записи «сырых» данных (raw data) во внутренний буфер с последующей передачей для углублённого анализа. Данные доступны через интерфейсы RS-485 (Modbus RTU), USB (UART) и токовую петлю 4–20 мА. Скорость передачи достигает 0,5 Мбит/с по RS-485 и 2 Мбит/с по USB, что позволяет оперативно получать и обрабатывать информацию.
Датчик совместим со смартфоном и компьютером при подключении через USB, что упрощает его интеграцию в современные системы мониторинга.
Наименование параметра | Значение параметра |
Чувствительность по любой оси (режим 8g) | 3768-4424 LSB/g |
Чувствительность по любой оси (режим 16g) | 1884-2212 LSB/g |
Чувствительность по любой оси (режим 32g) | 942-1106 LSB/g |
Чувствительность по любой оси (режим 64g) | 471-553 LSB/g |
Диапазон измеряемых виброскоростей | 2-200 мм/с |
Напряжение (СКЗ) собственных шумов акселерометра по одной оси в диапазоне 8g | 0,6 м/с2 |
Диапазон рабочих частот для виброускорения и виброскорости | 5-8000 (X); 5-8200 (Y); 5-5500 (Z) |
Потребляемая мощность | 130-200 мВт |
Номинальное напряжение питания | 10-30 В; 4.5-5.5 В |
Тип интерфейса (по запросу) | RS-485, USB A, Type C |
Степень защиты: с разъемным подключением кабеля / с встроенным в корпус кабелем | IP67 / IP68 |
Диапазон рабочих температур | от минус 40 до +85 °С |
Габаритные размеры (с учётом разъёма) | Ø38х35 мм |
Масса, не более | 70 г |
