Разработка проекта по диспетчеризации КНС, расположенной по адресу: Московская область, г. Одинцово, микрорайон «Отрадное»
2017 год
Система предназначена для организации автоматизированной системы диспетчерского управления (АСДУ) проектируемой КНС.
Целью создания системы является:
- повышение надежности системы управления КНС;
- снижение вероятности возможных нарушений технологических регламентов и возникновения технологических отказов и аварийных ситуаций на оборудовании;
- возможность работы оборудования в автоматическом режиме без обязательного присутствия обслуживающего персонала;
- непрерывный контроль рабочего состояния оборудования и предоставление информации в реальном времени.
Основными задачами системы являются:
- дистанционное наблюдение за работой и управление оборудованием КНС из центрального диспетчерского пункта (ЦДП).
- контроль заданного технологического режима работы КНС в соответствии с технологическим регламентом;
- сбор и отображение информации о режимах работы оборудования с выводом полной информации на автоматизированное рабочее место (АРМ) диспетчера и отображение информации о технологических отказах и сбоях в работе оборудования;
- передача с АРМ диспетчера команд телеуправления работой оборудования КНС;
- архивирование информации в заданных диапазонах интервалов времени с целью последующего использования для анализа;
- регистрация контролируемых параметров и событий, автоматического архивирования их в базе данных, предоставления информации из базы данных в виде трендов, таблиц, диаграмм, формирование сменных, суточных и других отчетов;
- формирование отчетной документации о режимах работы оборудования;
- повышение безопасности в управлении КНС за счет повышения качества процесса управления, расширения информационных, контрольных и диагностических функций;
- снижение эксплуатационных затрат за счет повышения надежности аппаратуры и использования технологии обслуживания устройств по фактическому состоянию.
- организация контроля своевременного проведения планово-предупредительных ремонтов и поверок измерительных приборов.
Решение основных задач системы обеспечивается за счет:
- автоматического сбора, обработки и анализа информации о текущем состоянии оборудования и ее передачи оперативному персоналу и системам верхнего уровня управления;
- автоматического сбора и отображения результатов тестов аппаратуры системы;
- формирования оперативных отчетов о работе оборудования.
Система включает в себя три взаимосвязанных уровня:
- уровень процесса (исполнительный уровень);
- уровень КП;
- уровень оперативного управления – верхний уровень системы.
Реализация уровня процесса (исполнительного уровня) обеспечивается оборудованием, находящимся в эксплуатации на КНС – первичных измерительных устройств и цифровых преобразователей, счетчиков электроэнергии, подключенных к вторичным цепям устройств измерения параметров сети (ТТ, ТН), коммутационных аппаратов, контрольно-сигнальной аппаратуры, обеспечивающих измерение, сбор, первичную обработку, контроль и регистрацию текущей аналоговой и дискретной информации (сигналы ТИ и ТС) и прием сигналов телеуправления (ТУ) от контроллера.
Реализация уровня КП обеспечивается посредством многофункциональных модулей, контроллеров, серверов, устройств коммуникаций, обеспечивающих выполнение сбора и концентрации информации на объекте системы и организации межуровневых коммуникаций. Информация от уровня КП передается на АРМ диспетчера на ЦДП по GSM/GPRS каналу связи.
Реализация уровня оперативного управления осуществляется на сервере АСДУ, совмещенным с АРМ диспетчера в ЦДП.
Система рассчитана на непрерывную работу в круглосуточном режиме. Предусматриваются следующие режимы функционирования:
- штатный режим;
- аварийный режим;
- сервисный режим.
Штатный режим работы характеризуется автоматическим, безотказным функционированием КТС, без возникновения нештатных ситуаций. Для обеспечения штатного режима функционирования необходимо выполнять требования и выдерживать условия эксплуатации КТС системы, указанные в рабочей документации и руководствах по эксплуатации технических средств.
Аварийный режим работы системы характеризуется отказом одного или нескольких функциональных блоков или компонентов системы, не имеющих резервирования, и / или возникновением нештатной ситуации, зарегистрированной хотя бы одним из элементов системы. После возникновения отказа и / или возникновения нештатной ситуации необходимо выполнить мероприятия по устранению причины их возникновения и восстановлению нормальной работы.
В сервисном режиме работы производится настройка элементов системы, связанная с:
- добавлением новых контролируемых сигналов или устройств системы;
- изменение конфигурации системы;
- изменением алгоритмов обработки;
- настройкой параметров связи;
- наладка при возникновении нештатных ситуаций.
Во всех режимах обеспечивается достоверность, сохранность и безопасность данных. Диагностика аппаратуры системы включает проверку неисправностей каналов связи, коммутаторов, преобразователей, модулей и контроллеров, обеспечивающих сбор и передачу телеметрической информации. Для всех устройств телемеханики устанавливается параметр «Цикл проверки». По истечению цикла проверки устанавливается признак «отсутствие достоверности» для всех телепараметров контролируемого устройства. В процессе эксплуатации, контроль работоспособности устройств телемеханики проводится автоматически. Информация о работоспособности отображается в виде:
- индикаторов, встроенных в технические средства;
- сообщений, отображаемых на АРМ диспетчера.
Количественные показатели надежности аппаратных средств системы соответствуют следующим значениям:
- средняя наработка на отказ каждого канала по информационным функциям – не менее 5000 часов;
- функциональный срок службы системы - не менее 15 лет;
- гарантийный срок службы системы - 12 месяцев со дня приема в промышленную эксплуатацию при условии соблюдения норм технической и эксплуатационной документации, но не более 18 месяцев со дня поставки;
- периодичность остановок системы для проведения профилактического регламентного обслуживания - не чаще 1 раза в год.
Все средства и системы измерения имеют сертификаты об утверждении типа средств измерения Федерального агентства по техническому регулированию и метрологическому обеспечению и сертификаты соответствия по техническим регламентам Таможенного союза.

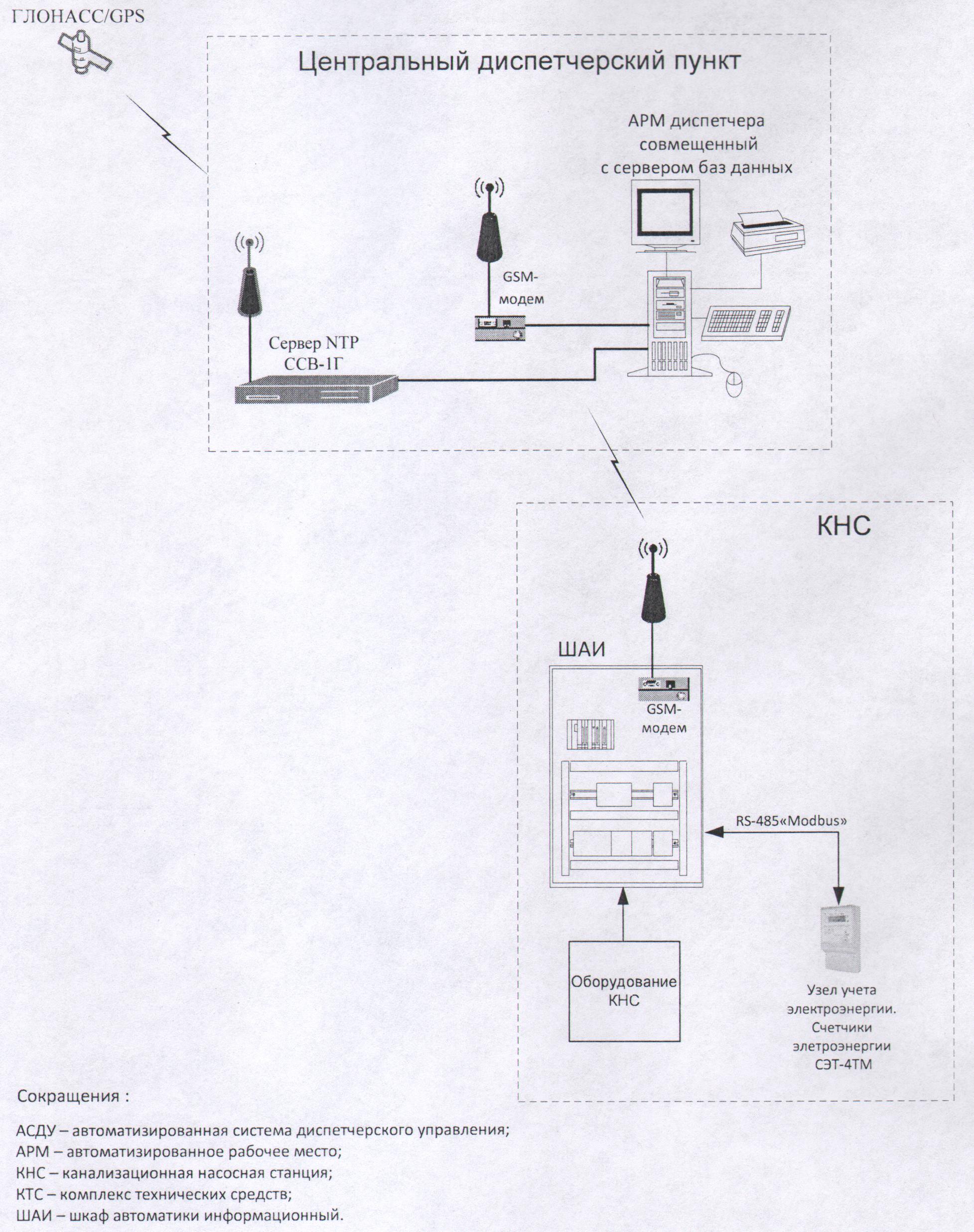

Структурная схема системы приведены на рис. 1.
Рис. 1. Структурная схема АСДУ КНС
С учетом структуры в комплект технических средств системы (КТС) включены:
- КТС исполнительного уровня;
- КТС уровня КП;
- КТС верхнего уровня.
В КТС исполнительного уровня на объектах формируется объем телемеханической информации для системы.
Сигналы ТС формируются сухими контактами и по физическим линиям передаются в модули ввода/вывода дискретных сигналов DIO-16BD, входящие в состав КТС уровня КП.
Для формирования ТИ давления, расходов, температур применены датчики давления BD Sensors, расхода Взлет ЭРСВ, термопреобразователи Метран-2000. Сигналы ТИ передаются по физическим линиям на модули аналогового ввода AI-8UI-B4, а также регистрируются и передаются на уровень КП по последовательному цифровому интерфейсу RS485 по протоколу MODBUS (счетчики электроэнергии СЭТ-4ТМ).
Сигналы ТУ формируются на АРМ диспетчера и по линиям связи передаются в модуль ввода/вывода дискретных сигналов DIO-16BD.
В основе КТС уровня КП на тепловом пункте использован контроллер DevLink М-500 с модулями ввода/вывода дискретных и аналоговых сигналов DevLink А-10 производства ООО НПФ «КРУГ» г. Пенза.
Для приема дискретных сигналов ТС по физическим линиям применены модули ввода/вывода дискретных сигналов DIO-16BD, в которых сигнал фиксируется с учетом метки времени.
Для приема аналоговых сигналов ТИ по физическим линиям применены модули ввода токовых сигналов 4-20 мА AI-8UI. Контроллер DevLink М-500, с одной стороны, ведет обмен данными с электросчетчиками по цифровому интерфейсу RS-485 (MODBUS), а с другой стороны, с сервером АСДУ, через порт Ethernet, по протоколу МЭК-870-5-104 (IEC 870-5-104).
Для опроса устройств телемеханики, хранения собранной информации в базе данных, организации работы дежурного персонала в качестве сервера применен АРМ диспетчера со специализированным ПО SCADA-«КРУГ-2000».
Для обеспечения гарантированного электропитания КТС уровня КП в шкафах телемеханики предусмотрены источники бесперебойного питания QUINT-UPS/24DC/24DC/10 и аккумуляторный модуль UPS-BAT/VRLA/24DC/7,2AH из расчета времени автономной работы оборудования телемеханики и связи не менее 1 часа. Шкафы ШАИ запитаны от двух независимых вводов, с организацией АВР по питанию в шкафу.
Синхронизация единого времени производится с использованием приемника ГЛОНАСС/GPS «ССВ-1Г». Приемник обеспечивает синхронизацию времени с привязкой к шкале времени (UTC) не хуже 10мс.
В качестве канала связи с диспетчерским пунктом использован GSM/GPRS канал, организованный на GSM-модемах.
КТС верхнего уровня системы располагается в ЦДС и обеспечивает сбор данных телемеханизации.
Программное обеспечение (ПО) системы состоит из:
- системное ПО;
- прикладное ПО;
- специализированное ПО.
В качестве системного ПО использовано:
- MS Windows Server;
- MS SQL Serve.
Прикладное ПО состоит из:
- MS Office 2010 Professiona;
- Антивирус Касперского для Windows.
В качестве специализированного ПО в системе использована SCADA-«КРУГ-2000» производства ООО НПФ «КРУГ» г. Пенза. SCADA-«КРУГ-2000» предназначена для оперативного персонала технологических объектов. SCADA-«КРУГ-2000» опрашивает устройства телемеханики, сохраняет собранную информацию в базе данных, позволяет диспетчерам просматривать на экранах рабочих станций оперативные схемы с реальными значениями телесигналов и телеизмерений, производить телеуправление. SCADA-«КРУГ-2000» работает в операционной среде Windows, в качестве рабочих станций используются ЭВМ. Системный администратор устанавливает SCADA-«КРУГ-2000», настраивает серверы базы данных и телемеханики, сопровождает SCADA-«КРУГ-2000». Основная задача системного администратора обеспечить бесперебойную работу и создать комфортные условия для диспетчеров, пользователей клиентской части.
