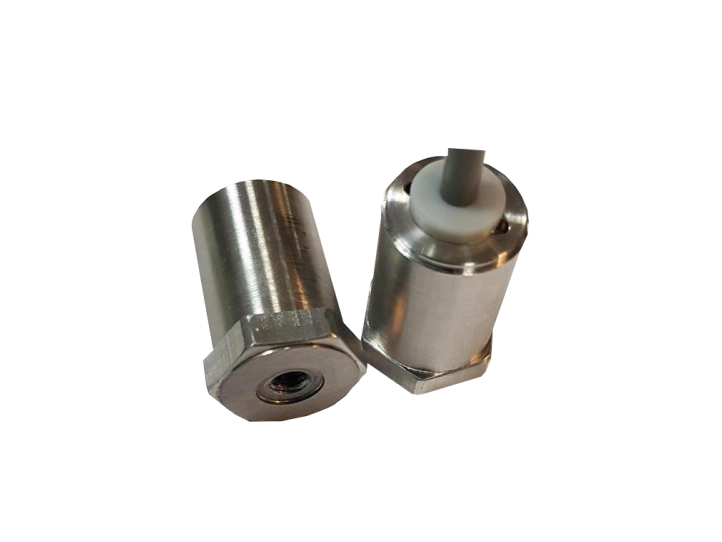

ВД12 Трёхосевой цифровой виброакселерометр

Кол-во:
Цена с НДС:
8 500 ₽
Поделиться товаром:
Описание
Технические параметры
Скачать

Акселерометр ВД12 предназначен для преобразования механических колебаний в электрические сигналы, пропорциональные ускорению корпуса акселерометра.

Основное назначение акселерометра – работа в качестве чувствительного элемента (датчика вибрации) виброизмерительных и вибродиагностических систем.



Функции изделия:

  •  Преобразование механических колебаний в цифровой код, значения которого пропорциональны    ускорению корпуса изделия;
  •  Выдача оцифрованных (частота дискретизации Fд) выборок виброускорения внешнему устройству  через интерфейс SPI;
  •  Измерение температуры в корпусе изделия и выдача её значения внешнему устройству через      интерфейс  SPI;
  •  Параметризация изделия пользователем.



Особенности изделия:

  •  В соответствии с ГОСТ Р 52931 по метрологическим свойствам акселерометр относится к изделиям  третьего порядка, не являющимся средством измерения, но имеющим точностные характеристики;
  •  Изделие не входит в предусмотренную РД 34.11.410 номенклатуру средств измерений, подлежащих  поверке. Точностные характеристики ВД12 обеспечиваются калибровками, предусмотренными  изготовителем устройства;
  •  В случае отказа акселерометр ремонту и восстановлению не подлежит.

Наименование параметра Значение параметра
Напряжение питания изделия, В3,3±0,33
Потребляемый ток, не более, мкА150
Динамический диапазон измеряемых ускорений, g±2g/±4g/±8g/±16g
Чувствительность (в зависимости от выбранного динамического диапазона), mg0,97 — 7,8
Верхняя частота измеряемого ускорения (по выбору из 10 возможных значений), Гц5,5 - 2840
Частота дискретизации (Fд) (в соответствии с выбранным частотным диапазоном), Гц12,5 - 6400
Среднеквадратическое значение шума в каналах измерения ускорения (в зависи­мости от выбранного динамического диапазона измерений при Fд= 1 — 800 Гц), mg6,3 - 17
Сдвиг нуля измеряемого ускорения в зависимости от температуры, mg/ °С±0,2
Изменение значения измеренного ускорения в зависимости от температуры, % /°С0,01
Количество осей измерения ускорения3
Интерфейс выходаSPI
Разрядность выходного сигнала, бит16
Объём встроенного стека FIFO, ячеек256
Диапазон рабочих и измеряемых температур, °Сминус 40 - +85
Дискретность представления температуры, °С1
Частота обновления значения температуры, Гц12,5
Устойчивость к одиночным ударам (без питания, по любой оси), g3000 в течение 0,5 мс
Устойчивость к электрическому разряду, кВ2
Предельно допустимое напряжение на любом контакте изделия, В3,2
Габариты (с учетом амортизатора кабеля), мм27х19
Масса, не более, г35
Степень защитыIP67
Длина встроенного кабеля, м0,7
