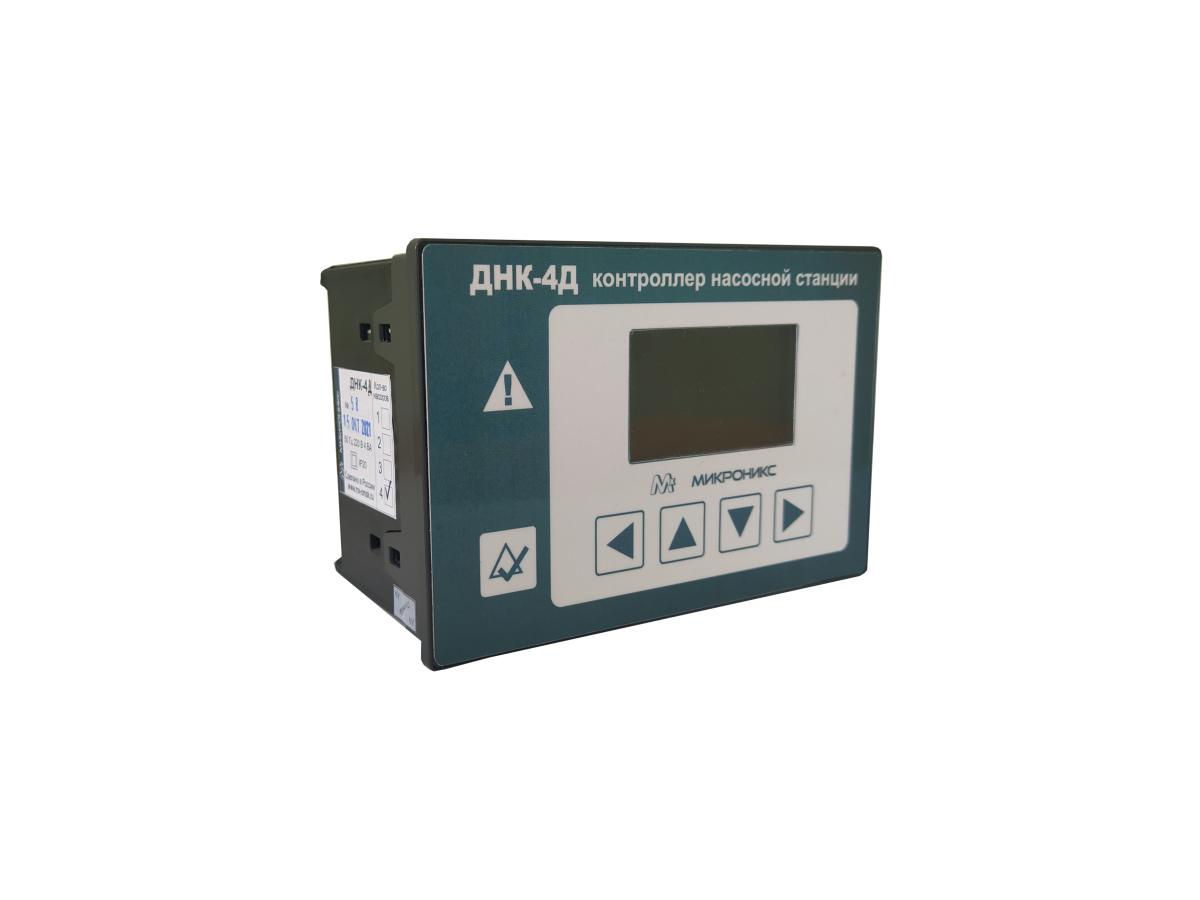

ДНК-4Д Контролер насосной станции

Назначение:

Управление работой и защиты насосной станции с функцией
повышения давления
Поддерживает до четырех насосов
Степень защиты по передней панели IP 54

Кол-во:
Цена с НДС:
33 600 - 37 800 ₽
Поделиться товаром:
Описание
Технические параметры
Скачать

Предназначение

Управления работой и защиты от аварий насосов повысительных насосных станций.
Основная функция изделия - поддержание заданного давления жидкости (воды).
Изделие предназначено для управления насосами в составе шкафа управления насосной станцией.
Максимальное количество управляемых изделием насосов - четыре.

Давление жидкости определяется по датчику с аналоговым выходом 4-20 мА. Изделие рассчитано на монтаж на передней панели шкафа.

Аппаратная реализация изделия аналогична изделию ДНК-4. Отличия только в программном обеспечении, реализующем алгоритмы поддержания заданного давления, назначении входов/выходов изделия и возможности его совместной работы с частотно-регулируемыми приводами.



Функции

  • переключение насосов по выбранному алгоритму;
  • совместная работа с преобразователями частоты, устройствами плавного пуска (расширяемый перечень);
  • защита от аварийных ситуаций, таких как:

   -перегрев двигателя насоса,
   -попадание воды в масляный картер насоса,
   -отсутствие перекачиваемой жидкости (работа насосов «на сухую»),
   -неисправность датчиков насосов и датчика давления,
   -выход напряжения питающей сети за допустимые границы,
   -неправильная фазировка питающей сети;
   -уменьшение сопротивления изоляции двигателя и питающего кабеля насоса;

  • запоминание произошедших аварийных ситуаций;
  • подсчет моточасов и количества пусков по каждому насосу;
  • напоминание о необходимости обслуживания насосов (по выработке заданного количества моточасов);
  • мониторинг состояния датчиков, облегчающий ремонт в случае возникновения неисправности и предотвращающий аварию насосной станции;
  • удаленный мониторинг состояния изделия и подключенных к нему насосов через последовательный интерфейс;
  • удаленное управление работой насосов и изменение настроек по последовательному интерфейсу
  • ручное управление работой насосов с сохранением всех защит;
  • отключение всех защит при подаче внешнего сигнала (например, по сигналу пожарной тревоги);
  • периодические пробные пуски выключенных насосов.

Основным способом защиты от аварийных ситуаций являются отключение насосов, работе которых угрожает возникшая авария. При этом работа насосной станции в целом поддерживается, пока набор оставшегося исправного оборудования под управлением контроллера это позволяет.

При использовании насосов со встроенными в них датчиками изделие поддерживает кондуктометрические датчики влажности типа СС06 (производства НТФ «Микроникс») и аналогичные, а также резистивные термодатчики с восходящей характеристикой (ptc-типа) и сопротивлением срабатывания около 2 кОм. Возможно использование термодатчиков типа СТ14-2, ТРП10, В59 и аналогичных. Поддерживаются также датчики типа «сухой контакт». Датчики служат для обнаружения влаги в масляном картере насоса и/или обмотках электродвигателя.

Защита от отсутствия перекачиваемой жидкости обеспечивается установкой на насосной станции реле давления с дискретным выходом. В процессе функционирования контроллер выдаёт команды управления насосами как по интерфейсу RS-485, так и в виде дискретных сигналов, тем самым поддерживая заданное давление жидкости на выходе насосной станции. При этом пороги включения и отключения насосов задаются в настройках контроллера.

Изделие обеспечивает ведение протокола работы насосной станции, в котором фиксируется время возникновения и устранения аварийных ситуаций.

Изделие может питаться как от трехфазной сети переменного тока 380 В, так и от однофазной сети 220В.

Изделие представляет собой микропроцессорное устройство с предустановленной программой. В изделии присутствуют:

   входы:

  • для датчика давления;
  • для датчиков влажности;
  • для датчиков температуры;
  • для сигналов типа «сухой контакт»;
  • контроля перевода на ручной режим управления;
  • измерения изоляции;
  • питающей сети;

   выходы:

  • управления насосами;
  • сигнализации;
  •    два интерфейса RS-485.

Питание изделия резервированное, от фаз А, B, C.

Изделие имеет 10 выходов. Все выходы представляет собой контакты реле.

Назначение входов и выходов определяется настройками и может изменяться в зависимости от количества насосов, способа управления ими и используемых датчиков.

Наименование параметра Значение параметра
Напряжение питания изделия, В (фазное) / ток потребления, не более, мА85 - 265 / 80*
Релейные выходы. Максимальный длительный ток нагрузки, Ане более 6
Релейные выходы. Предельно допустимый кратковременный неповторяющийся ток нагрузки, Ане более 15
Релейные выходы. Максимально допустимое напряжение переменного тока, В250
Релейные выходы. Минимально допустимый переменный ток, А0,01
Типы датчиков температурыРТС-термистор, размыкающийся термоконтакт
Типы датчиков влажности«Микроникс» СС06, замыкающийся контакт
Тип датчика давленияаналоговый 4-20 мА
Пороговые сопротивления по выводам датчиков температуры (выводы ТД и «┴»), разделяющие состояния замыкание – норма – перегрев (обрыв), кОм0,12 - 2,2
Пороговые сопротивления по выводам датчиков влажности (выводы ДВ и «┴»), разделяющие состояния обрыв – воздух (масло) – вода, кОм100 - 50
Параметры резистора, устанавливаемого в насос для контроля целостности цепи датчика влажности100 кОм ±5% , 1 Вт
Сопротивление между выводами датчика уровня, распознаваемое как сигнал «контакты замкнуты», кОмменее 40
Сопротивление между выводами датчика уровня, распознаваемое как сигнал «контакты разомкнуты», кОмболее 60
Сопротивление в цепи измерения изоляции, определяемое как авария, кОмменее 900-1300
Тип и напряжение (В) испытательного сигнала, используемого для дискретных входовПостоянное, +3,3
Напряжение, используемое при измерении сопротивления изоляции, ВПульсирующее, + 270
Тип питающей сети, для которой производится анализ последовательности фаз и уровней напряжений50Гц 380 В, 3 фазы или 220 В
Диапазоны установок напряжений питающей сети, в которых ДНК допускает работу насосов187-242 В, 176-253 В, 165-264 В, 154-275 В
Точность индикации напряжения питающей сети, %±3
Диапазон рабочих температур, °Сминус 20 - плюс 55
Относительная влажность воздуха, %не более 90 без конденсации
Габариты (с учетом съемных клемм), мм144х96х85
Масса, не более, г250
Степень защиты /степень защиты по передней панелиIP20 /IP 54
Вид климатического исполненияУХЛ 3.1
Выходное напряжение источника питания внешних аналоговых датчиков, В24
Порог ограничения тока источника питания внешних аналоговых датчиков, мА100
Протокол связи в качестве ведомого устройстваModbus RTU, Modbus ASCII
Протокол связи в качестве ведущего устройстваModbus RTU
Тип интерфейсовRS-485, гальваническая развязка до 1000 В
Количество интерфейсов2
