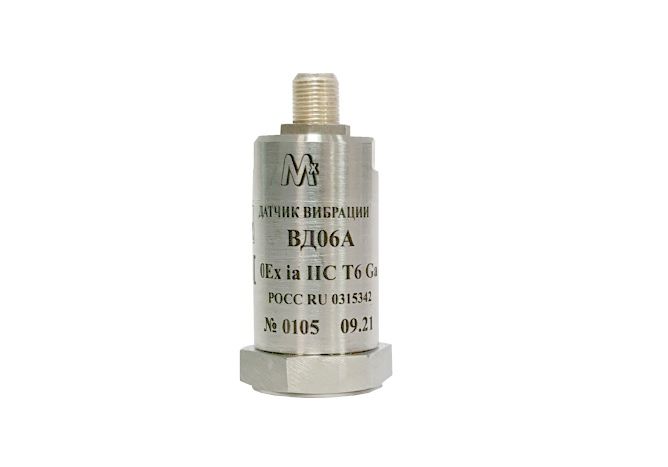

ВД06А-Еx Датчик вибрации взрывозащищенный
Взрывозащищенное исполнение
Все виды виброизмерений
Одноосевой пьезоэлектрический акселерометр
Выходной интерфейс ICP
Датчик вибрации ВД06А-Ех предназначен для преобразования механических колебаний в электрические сигналы, пропорциональные ускорению корпуса датчика. Усилитель соответствует стандарту ICP (токовый интерфейс 4..20 мА).
Датчик имеет взрывозащищённое исполнение с видом взрывозащиты «искробезопасная электрическая цепь». Маркировка взрывозащиты 0Ех ia IIC T6 Ga, соответствует ГОСТ 31610.11-2014. Датчик может устанавливаться на оборудование во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC температурных групп Т4, Т5, Т6 по классификации ГОСТ 3610.0-2014.
Датчик ВД06А-Ех должен подключаться через барьер искробезопасности, имеющий сертификат о взрывозащите.
Максимально-допустимые входные искробезопасные параметры:
Ui = 30 В
Ii = 20 мА
Pi = 0,1 Вт
Li = 0,01 мкГн
Ci = 0,065 мкФ
Максимально-допустимые выходные искробезопасные параметры:
U0 ≤ 30 В
I0 = 20 мА
L0 = 0,01 мкГн
C0 = 0,065 мкФ
Также датчик имеется и в промышленном исполнении — ВД06А.
Назначение
Основное назначение датчика – работа в качестве чувствительного элемента виброизмерительных и вибродиагностических систем.
Принцип действия
По принципу действия датчики являются пьезоэлектрическими вибропреобразователями.
Особенности датчика вибрации
- Возможность стационарной и временной установки датчика на объекте контроля. При стационарной установке он крепится на шпильку М5, при временной — на магнитное крепление, поставляемое отдельно.
- Миниатюрный коаксиальный разъём типа СР50-267 для подключения к внешним устройствам.
- Для преобразования сигнала ВД06А-Ex (а также вибродатчиков любых типов) в выходной стандартный токовый сигнал 4-20 мА используется интегрирующий преобразователь сигнала датчика вибрации ИПВ-3.
- Для крепления датчика к поверхности используется магнитное крепление КМ-2.
