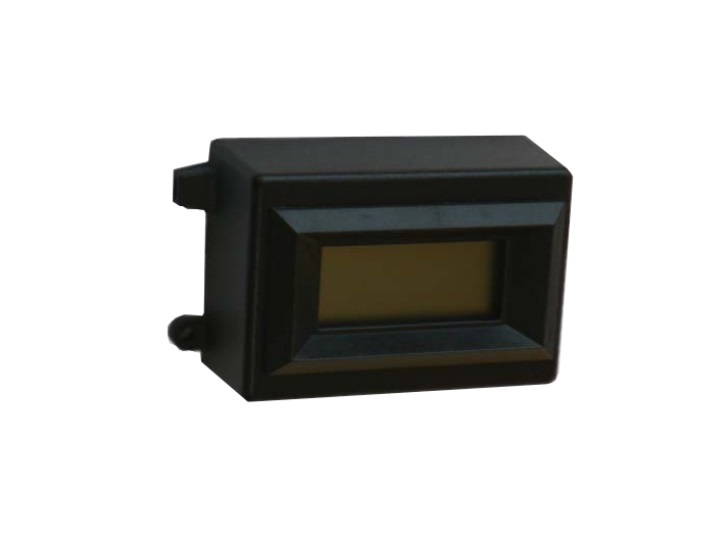

БИ-1 Блок индикации

Назначение:

Для отображения данных поступающих
через интерфейс "токовая петля 4 – 20 мА"

Кол-во:
Цена с НДС:
7 100 ₽
Поделиться товаром:
Описание
Технические параметры
Скачать

Блок индикации БИ-1 предназначен для преобразования из аналоговой формы в цифровую данных, поступающих через интерфейс "токовая петля 4 – 20 мА" (в соответствии с ГОСТ 26.011) с последующим отображением их на цифровом табло.

Основное применение БИ-1 — в качестве выносного индикатора для измерительного преобразователя ИПВ-3. Но данный блок может быть использован в этом качестве практически с любым другим прибором или датчиком, имеющим выход в виде токовой петли 4 – 20 мА.

Значение отображаемой величины при входных токах 4 мА и 20 мА задаётся при заказе БИ-1 путем соответствующей заводской настройки. Подробное техническое описание БИ-1, варианты исполнения и его подключения приведены в руководстве по эксплуатации.

Варианты исполнения

Пример записи при заказе изделия: Блок индикации Микроникс БИ-1-0-20 И24

ПараметрРасшифровкаВозможные значения
БИ-1Тип устройства-
0Предел измерения (например, виброскорости), соответствующий выходному току 4мА
  • 0 - минимальное отображаемое значение - 00.0;
  • заказное значение.
20Предел измерения (например, виброскорости), соответствующий выходному току 20мА
  • 20 - максимальное отображаемое значение - 20.0
  • 50 - максимальное отображаемое значение - 50.0
  • заказное значение
И24Питание:
  • И24 - 24В ± 10%, вариант с питанием изделия от одного источника. Данный вариант (И24) изделия может быть использован, например, для совместной работы с измерительным преобразователем вибрации ИПВ-3 в том случае, если требуется подача токового сигнала 4 - 20 мА ещё и на другие (кроме БИ-1) регистрирующие устройства.;
  • Н24 - вариант с питанием от двух источников: 24В ± 10% для питания аналоговых цепей и 15-36В для питания цифровых цепей.



Многовариантное исполнение устройства дает возможность минимизировать затраты Заказчика при приобретении блока индикации, позволяя отказаться от избыточных опций.

Наименование параметра Значение параметра
Напряжение питания, В24
Ток потребляемый по цепи "+И"- "-И", мА15
Ток потребляемый по цепи "+24В"-"Общ", мА10
Число отображаемых цифр без учёта десятичной точки3
Точность преобразования входного тока±1% (+3 единицы младшего разряда)
Габариты, мм99х56х38
