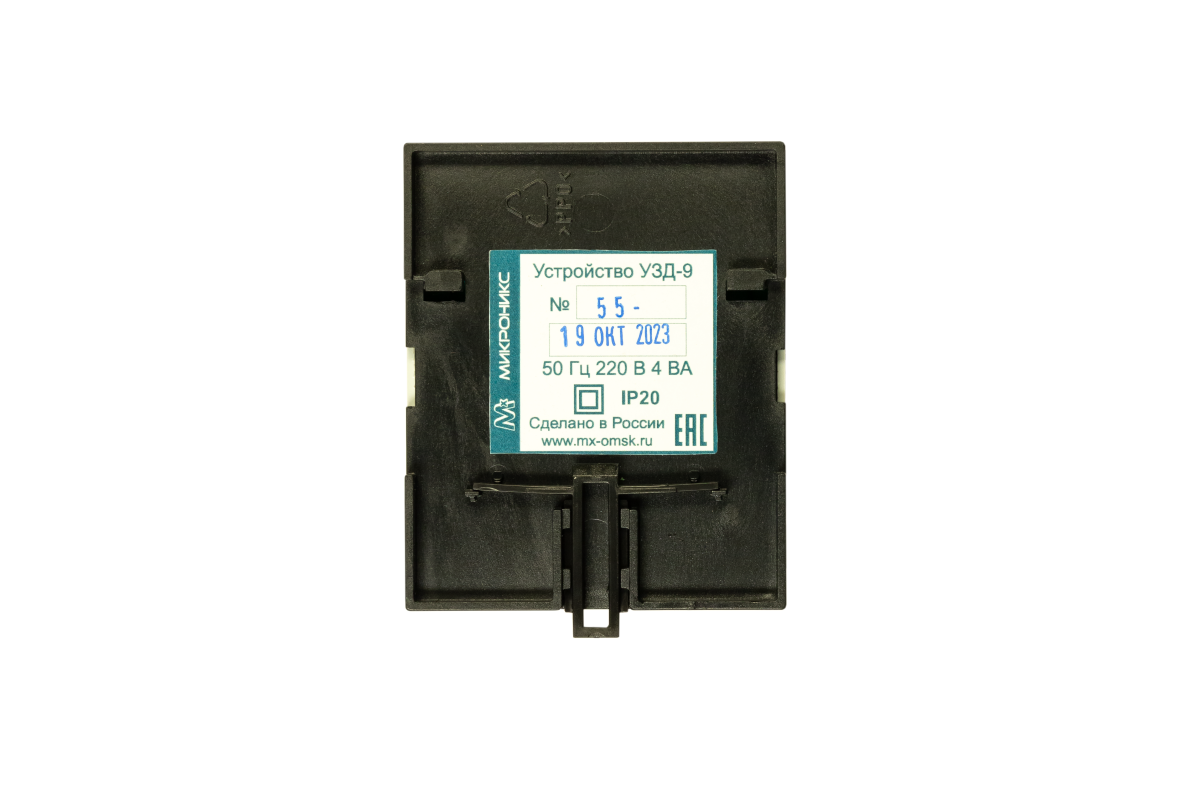

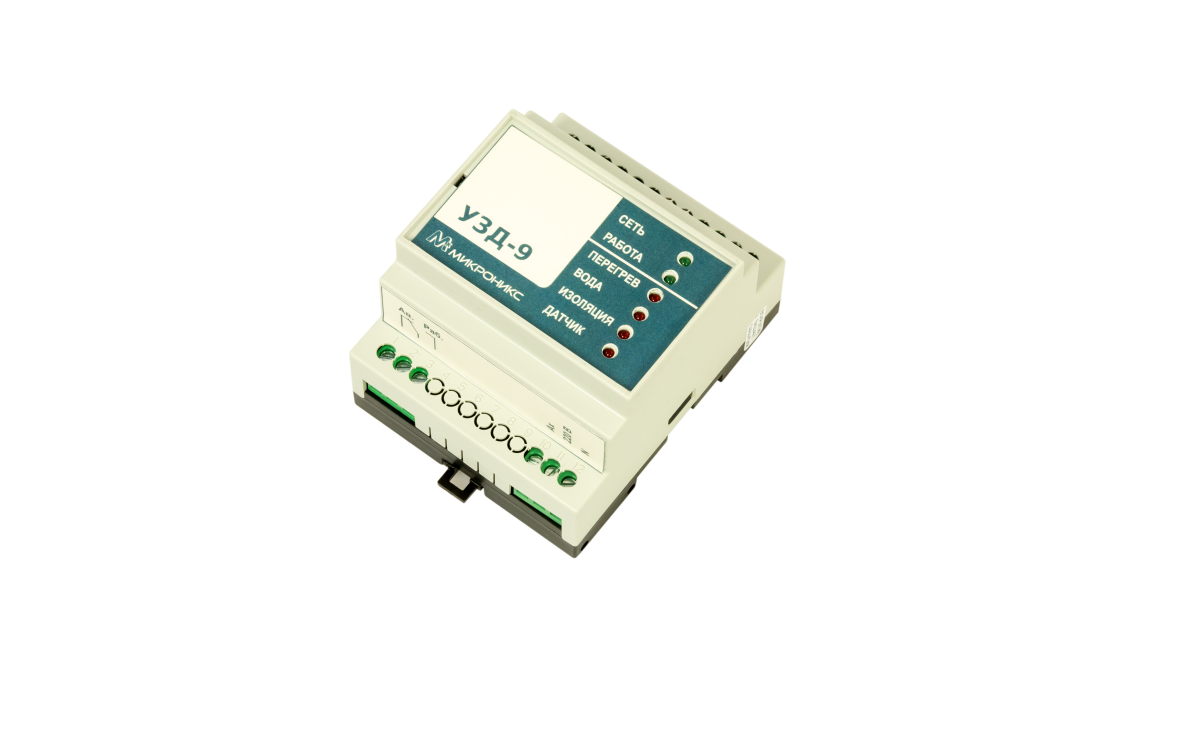

УЗД-9 Комбинированное устройство защиты двигателя

Устройство представляет из себя автоматический микропроцессорный контроллер и предназначено для защиты от аварий двигателей погружных насосов. УЗД-9 обеспечивает возможность мониторинга состояния двигателя и управления двигателем, работает совместно с датчиками температуры и влаги, установленными в двигателе.

Устройство предназначено для использования в составе взрывозащищённых шкафов или в составе систем, требующих дистанционного отображения состояния индикаторов изделия.

УЗД-9 является функциональным аналогом УЗД-8Р.

Отличие УЗД-9 от УЗД-8Р

• Добавлены выходы (типа "сухой контакт"), дублирующие показания индикаторов.
• Изменение габаритов, массы и потребляемой мощности.
• Подверглась изменению внутренняя схема изделия с целью повышения его надёжности.

Устройство осуществляет защиту от

• перегрева двигателя;
• попадания воды в двигатель;
• пробоя изоляции обмоток двигателя;
• неисправности датчиков.

Способом защиты является отключение двигателя.

УЗД-9 индицирует вид сработавшей защиты, позволяя определить причину неисправности.

Дополнительные функции

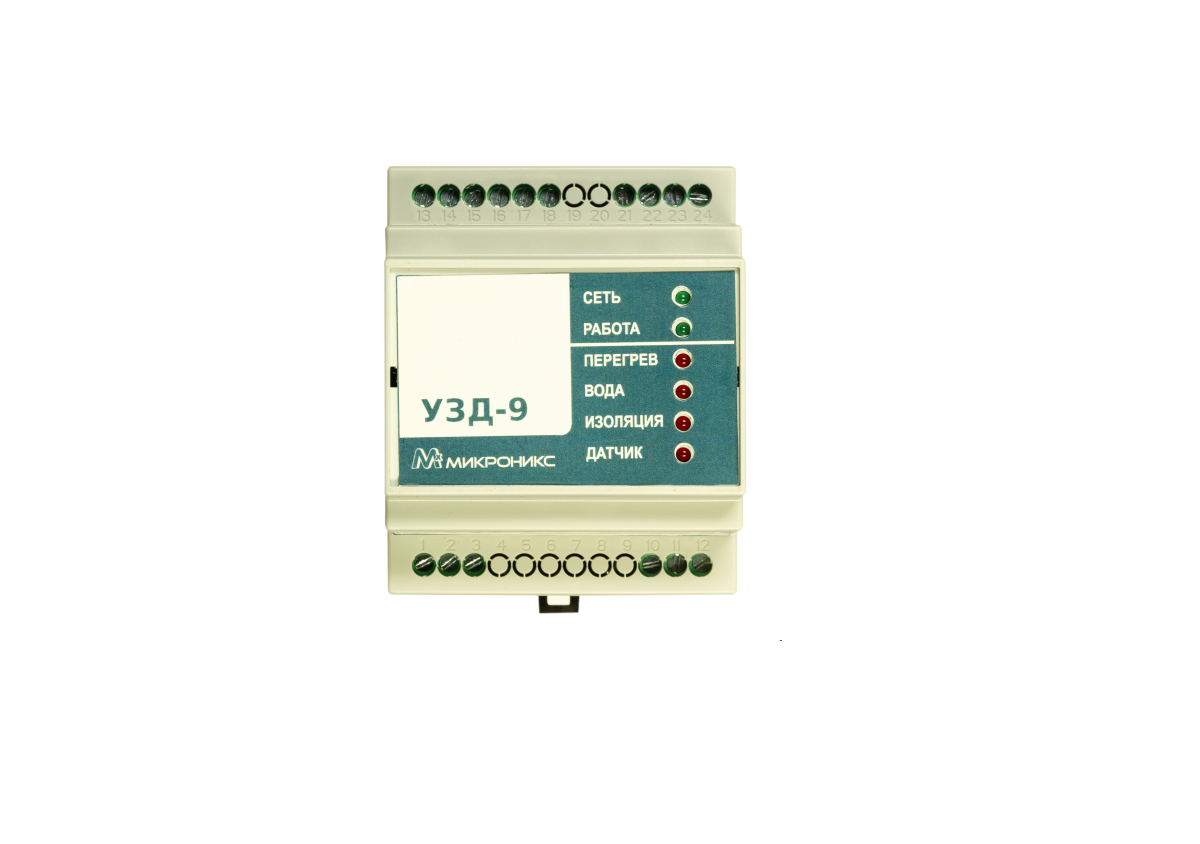

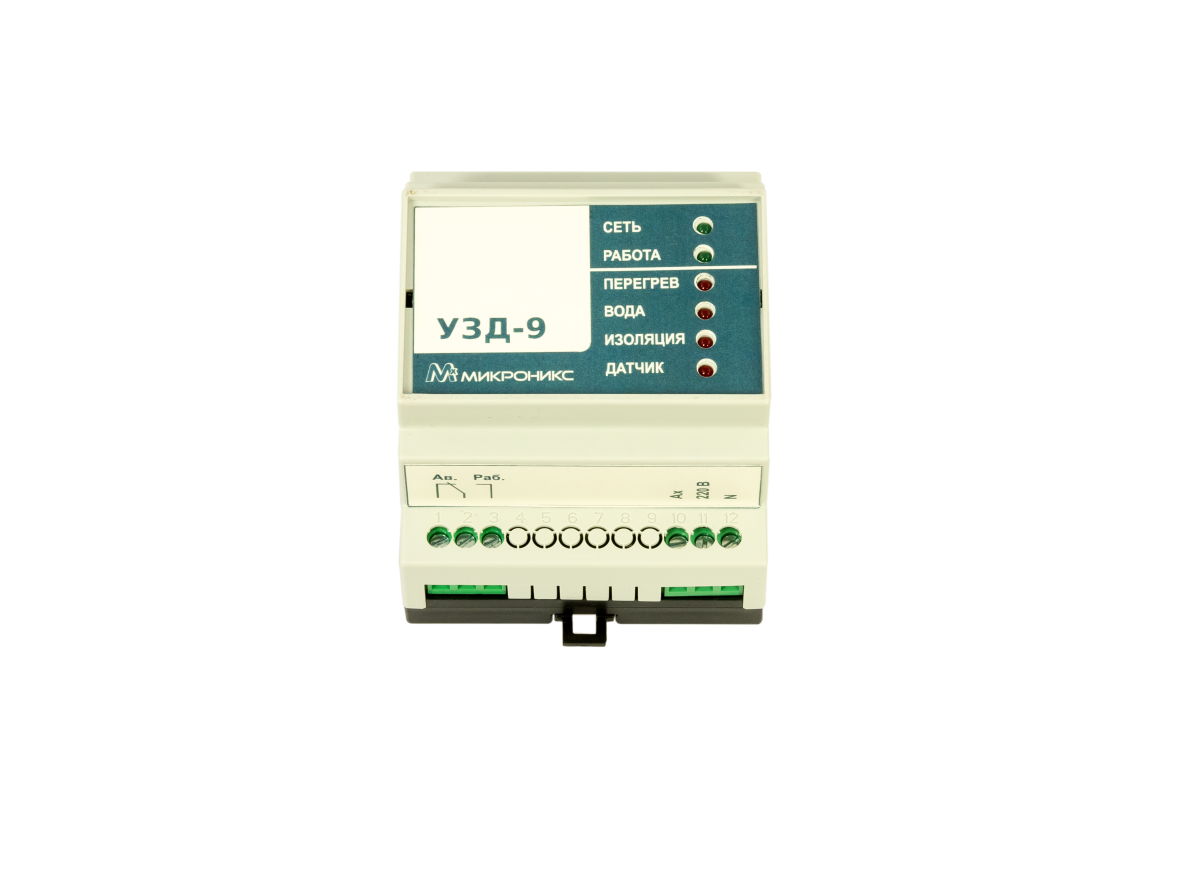

• световые индикаторы состояния двигателя, состояния датчиков и аварии;
• включение соответствующей индикации аварии;

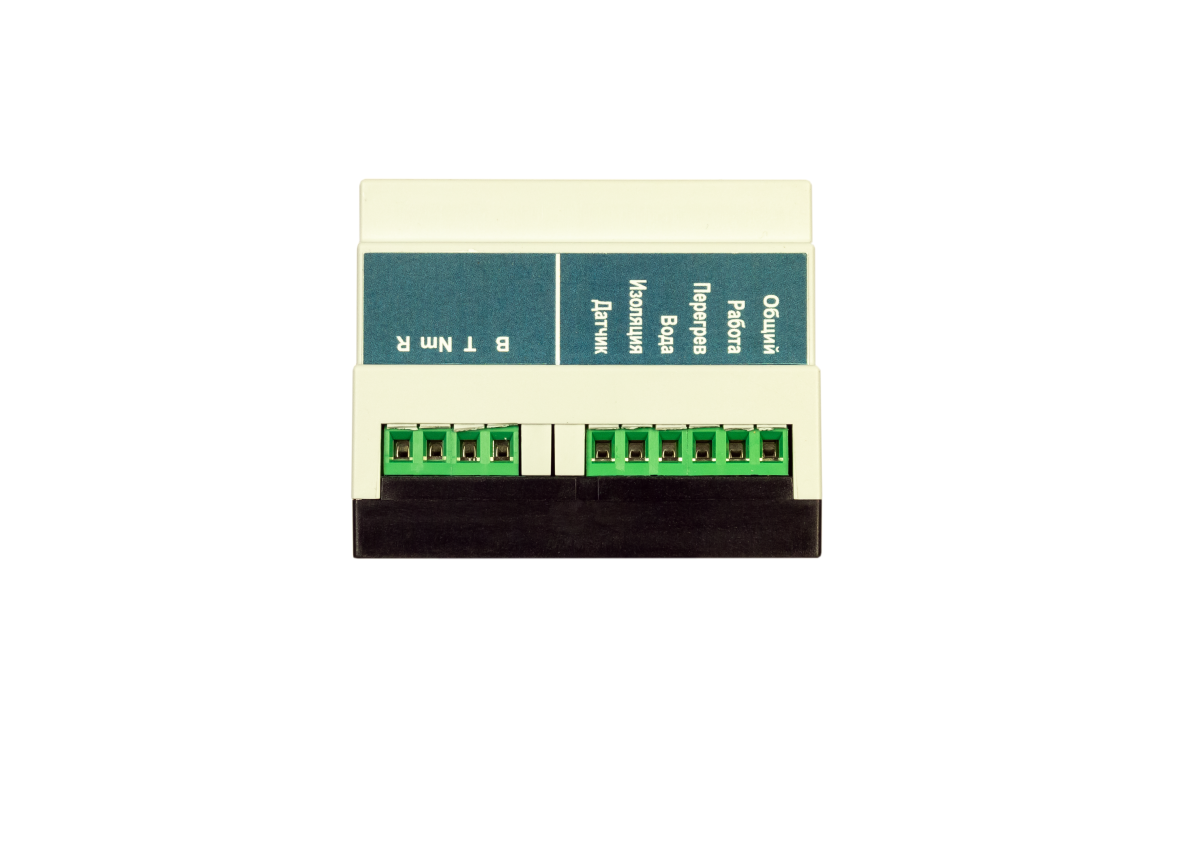

• дублирование индикации гальванически развязанными релейными выходами.

Отличительные особенности

• Наличие возможности дистанционного отображения всех индикаторов устройства;
• Многофункциональность;

Принцип действия

Принцип действия полностью аналогичен УЗД-8Р.

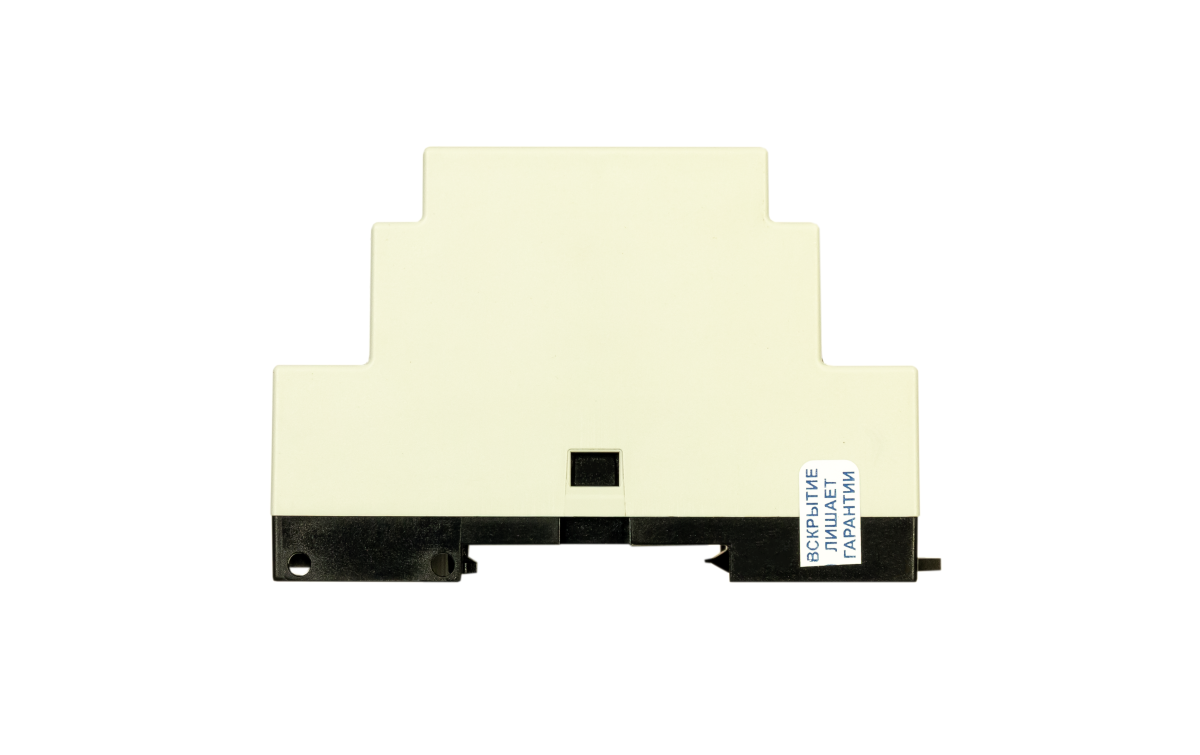

Крепление на DIN-рейку с возможностью монтажа изделия на плоскость с помощью поставляемых по отдельному заказу элементов;

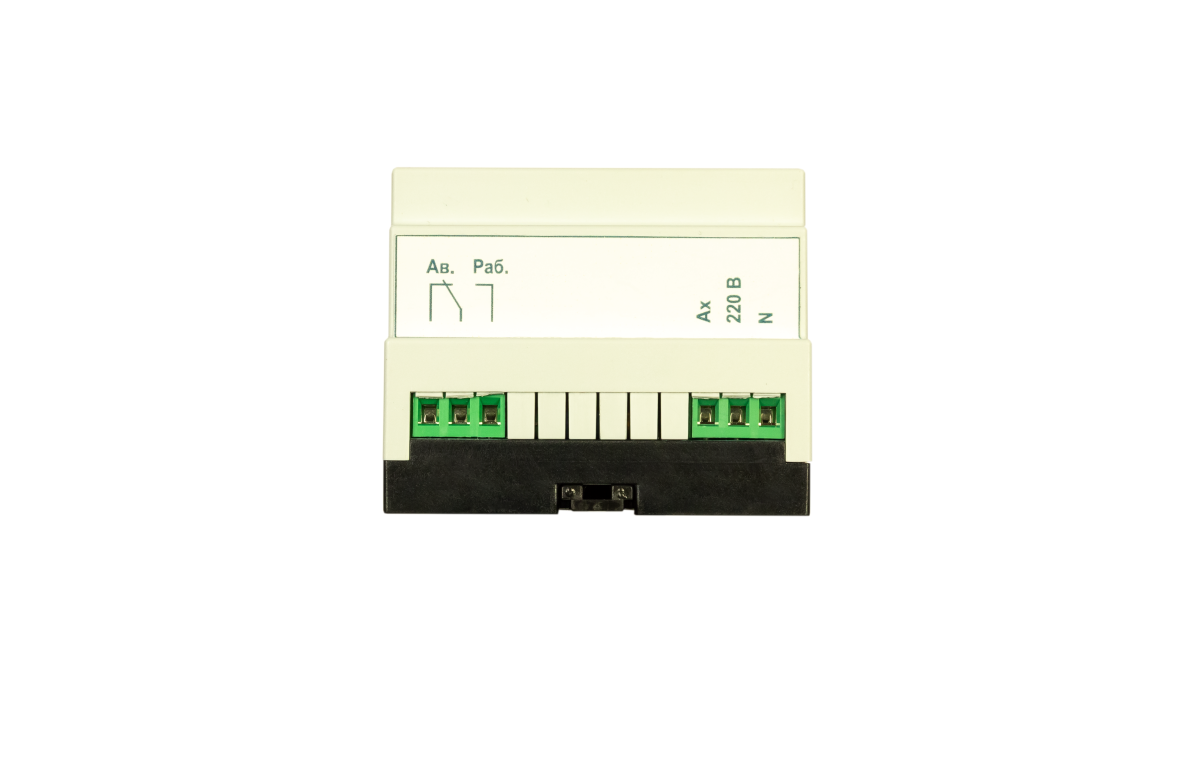

Источник питания устройства не имеет гальванической развязки. Поэтому все выводы изделия, кроме контактов реле, гальванически связаны с питающей сетью. Для обеспечения безопасности токи и напряжения по всем выводам датчиков схемотехнически ограничены до безопасных величин.

Устройство защиты двигателя УЗД-9 имеет сертификат соответствия
